機械工程制圖和塑料模具設計與制造機械陳列柜陳列柜是是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的陳列柜設備。以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。
多媒體控制《機械工程制圖》陳列柜
本《機械工程制圖》陳列柜是是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的陳列柜設備。以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。同時，借助于計算機圖形學技術和多媒體技術，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。陳列柜共分十個柜和一個電腦控制臺，利用機械工程制圖仿真軟件進行多媒體演示，由PC機電腦控制順序或任選播放動畫圖像演示模型功能。
主要特點
控制臺配置：機械工程制圖仿真軟件(包含121件動畫)、硬件各一套；P4電腦主機1臺，17寸顯示器1臺.
控制軟件：采用天威陳列柜專用播放軟件，實現圖像演示動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標和電腦遙控器控制。
陳列柜尺寸：1250×430×1780mm，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
陳列柜內容
|
序號與名稱
|
陳列柜內容
|
演示文稿內容
|
|
第一柜
制圖基本知識和技能
|
前言、1尺寸標注、2幅面、3圖線、4字體、5線段與線框的意義、6標題欄格式、7圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板（二種）、600三角板（二種）、曲線板、多孔模板、丁字尺等。(丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示)
|
本套陳列柜采用121件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。
|
|
第二柜
投影的基本知識
|
1投影的全等性、2投影的積聚性、3投影的類似性、4斜投影法、5正投影法、6中心投影法、7三面投影體系、8三面投影圖、9投影圖的形成、10三視圖的形成。
|
|
第三柜
點、直線、平面的投影
|
1點的三面的投影、2兩點的相對位置、3重影點投影、4一般位置直線的投影、5直線與點的相對位置投影、6兩直線相交投影、7兩直線交叉投影、8兩直線平行投影、9平面的投影(5種)、10判斷兩直線是否平行投影
|
|
第四柜
基本體及截?cái)嗤队?/span>
|
1棱柱的三面視圖、2棱錐的三面視圖、3圓柱的三面視圖、4圓錐的三面視圖、5圓球的三面視圖、6圓柱切口開槽后的三視圖、7正六棱柱開槽后的三視圖、8正三棱錐的截?cái)嘧鲌D步驟、9圓錐被正垂面截?cái)嘧鲌D步驟、10圓柱被正垂面截?cái)嗟淖鲌D步驟、11切口圓錐臺作圖步驟、12圓錐的未截交線(5種)、13曲面的截交(3種)
|
|
第五柜
軸測圖
|
1切口圓柱體正等測圖的畫法、2用疊加法畫正等軸測圖、3圓角的正等軸測圖的畫法、4圓臺的正等軸測圖的畫法、5圓柱的正等測圖、6畫三棱錐的正等測圖、7用切割法畫形體的正等軸測圖、8求開槽圓柱的正等軸測圖作圖步驟、9、求形體的斜二測圖作圖步驟、10求切割體的正等軸測圖作圖步驟、11平面體正等軸測模型(2件)、12回轉體正等測模型(2件)、13正二測立體模型(4件)
|
|
第六柜
組合體
|
1表面平齊與不平齊的組合體(2種)、2表面相交與相切的組合體、3疊加式組合體、4兩圓柱正交的3種形式、5求圓錐與半球的相慣線、6求兩圓柱的相慣線、7完成組合體相慣線的正面和水平投影、8組合形體投影圖的作圖步驟、9切割式組合體、10相貫線變化的趨勢(圓柱與圓柱相交4種)、11相貫線特殊情況(圓柱圓錐相交2種)、12相貫線特殊情況(圓柱軸線3種)、13相貫線特殊情況(回轉體相交4種)、14組合體讀圖
|
|
第七柜
剖視圖
|
1剖視的形成、2斜視圖的畫法、3半剖視、4全剖視圖、5斜剖視圖、6局部視圖、7平面的簡化畫法(3件)、8局部剖視圖的特殊畫法（3件）、9旋轉剖視圖、10重合斷面圖、11軸斷面圖、12移出斷面簡化畫法、13階梯剖、14半剖、15局部剖、16旋轉剖
|
|
第八柜
標準件和常用件
|
1外螺紋的畫法、2內螺紋的畫法、3螺距與導程(2件)、4車螺紋、5旋向(2件)、6雙頭螺柱聯接、7沉頭螺釘連接、8螺栓連接、9螺紋連接件、10齒輪各部分的名稱和尺寸關系、11單個圓柱螺旋壓縮彈簧的畫法、12正齒輪傳動、13圓錐齒輪傳動、14蝸輪蝸桿傳動、15鍵軸配合、16開口銷的應用、17圓錐銷的應用、18軸承
|
|
第九柜
零件圖
|
1板蓋類零件、2蝸輪箱a、3蝸輪箱b、4蝸輪箱體、5閥體、6套筒、7箱體、8端蓋、9減速箱體、10夾具體、11支架、12拔叉、13槽配合、146方軸、15主軸、16軸
|
|
第十柜
裝配圖
|
1齒輪油泵、2液壓氣缸、3頂尖座、4手壓滑油泵
|

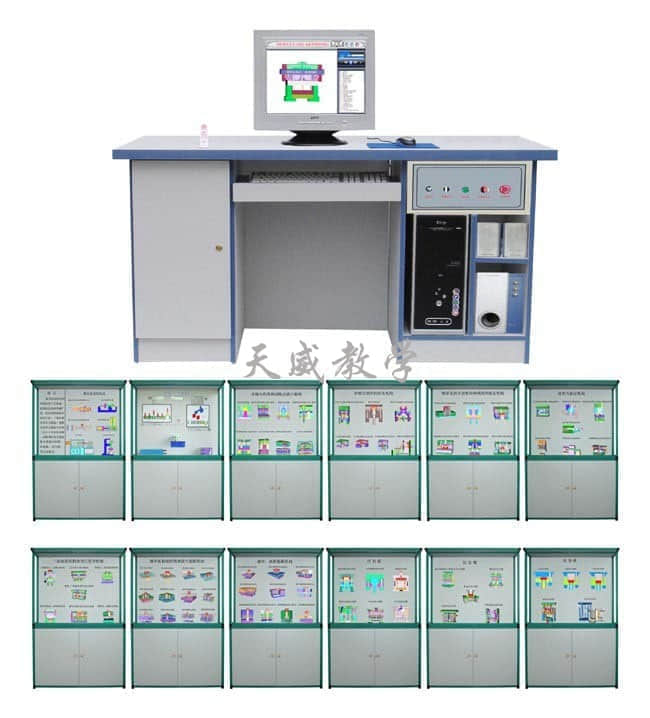

多媒體智能控制《塑料模具設計與制造》陳列柜
本《塑料模具設計與制造》陳列柜是模具設計與制造專業的一門主干專業技術課。本課程是以教育部高教司《關于加強高職高專人才培養工作的若干意見》等文件對高職高專人才培養的要求為指導思想，按專業服從市場，課程服務于專業的原則，積極進行課程教學改革。采用多種素材和媒體手段，系統地分析塑料及模塑成型加工方法、模塑成型原理、模塑成型設備、塑料模具設計。重點講述注射模、壓縮模、壓注模、熱流道模具等先進模具。陳列柜共分十二個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。柜內85件模型均采用動畫圖象由PC電腦軟件控制順序或任選播放演示模具功能原理。
主要特點
控制臺配置：塑料模具動畫仿真軟件
一套（包含85件模具動畫）、硬件各一套；P4電腦主機1臺，17寸顯示器1臺。
控制軟件：采用天威陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標和遙控器控制。
陳列柜尺寸：1250×430×1780mm，
陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。
《塑料模具設計與制造》陳列柜各柜內容如下：
|
第一柜、模具常用機器
|
1、螺桿式注射機注射成型原理示意、2柱塞式注射機注射成型原理示意、3注塑機、4注射機的種類和特點（臥式、立式、角式2件）所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在電腦上演示各種模具的功能和原理(如模具開模、閉模、出制件的全過程)。同時配合聲音解說，生動形象。
|
|
第二柜壓縮模
|
1溢式壓縮模、2不溢式壓縮模、3半溢式壓縮模、4固定式壓縮模、5移動式壓縮模
|
|
第三柜壓注模
|
1移動式壓注模之一、2移動式壓注模之二、3固定式壓注模、4液壓機用的上擠固定式壓注模、5上擠固定式壓注模、
|
|
第四柜注射模
|
1單分型面注射模、2雙分型面注射模、3帶活動鑲塊的注射模、4側向分型抽芯注射模、5自動卸螺紋的注射模、6、熱流道注射模
|
|
第五柜推桿脫模機構和推管脫模機構
|
1推桿脫模機構(板狀)、2推桿脫模機構（錐形）、3推桿脫模機構（蓋殼類）、4推桿脫模機構（頂出耳）、5推桿脫模機構（加強筋）、6推桿脫模機構（嵌件）、7推管脫模機構（銷式）、8推管脫模機構（臺肩式）、9推管脫模機構（大軸肩）、10推管脫模機構（型芯）
|
|
第六柜一級推出機構模
|
1推塊推出機構、2推件板推出機構（動、定模）、3推件板推出機構（頂桿式）、4推件板推出機構（定距式）、5推件板推出機構（反向式）、6推件板推出機構（鑲?cè)胧剑?/span>7推件板推出機構（彈簧力）、8聯合推出機構1、9聯合推出機構2、10聯合推出機構3、
|
|
第七柜二級脫模機構和先行復位機構模
|
1三角滑板塊式二次推出機構、2彈簧式二級推出機構、3擺桿拉鉤式二級推出機構、4擺鉤式雙推出二級推出機構、5楔形—擺桿先行復位機構、6楔形—三角滑塊先行復位機構、7連桿先行復位機構
|
|
第八柜分型與抽芯機構模
|
1斜銷分型與抽芯機構、2彎銷分型與抽芯機構、3斜槽導板分型與抽芯機構、4液壓或氣壓抽芯機構、5彎銷內側抽芯機構、6齒條固定在推出機構上的抽芯機構、7齒條固定在定模上的抽芯機構
|
|
第九柜順序定距分型機構和斜滑塊抽芯機構模
|
1彈簧螺釘式順序定距分型機構、2擺鉤式定距分型拉緊機構、3導柱式定距分型拉緊機構、4斜滑塊外側分型抽芯機構、5斜滑塊內側分型抽芯機構、6斜桿導滑的外側分型抽芯機構、7斜桿導滑的內側分型抽芯機構
|
|
第十柜帶螺紋塑件的推出機構模
|
1螺紋脫模機構、2手動脫離螺紋機構、3手動脫離螺紋型芯機構、4手動脫離螺紋型環機構、5齒輪齒條脫螺紋機構、6模內手動脫螺紋及塑件機構、7直角式注射機的螺紋型芯脫出機構
|
|
第十一柜合模導向機構和雙推出機構模
|
1導柱導向機構、2錐面定位機構、3彈簧式雙推出機構、4杠桿式雙推出機構、5氣動式雙推出機構、6利用差動式推桿切斷點澆口凝料、7利用推板切斷點澆口凝料、8利用推件板切斷點澆口凝料
|
|
第十二柜吹塑成型模
|
1中空吹塑模具、2擠吹成型模、3、注塑吹塑成型示意4真空壓縮空氣成型、5擠出吹塑中空成型原理示意圖、6標準成型法過程示意7、ASB式一步法注拉吹成型示意
|
