青島理工大學-汽車傳動系統拆裝實驗臺

采用大眾帕薩特B4傳動系統實物制作；本實訓臺包含發動機、變速器、傳動部分等組成。
一．配置：完整整車（含發動機、底盤、電器設備）、三相電機、驅動皮帶、減速機、安全防護罩等。
二．主要技術參數：
1.對原車原位發動機、變速器、轉向器、驅動橋等主要部件進行刨切處理，充分展示汽車各大系統的內外結構。
2.對機械剖面均做高精度打磨處理，切口采用不同顏色的油漆進行噴涂。
3.有三相電機帶動減速機，驅動發動機曲軸做低速運轉，真實演示發動機到車輪的整個動力傳遞過程。
4.驅動部分加裝安全防護罩。

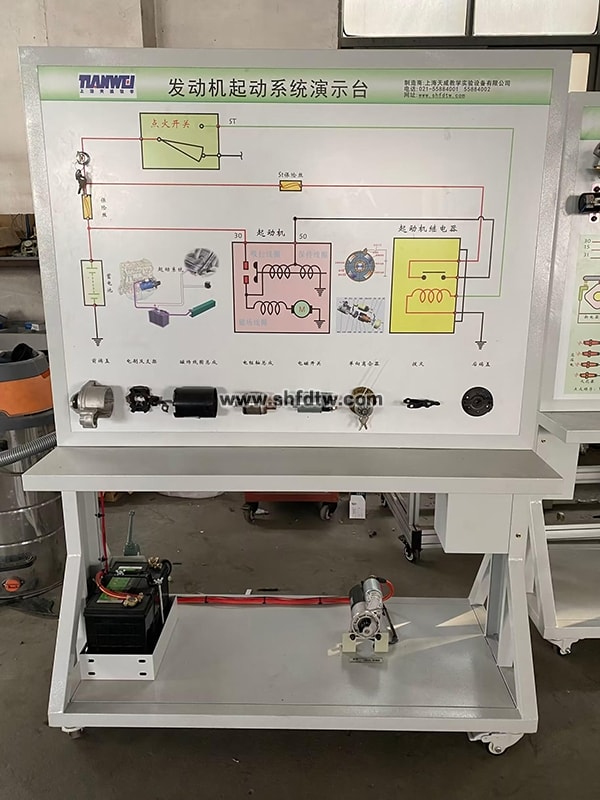

青島理工大學-TW-BDQ08起動機系統實訓臺

一、產品簡介

設備采用 解放CA1121  汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。

適用于學校對汽車起動系統理論和維修實訓的教學需要。

本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.真實可運行的起動系統，充分展示汽車起動系統的組成結構。

2.操縱起動開關，起動馬達工作，真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。

3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。

4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。

5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

三、技術規格

外形尺寸（約）：1240×600×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 12V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

四、基本配置(每臺)

序號

名       稱

規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子，彩色電路圖和工作原理示意圖

（面板：1200*900*4mm)

套

1

2

點火開關

全新

個

1

3

起動機總成

全新

臺

1

4

起動機總成分解部件

套

1

5

起動繼電器

個

1

6

電壓表

0～30V

個

1

7

電流表

0～500A

個

1

8

蓄電池

46B24SR，12V 45Ah，550CCA

臺

1

9

電源總開關

50A

個

1

10

移動臺架(帶自鎖腳輪裝置)

1240×650×1700mm(長×寬×高)

臺

1

11

故障模擬與排除裝置

套

1

青島理工大學-發動機點火與噴射系統示教板（帕薩特）
發動機電控系統示教板（帕薩特）

（一）產品簡介
本產品選用全新大眾帕薩特發動機電控系統材料為基礎制作，模擬發動機運轉，演示發動機電控系統（點火與噴射）的工作過程；本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
發動機電控單元、（儀表）防盜控制單元、防盜鑰匙、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）功能特點
1．面板上繪有完整的電控系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2．操縱開關及按鈕，可真實演示發動機電控系統（點火與噴油）的工作過程。
3．?dāng)?shù)顯表顯示各傳感器信號電壓值。
4．發光二極管顯示工作元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．防盜匹配等操作。
7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
9．裝有診斷座，可讀取故障碼與數據流等。
（四）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；

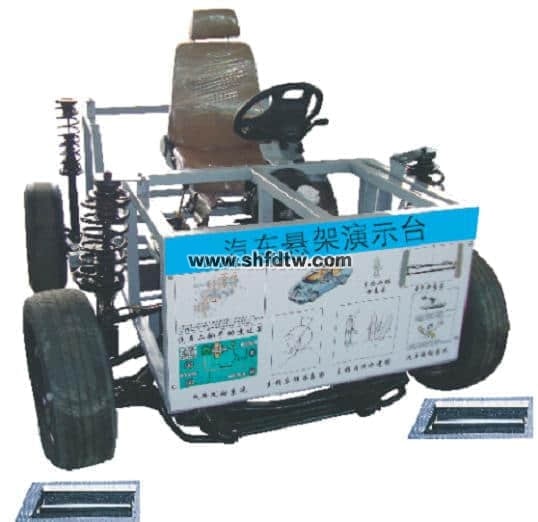

青島理工大學-組合式獨立懸架系統結構演示教學平臺A

（一）產品簡介

     本產品由四種不同獨立懸架系統（左右前懸架：麥弗遜+雙橫臂；左右后懸架:雙縱臂+ 單縱臂）、輪胎、可移動式臺架等組成。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤的懸架系統實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

（二）結構組成

四種不同獨立懸架系統、交流調速電動機、凸輪偏心裝置、減震器、輪胎、彩色結構原理圖板、可移動式臺架等。

（三）功能特點

1、不同獨立懸架系統結構對比實驗；

2、不同獨立懸架系統原理與結構認識實訓；

3、演示不同獨立懸架系統的工作過程。

4、通過電機驅動偏心裝置，進而分別驅動裝配在四種不同類型獨立懸架上的輪胎運動。由電機調節振動頻率，通過偏心裝置調節振動幅度。可單獨調節壹套懸架系統；或者同時 調節4種不同獨立懸架。

5、拆裝實操。

6.底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠。

7.實訓配備有使用說明書及相關資料。

8、萬向帶鎖腳輪臺架，便于移動教學。

（四）技術參數

1600mm × 1000mm × 900mm(長×寬×高)

驅動調速電機：380V/3.5KW   4只；

驅動車輪電機：380V/1.5KW   4只；

滾筒直徑： 200mm（四套）

電源：380V；

選匹車型：

麥弗遜懸架：邁騰      雙橫臂懸架：Mazda6

雙縱臂懸架：凱美瑞    單縱臂懸架：帕薩特

輪胎轉速：0-100rpm；

輪胎振幅：0-100mm；

固定臺架材料：白鋼
