風光互補并網發電系統教學實訓臺

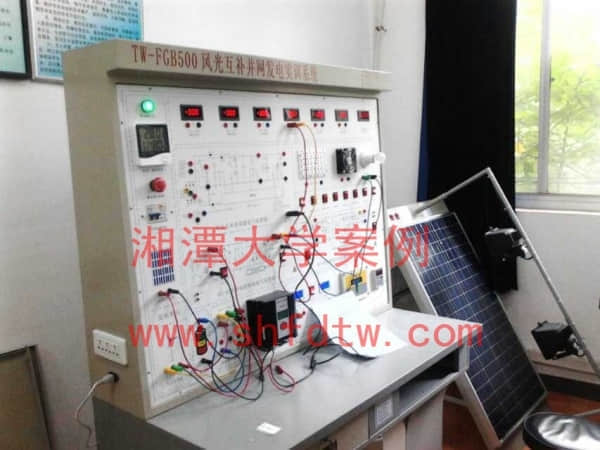

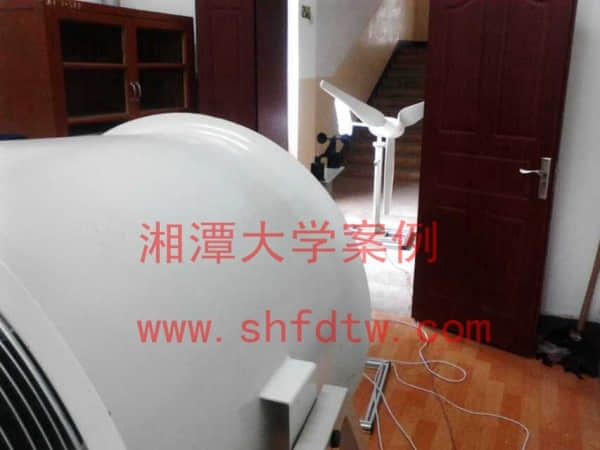

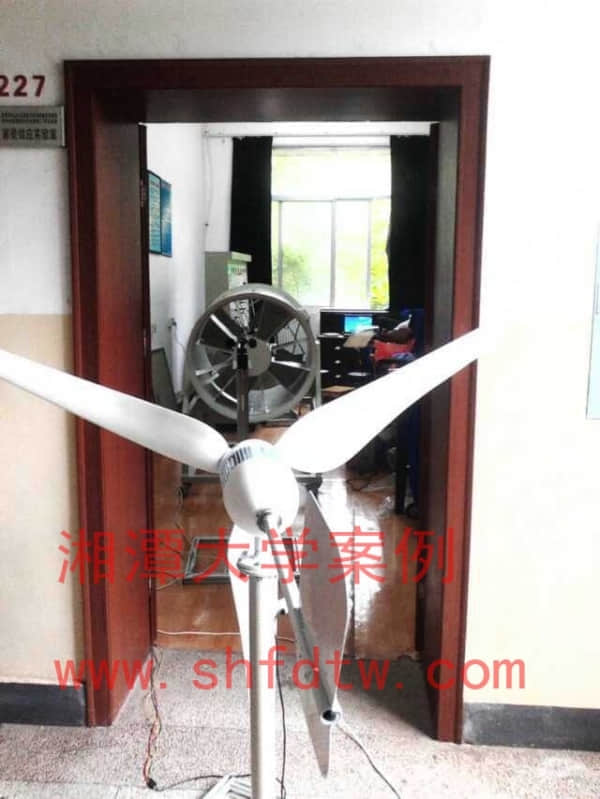

湘潭大學案例
并網風光互補發電系統教學實訓臺是集成于風光互補并網發電為一體的教學實驗系統。可完成風力發電和太陽能發電基站的充放電及并網逆變電源方面實驗及教學演示。可以幫助學生，進一步理解風光互補并網發電站整個系統的原理學習和工程實際應用技能。
風力發電和太陽能發電是利用大自然的風和太陽光為主要資源，具有綠色,環保、低碳、不需資源分配等優點。在當今世界能源戰略儲備中，已經得到了最廣泛的應用。
太陽能和風力發電的應用,主要有兩種方式：A離網發電，B并網發電。也是目前全球最大規模利用太陽能和風能資源的主要方式。
我公司結合多年在新能源行業的研發和生產經驗，針對技術職業學院、大學研究生、企業項目經理和技工培訓的需求,而專門研制生產，主要推出太陽能和風力發電系統教學實訓臺?；?/span>可以滿足研究太陽能發電和風能發電擴展和實際應用培訓，及對外宣傳演示。

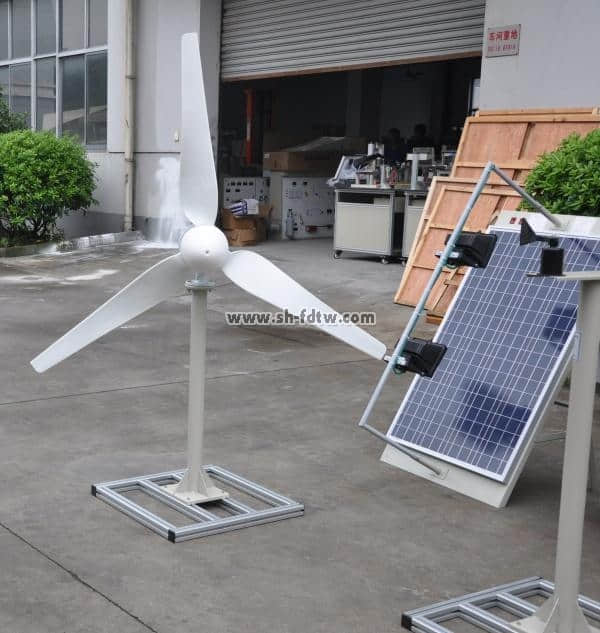

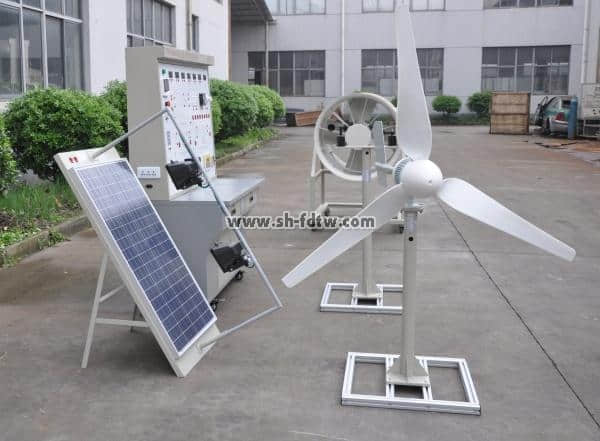

教學實訓系統主要有，光電池組件及支架、小太陽模擬組及支架、主控實驗平臺、監控儀表、風資源測試儀、模擬風洞、模擬發電機、蓄電池、PC機、軟件等組成。
1、小型并網風光互補發電模塊組成
太陽能電池組件模塊、陣列支架模塊、雙軸跟蹤控制模塊、太陽能充電控制模塊、蓄電池模塊、同步電源模塊、離網逆變控制模塊、模擬風洞發電模塊、儀表監控模塊、開關控制模塊、環境監測模塊、上位機監控模塊，系統配線等組成。
2、教學及研究實訓項目
2、1、小功率永磁同步風力發電機系統控制運行過程風能量變換過程演示和實驗
◆ 風速即轉速與與出功率關系實驗
◆ 發電機轉速與輸出電壓關系實驗
◆ 發電機轉速與輸出電流關系實驗
◆ 發電機轉速與輸出電壓頻率關系實驗
2、2、小功率太陽能電池控制運行過程光能量變換過程演示和實驗
◆ 光伏摸塊單元組成原理。
◆ 太陽能光電池能量轉換組合原理。
◆ 在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
◆ 在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
◆ 在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
3、實訓運行技術條件（單相輸出）
3、1、發電單元
風能

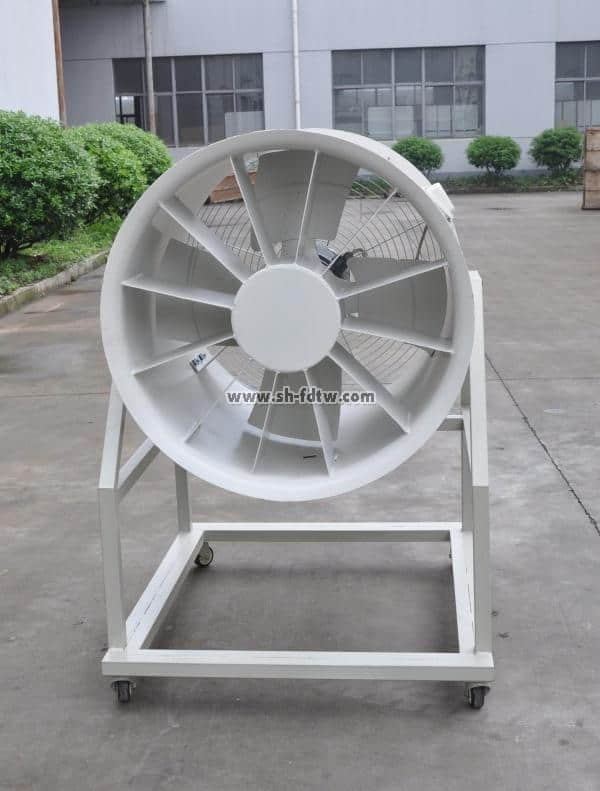

◆ 風洞調速范圍：0～13 m/s，功率3KW
◆ 風力發電機額定輸出充電電壓：12VDC，功率：400W
◆ 風機類型；永磁同步發電機，上風式
光能
◆ 光伏模塊功率：50Wp
◆ 光伏模塊輸出工作電壓：17.5VVDC
◆ 光伏模塊工作電流：2.85A
◆ 模擬光源模塊：200W長弧疝燈
3、2、充電單元
◆ 工作電壓：12VDC
◆ 充電功率：400W
◆ 充電方式：PWM脈寬調制
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓（出廠值）15.5V
◆ 卸載開始電流（出廠值） 15A
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
3、3、電力蓄能單元（機內）
◆ 蓄電池類型：免維護膠體蓄電池
◆ 蓄電池組容量:12V/65Ah
◆ 蓄電池數量： 1個
3、4、并網逆變模塊(機內）
◆ 直流輸入電壓：10.5V～24VDC
◆ 輸入電流：27A
◆ 額定蔬出功率：200W
◆ 輸出電壓：170V～260VAC
◆ 頻率范圍：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因數：>0.99
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
◆ 保護功能： 防雷、極性反接、短路、漏電、過熱、過載保護
3、5、控制單元
◆ 400W/12V 風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）（室內）
◆ 風速傳感器：0-60m/s（室內）
◆ 溫度傳感器：-10℃～100℃（室外）
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
3、6、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
3、7、顯示單元
◆ 風機/光電池輸出電流表
◆ 風機/光電池輸出電壓表
◆ 風機/光電池輸出功率表
◆ 并網逆變輸出電壓表
◆ 并網逆變輸出電流表
◆ 逆向輸出頻率表
◆ 負載實驗電流表
◆ 負載實驗電壓表
◆ 負載實驗功率表
4、監控軟件
◆ PC監控模塊：監控主機、監控軟件、顯示屏。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖。
◆設置內容：風機限流、自動剎車、手動剎車。負載1設置（手動開＋手動關 光控開＋光控關 光控開＋時控關）。負載2設置（手動開＋手動關 光控開＋光控關 光控開＋時控關）。
