單片機實驗系統

Ⅰ、單片機實驗系統

一、基本要求：

1.實驗箱以電子綜合應用創新為核心，集數據采集、顯示、通信接口于一體，實驗內容涵蓋了單片機教材提出的單片機基礎實驗和開發設計運用實驗，適合高等院校開展單片機教學實驗、課程設計及科研開發。

2.實驗箱配有獨立ISP在線燒寫器及仿真器，用戶不僅可以燒錄程序也可在Keil uVision調試環境下進行仿真下載調試。

★3.提供豐富的接口電路，單片機采用STC15F2K60S2接口電路，涵蓋了MCU的各個應用領域，并能夠提供用戶領先的應用和設計的方法。

4.支持電腦WIN10系統及以上版本，并能免費提供技術更新；支持匯編，C語言和混合調試；支持軟件Keil uVision5版本或最新版本并能免費提供技術支持更新，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能，可使用匯編和C語言進行編程。

5.提供所有實驗的硬件原理圖、程序流程圖、程序清單和詳細的應用說明（含電子檔和紙質實驗教材、教師指導用書）；基礎實驗需同時配備匯編程序和C語言程序范例；同時免費進行實驗人員培訓，幫助用戶快速地掌握這些實驗和接口電路的詳細應用方法。

7．自檢模塊：需提供系統自檢功能，集成環境軟件能對實驗儀的所有模塊自動檢測，對于有問題的區域，提示有可能有問題的芯片編號、型號等。

8. 為避免學生實驗時不正確接線，實驗箱對不常使用芯片有必要保護措施，提供多種接線規格，備用接線。

★9．可根據用戶需求定制免費提供實驗程序。

10.免費全系統無條件保修六年，終身維護，終身免費提供軟件的更新和技術支持。

★11.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。



二、技術性能及要求：

Ⅰ）單套要求：

1.輸入電源：單相三線220V±10% 50Hz；

輸出電源：DC＋5V（5A）、DC＋12V（1A）、DC -12V（1A）各一組

2.容    量：＜350VA；

漏電保護：漏電動作電流不大于30mA，動作時間不大于0.1秒

3.實驗系統為鋁合金箱式結構：一個裝基礎主板+仿真器，一個裝功能模塊+測量數字萬用表

4．基礎主板模塊1塊：具備所有基礎實驗模塊

5．仿真器1個：獨立外置仿真器，要求不占用CPU資源，臺式電腦和無串口的筆記本電腦均適用，通訊速率達到115200BPS

6.煙霧/酒精傳感器檢測功能模塊1塊：由氣敏傳感器、酒精傳感器及電壓比較器組成，實現煙霧/酒精濃度檢測功能

7. 三軸加速度/陀螺儀功能模塊1塊：提供三軸陀螺儀，可同時測量X軸、Y軸、Z軸三個方向的加速度，還可以計算傾斜角度

8.超聲波發射接收功能模塊1塊：由超聲波發送、接收頭及CX20106解碼芯片等組成，實現超聲波收發功能

9.藍牙模塊通信功能模塊1塊：提供藍牙串口模塊，實現藍牙通信功能

10.光照傳感器功能模塊1塊：由1750FVI數字照度傳感器與PO188模擬照度傳感器組成，實現光照度測量

11.數字攝像頭功能模塊1塊：由數字攝像頭等組成，可以采集到攝像頭所拍信息

12.指紋識別功能模塊1塊：由指紋模塊組成，實現指紋鑒別的功能

13.TFT彩屏（觸摸）功能模塊1塊：提供3.2寸電阻式觸摸彩屏，可實現彩色圖形、漢字顯示，檢測觸摸

14. 紅外非接觸測溫功能模塊1塊：提供紅外測溫集成模塊，該模塊由環境測溫電路、紅外探頭以及穩壓電路組成，實現對環境溫度進行測量功能

★15. 測量數字式萬用儀表一塊：手持，四位半顯示，可測電壓、電流、電阻、二極管、三極管、溫度、通斷，帶背光，帶存儲，有過載保護、低電壓符號顯示，配電池、表筆、標準溫度探頭、護套和說明書（國產知名品牌，排名前三）

★16. 配件：學生實驗指導書和教師用書（均包括紙質版本+電子文檔），實驗用套套線（紅、黃、綠、藍、黑色各30根），所有功能模塊與基礎主板的連接線和電源線，杜邦線（50根，多色）及其它配套用線等

★17.電源接線板一個：全長3米，獨開獨控帶指示燈4開關，插孔原件銅合金制作25mm大孔距，10A 插孔額定功率2500kw,知名品牌，國產前三

★Ⅱ）其它

1. 備用損耗：上述第4-14項 按照總數量的10% 配備，作為損耗和維修備品。

2. 播放設備1套：音響+臺式麥克風，用于音頻數據的采集和輸出，知名品牌，國產前三



三、系統組成：

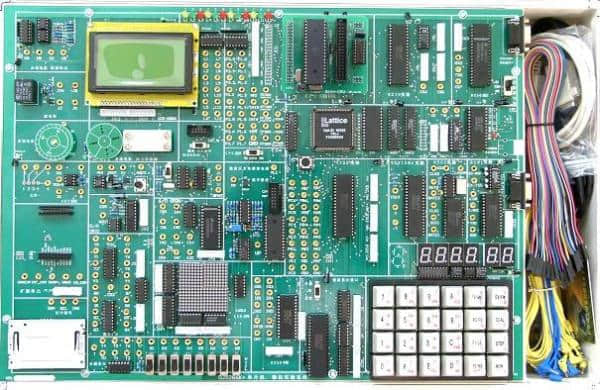

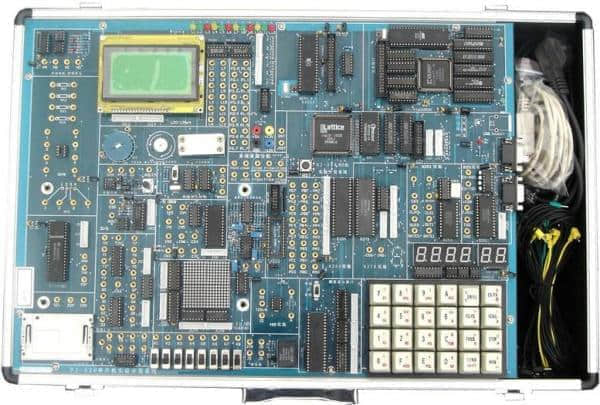

實驗箱為鋁合金結構，實驗箱由主板和仿真器組成。

1.直流穩壓電源：+5V（5A）/+12V（1A）/-12V（1A）各一組

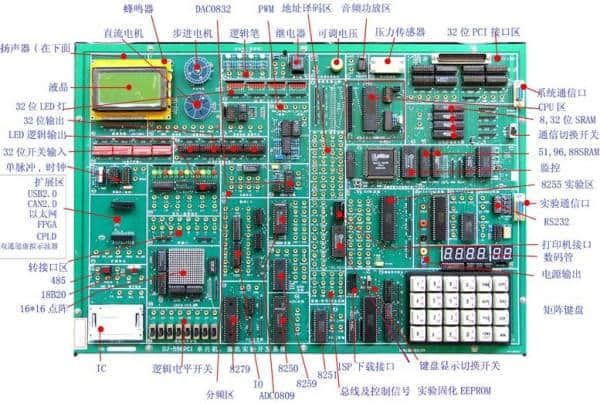

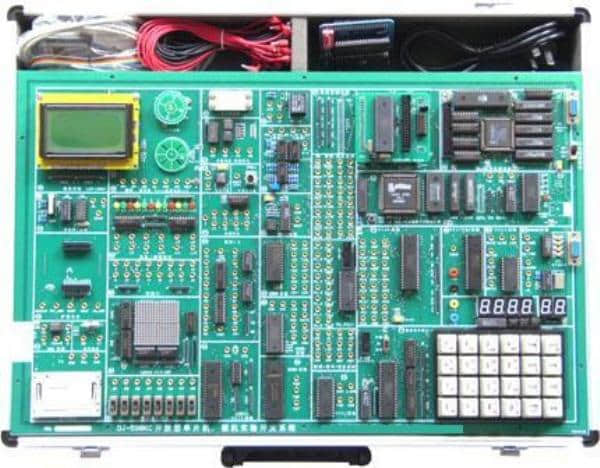

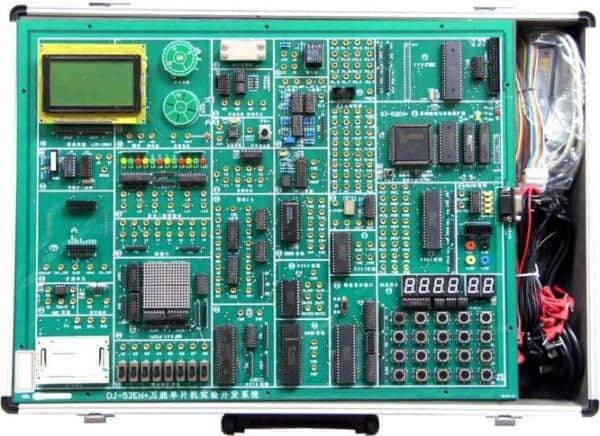

2.主板具體模塊配置要求：



輸入接口

八位邏輯電平輸出

常用接口芯片

7279陣列式鍵盤顯示

查詢式鍵盤

74LS164串轉并



74IS165并轉串

輸出接口

八位邏輯電平顯示

74LS138譯碼器

八位動態數碼顯示

ISD1420語音控制

揚聲器驅動電路

紅外收發電路

繼電器驅動電路

MX813看門狗

蜂鳴器驅動電路

8563實時時鐘

128×64點陣液晶

8155接口

2×16字符液晶

555電路

16×16點陣

時鐘發生電路

數據轉換

串行A/D（TLC549）

存儲器芯片

I2C（AT24C02）接口

并行A/D（ADC0809）

EEPROM（27C512）程序存儲器

串行D/A（LTC1446）

SRAM（6264）數據存儲器

并行D/A（DAC0832）

常用外設

DS18B20數字溫度控制模塊

通信接口

RS-232接口

直流電機驅動（實物）

RS-485接口

步進電機驅動（實物）

USB1.1接口

接觸式IC卡接口

CAN總線接口

模塊電路

光照傳感器模塊

USB2.0接口

數字攝像頭模塊

開發工具

ISP燒錄器

指紋識別模塊

單片機仿真器

TFT彩屏（觸摸）模塊





三軸加速度/陀螺儀模塊





煙霧傳感器、酒精傳感器模塊





超聲波發射接收





紅外非接觸測溫





藍牙模塊



★四、完成的實驗項目：

第一部分：基礎實驗部分

（1）流水燈實驗

（2）I/O口控制實驗

（3）74LS164串轉并實驗

（4）74LS165并轉串實驗

（5）74HC138譯碼器實驗

（6）電磁繼電器控制實驗

（7）音頻驅動實驗

（8）PWM信號的產生實驗

（9）電子琴模擬實驗

（10）計數器實驗

（11）定時器實驗

（12）外部中斷實驗

（13）看門狗實驗

（14）查詢式鍵盤實驗

（15）7279陣列式鍵盤實驗

（16）雙色LED點陣顯示實驗

（17）555電路的測頻實驗

（18）I2C總線實驗

（19）串行AD/DA轉換實驗

（20）并行AD/DA轉換實驗

（21）數字溫度傳感器溫度控制實驗

（22）8位LED數碼管顯示實驗

（23）128×64液晶顯示實驗

（24）RS-232串口通信實驗

（25）RS-485通信實驗

（26）直流電動機控制實驗（實物）

（27）步進電動機控制實驗（實物）

★第二部分：擴展實驗部分，要求每個外配模塊能提供3個以上的實驗項目。

（28）三軸加速度/陀螺儀實驗

（29）煙霧傳感器檢測實驗

（30）酒精傳感器實驗

（31）超聲波發射接收實驗

（32）藍牙模塊通信實驗

（33）光照傳感器實驗

（34）數字攝像頭實驗

（35）指紋識別實驗

（36）TFT彩屏（觸摸）模塊實驗

實驗內容：基礎實驗+擴展實驗（三軸加速度/陀螺儀，煙霧/酒精傳感器檢測，超聲波發射接收，藍牙模塊通信，光照傳感器，數字攝像頭，指紋識別，TFT彩屏（觸摸）模塊，紅外非接觸測溫實驗等）
