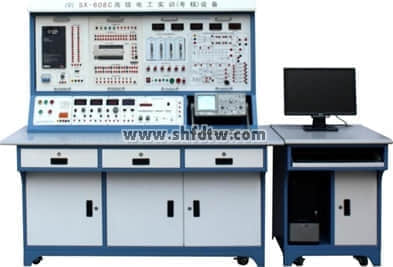

SX-608C 高級電工實訓考核設備
（圖片僅供參考，具體以實物為準）
二、產品概述:
該套設備根據國家最新《職業標準》及勞動部頒發的“電工技術等級證” 和“電工實操證”等培訓、鑒定內容要求研發而成。同時該套設備遵循了“培訓與鑒定”、“硬件與軟件”相結合的原則，符合中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。
該套設備采用國際慣用的模塊化設計，組合式應用的新思路，并采用國家專利“碰珠式”安裝結構新工藝 ，教師可根據不同的專業模塊，組成不同的實訓內容實現不同的“教”、“培”、“考”目的，組合簡單使用方便布局科學整齊美觀，擴展升級容易 。
該套設備包括了電工基礎、儀表工具、接線工藝、電子電路、電力拖動、機床電路、可編程控制器、單片機、變頻器、直流調速等培訓及鑒定內容。同時該套設備還配備了由國家勞動部出版的“技能教材”及 “多媒體演示仿真軟件”、“智能考核軟件”，通過配套的多媒體設備，生動、形象地演示教學與學生實操仿真模擬，增強學生學習興趣，加深與鞏固學生理論知識，提高學生實操技能，達到職業培訓與技能鑒定的要求。
三、技術參數:
工作電源：三相五線 380V±5％ 50Hz
安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護
外形尺寸：1800×750×1650mm
額定功率：<0.8KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：150Kg
四、產品結構:
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。操作面板安裝工藝采用了國家專利“隱形螺釘”固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。
實驗?zāi)K部分：面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
五、產品配置及功能說明（單套配置）：
|
N0 |
配置名稱 |
型號 |
規格（長×寬×高） |
單位 |
數量 |
備注 |
|
1 |
電源控制實驗屏 |
SX-608-01 |
1360×325×870 |
套 |
1 |
|
|
2 |
鋼制實訓臺 |
SX-608-02 |
1500×750×780 |
張 |
1 |
|
|
3 |
鋼制電腦桌 |
SX-608-03 |
600×750×780 |
張 |
1 |
|
|
4 |
電拖實訓模塊1 |
DT-01 |
|
套 |
1 |
|
|
5 |
電拖實訓模塊2 |
DT-02 |
|
套 |
1 |
|
|
6 |
電拖實訓模塊3 |
DT-03 |
|
套 |
1 |
|
|
7 |
PLC主機模塊（S7-200SMART） |
PLC-00 |
|
套 |
1 |
|
|
|
|
|
|
|
|
|
|
8 |
PLC模擬實訓模塊2 |
PLC-02 |
|
套 |
1 |
|
|
9 |
PLC模擬實訓模塊3 |
PLC-03 |
|
套 |
1 |
|
|
10 |
PLC模擬實訓模塊4 |
PLC-04 |
|
套 |
1 |
|
|
11 |
PLC模擬實訓模塊5 |
PLC-05 |
|
套 |
1 |
|
|
12 |
PLC模擬實訓模塊7 |
PLC-07 |
|
套 |
1 |
|
|
13 |
變頻器主機模塊（ABB） |
ACS150 |
|
套 |
1 |
|
|
|
|
|
|
|
|
|
|
14 |
三相異步電機 |
380V/180W |
6頭 |
套 |
5 |
|
|
15 |
星三角電路模塊 |
|
|
塊 |
1 |
|
|
16 |
高壓配電模塊 |
|
|
塊 |
1 |
|
|
17 |
低壓配電模塊 |
|
|
塊 |
1 |
|
|
18 |
網孔板 |
|
|
塊 |
4 |
|
|
19 |
實習工具包 |
SX-GJB |
|
套 |
1 |
|
|
20 |
數字式萬用表 |
DT890B+ |
|
個 |
1 |
|
|
21 |
實驗導線 |
|
|
套 |
1 |
|
|
22 |
《電工實驗指導書》 |
|
|
本 |
1 |
|
|
23 |
學生ABS注塑凳 |
|
|
張 |
2 |
|
高級電工考核設備配置說明
|
序號 |
配置名稱 |
型號 |
配置說明及功能描述 |
|
1 |
電源控制實驗屏 |
SX-608-01 |
機身采用鋼制結構，面板采用蝕刻噴塑工藝，主要配置有三相電源，±0～30V直流穩壓電源（兩組），3～24V交流電源，單次脈沖源，函數信號源等部分組成，所有儀表采用數字式顯示。 |
|
2 |
鋼制實驗臺 |
SX-608-02 |
采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。 |
|
3 |
鋼制電腦桌 |
SX-608-03 |
采用鋼制結構表面采用噴塑處理，蘭白顏色搭配，整體效果美觀大方。 |
|
4 |
電拖實訓模塊1 |
DT-01 |
主要有熔斷器、按鈕、指示燈等部分組成， |
|
5 |
電拖實訓模塊2 |
DT-02 |
主要有交流接觸器、熱繼電器、時間繼電器等組成。 |
|
6 |
電拖實訓模塊3 |
DT-03 |
主要有交流接觸器、中間繼電器、時間繼電器、行程開關等組成。 |
|
7 |
PLC主機模塊 |
PLC-00 |
采用西門子S7-SMART200 40RS可編程控制器，輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。 |
|
8 |
PLC模擬實訓模塊2 |
PLC-02 |
可進行交通燈、搶答器、多種液體自動混合、自控成型機等項目實訓。 |
|
9 |
PLC模擬實訓模塊3 |
PLC-03 |
可進行音樂噴泉控制系統、雙面銑床控制系統、小車運動裝置等項目實訓。 |
|
10 |
PLC模擬實訓模塊5 |
PLC-04 |
可進行水塔水位自動控制系統、機械手控制系統等項目實訓。 |
|
11 |
PLC模擬實訓模塊7 |
PLC-05 |
配置有交流接觸器等器件，可完成三相電機控制及機床電路改造等實訓。 |
|
12 |
變頻器主機模塊 |
VFD-00 |
型號：ABB變頻器ACS150。輸入電壓：AC380V，額定功率：0.37KW，應用宏，當啟動傳動時，用戶通常選用最適合應用的一種宏。 |
|
13 |
三相異步電機 |
380V /180W |
引線側采用高絕緣性安全型接線柱引出，以便于學員接線。 |
|
14 |
數字型萬用表 |
DT890B+ |
|
|
15 |
實習工具包 |
SX-GJB |
|
|
16 |
實驗導線 |
|
采用安全型可迭接實驗導線，便于學員接線。 |
|
17 |
《電工技能考核指導》 |
|
|
|
18 |
《SX-608電工實驗指導書》 |
|
1.針對PLC實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟； 2.針對變頻器實訓項目，詳細地介紹每個實訓內容的實訓目的、所需的實訓器材、控制要求、實訓步驟； |
|
19 |
學生ABS注塑凳 |
|
|
六、實訓考核項目:
PLC軟元件及其研究
PLC簡易編程器的使用
PLC基本指令及應用
PLC編程軟件及其應用
PLC主控和多重輸出指令的應用
PLC數據比較、傳送、處理類指令的應用
PLC程序流控制指令的應用
PLC控制電動機自動往返控制的編程及電路
PLC控制電動機多地控制自動往返控制的編程及電路
PLC控制電動機多地控制雙速運行控制的編程及電路
PLC控制籠型電動機Y/△啟動控制的編程及電路
PLC控制水塔水位自動控制的編程及電路
PLC控制電動機可逆控制的編程及電路
PLC音樂噴泉控制系統
PLC雙面銑床控制系統
PLC選用PLC改造繼電接觸器控制的三層貨梯控制系統
PLC機械手設計
PLC小車運動裝置的設計
PLC搶答器的設計
PLC交通燈信號燈的設計
PLC自控成型機
PLC兩種液體混合的設計
變頻器的運行操作
變頻器的基本參數設定
變頻器的基本控制線路安裝及組合運行
變頻器的常用控制線路安裝及程序運行
變頻器的PID控制、頻率跳變操作和多段速度運行
變頻器與PLC控制器的聯機運行
變頻器的出錯報警及檢查處理
可逆的點動、啟動控制
多臺電機的聯動控制
星形三角形啟動及順序控制
直流電動機正反轉、調速及制動控制
多速電動機控制
正、反轉能耗制動控制
三速電機控制智能排故
星形三角形啟動及順序控制智能排故
高低壓供配電實訓
