閉路電視監控及周邊防范系統實訓裝置

一、產品整體配置

實訓裝置采用優質監控設備，結合了當前閉路電視監控及周邊防范系統的最新技術，并配置多種類型的攝像機、硬盤錄像機、報警輸入設備等，實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部?jī)?nèi)容，提供遠程網絡視頻監控功能，并且實現與周邊防范系統的聯動功能，系統穩定可靠，安裝簡單易學，可為實訓教學提供更多研究。

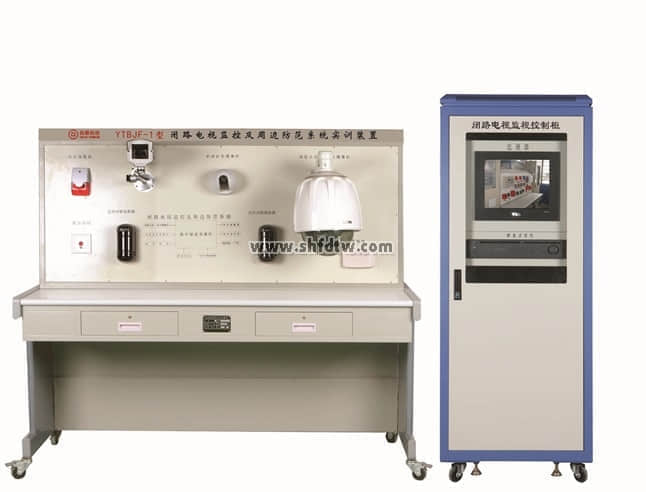

整個實訓系統由實訓裝置和標準的控制柜組成。其中控制柜主要用來放置硬盤錄像機和彩色監視器，其它設備則主要固定于實訓裝置上。

二、技術性能

1.   輸入電源：?jiǎn)蜗嗳€～220V±10%  50Hz

2.   裝置容量：＜1kVA

3.   外形尺寸：1.7mm×0.8m×1.5m，控制柜尺寸：0.7m×0.7m×1.8m

4.   安全保護：具有漏電自動保護裝置

三、基本功能及組成

1.  控制屏：提供單相交流電源  220V  50Hz。

2.  實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

3.  硬盤錄像機：采用嵌入式微處理器，嵌入式Linux操作系統，圖形化菜單操作界面；4路復合視頻（PAL/NTSC，）BNC（1.0Vp-p，7.5Ω）視頻輸入，1路PAL/NTSC（National Television System Committee 全國電視系統委員會），BNC（1.0Vp-p，7.5Ω）復合視頻信號1路VGA顯示器接口輸出視頻輸出；支持1，4路視頻顯示；支持PAL（625線，50場/秒），NTSC（525線，60場/秒）視頻標準；同時多路錄像、同時錄像回放、同時網絡操作。

4.  球型云臺：具有內置解碼器，具有一條自動掃描路線，且掃描邊界不可設置，靠限位開關控制其左右邊界，支持YAAN、Pelco-D、Pelco-P、AD/AB、行協、三星等通訊協議轉換功能；旋轉角度：水平：0°～355°；垂直：0°～90°；旋轉限位：水平限位可調；旋轉速度：水平：12°/S；垂直：12°/S；電源：24VAC（-20%～10%）、50/60Hz，1.2A。

5.  一體化攝像機：1/4英寸影像感測元件；510（H）×582（V）有效像素；1V_P-P/75歐姆，BNC接頭影像輸出；水平掃描解晰度380線，具有內同步系統，內置22 倍變焦鏡頭（3.9～85.8mm，F1.6～3.7），信號/雜訊比大于48dB，數字變焦為10倍，1Lux/F1.6靈敏度， 1/60～1/10000（NTSC）或1/50～1/10000（PAL）自動電子快門，DC12V供電電源。

四、實訓項目

1.   系統認識及設備安裝、接線

2.   BNC接頭制作

3.   鏡頭調試

4.   控制中心操作

5.   硬盤錄像操作

6.   硬盤錄像機的軟件安裝

7.   數字化圖像監控系統操作

8.   系統故障與處理
