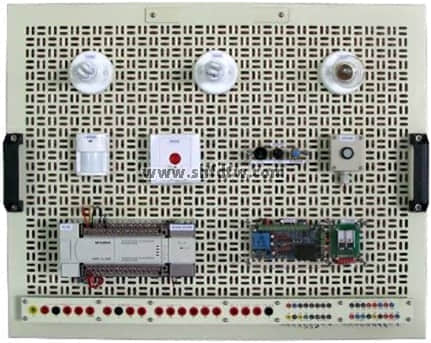

照明監控模塊（LON）

17000

本模塊控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

（1）實訓功能：

能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

（2）實訓項目內容：

實訓項目一：時鐘控制的編程與操作實訓

實訓項目二：照度自動調節控制實訓

實訓項目三：動靜探測控制實訓

實訓項目四：區域場景控制和手動遙控器控制實訓

實訓項目五：線路故障的判斷與處理

實訓項目六：設備故障的判斷與處理

實訓項目七：設計并安裝一個簡易應用系統

實訓項目八：設計有關控制點位信息表格

實訓項目九：組態軟件設計實訓項目

實訓項目十：系統調試實訓項目

（3）系統技術指標：

工作電壓：單相三線220V±5%  50Hz

整機容量：＜300W

外型尺寸：70×60×80cm

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容，LON總線通訊方式

輸出，8點、IO/DO   輸入，11點AI/DI

信號方式；干觸點/0-20MA/0-10A/發10K

樓宇空調機組監控系統實訓模塊

17000

1、系統實訓功能：

能進行各種空調系統控制操作的演示、DDC控制器的操作與編程、新風機控制、溫、溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

2、系統技術指標：

工作電壓：單相三線220V±5%  50Hz

整機容量：＜300W

外型尺寸：70×60×80cm3

3、系統主要配置：

空調模擬系統、DDC控制器、客戶端軟件、空調系統控制軟件、

客戶端電腦自備、

4、可以做的實訓項目

實訓項目一：設備的安裝操作

實訓項目二：系統接線操作

實訓項目三：新風溫度測量

實訓項目四：回風及室內溫度測量

實訓項目五：空調機組的啟停、故障檢測操作

實訓項目六：DDC現場控制器編程檢測操作

實訓項目七：壓差開關控制操作

實訓項目八：風閥驅動器的安裝調試操作

實訓項目九：線路故障的判斷與處理

實訓項目十：設備故障的判斷與處理

實訓項目十一：設計并安裝一個簡易應用系統

實訓項目十二：設計有關控制點位信息表格

實訓項目十三：組態軟件設計實訓項目

實訓項目十四：系統調試實訓項目
