天威風光互補并網發電實驗平臺方案
前言
風力發電和太陽能發電是利用大自然的風和太陽光為主要資源，具有綠色,環保、低碳、不需資源分配等優點。在當今世界能源戰略儲備中，已經得到了最廣泛的應用。
太陽能和風力發電的應用,主要有兩種方式：A離網發電，B并網發電。也是目前全球最大規模利用太陽能和風能資源的主要方式。
我公司結合多年在新能源行業的研發和生產經驗，針對技術職業學院、大學研究生、企業項目經理和技工培訓的需求,而專門研制生產，主要推出太陽能和風力發電系統教學實訓臺?；究梢詽M足研究太陽能發電和風能發電擴展和實際應用培訓，及對外宣傳演示。
教學實訓系統主要有，光電池組件及支架、小太陽模擬組及支架、主控實驗平臺、監控儀表、風資源測試儀、模擬風洞、模擬發電機、蓄電池、PC機、軟件等組成。
尊敬的用戶：在使用本系統前，請?jiān)敿?xì)閱讀使用手冊！
一、產品概述
本產品是集成于風光互補并網發電為一體的教學實驗系統?？赏瓿娠L(fēng)力發電和太陽能發電基站的充放電及并網逆變電源方面實驗及教學演示?？梢詭椭鷮W(xué)生，進一步理解風光互補并網發電站整個系統的原理學習和工程實際應用技能。
1、產品特點
◆系統實驗平臺集成了室內溫/濕度，風速等測量系統，讓使用者操作起來更直觀。
◆系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆系統并網同步電源，采用日本三菱IGBT模塊（IPM）組裝。具有高功率因數輸出。
◆系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。
◆系統上的離網電源可以為用戶提供交流220V純正弦波交流電能。
◆風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。
◆2、主要設備技術參數
風光互補發電部分
參數 系統額定輸出功率 500W（風機＋光伏組件）
風力發電機輸出功率 Pwv=100～400W
光伏組件輸出功率 Pwv=50～100W
額定輸入充電功率 500W（風機＋光伏組件）
額定輸入充電電流 12VDC/30A(max)（風機＋光伏組件）
輸入過充保護電壓
最大卸荷功率 DC16±1V
14VDC/400W（風機）
室內模擬風光發電部分
參數
模擬發電機架
模擬風洞機臺
變頻調速控制器
模擬風速風向儀架
太陽能電池組件
小太陽能模擬燈
安裝面積 12V/400W
380V/5.5KW；風速范圍0～15m/m
380V/5.5KW；調速范圍0～1450轉/分
12VDC/風速0～60m/S風向0～360°/測量精度±3°
17.5V/100Wp
220VAC/1000W
7m*4m/28㎡（發電機＋風洞＋風速風向儀）
實訓臺部分
參數 實訓臺
儀表組
離網逆變電源
太陽能充電控制主板
直流負載
交流負載
并網同步電源
充放電參數監控傳輸 長1.24m*寬0.55m*高1.79m
輸入電源220VAC
輸入電壓10.8～16VDC；輸出電壓0～220VAC；輸出功率300W；
輸入電壓12VDC；輸出功率120W；實驗?zāi)Ｊ剑汗饪兀珪r(shí)控
輸入電壓12VDC；LED燈10W～28W
輸入電壓220VAC；阻性負載0～200W，實驗?zāi)Ｊ剑嚎烧{(diào)
輸入10.5V~28VDC/輸出180～260VAC/輸出功率400W/頻率50Hz
RS232接口與計算機連接
蓄電池部分
參數
免維護鉛酸蓄電池 12VDC/65Ah，工作電壓48VDC
卸載控制器 卸載開始電壓14V；卸載開始電流25A；
保護功能 電池防反充，防反接，過充電，防雷，限流，自動剎車
3、儲存及工作環境
◆遠離陽光直射（操作臺避免用于戶外）。
◆遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
◆遠離空氣中的塵埃或金屬粉末。
◆遠離機械沖擊、劇烈震動。
◆遠離電磁噪聲（如：電焊機、大功率設備）。
◆遠離放射性材料、易燃物品。
◆正常工作時的溫度范圍：－10℃～40℃。
二、系統安裝要求
1、系統配置配件數量
裝箱清單表
編號 產品名稱 型號規格 數量 單位 備注
1 電池組件及支架 TW-FGB500-PV001 1 套
2 小太陽模擬組及支架 TW-SG1000 1 套
3 風機發電模擬實驗臺 TW-400 1 套 風力發電機和支架
4 風速、風向模擬實驗臺 TW-CF2000 1 套 風向儀和支架
5 風洞模擬實驗臺 TW-FD550 1 臺
6 蓄電池 65Ah/12V 1 個
7 風光互補實驗操控臺 TW-FGB500 1 臺
8 實驗跳線 1 套
9 使用說明書 1 本
10 鑰匙 1 套
11 合計 11

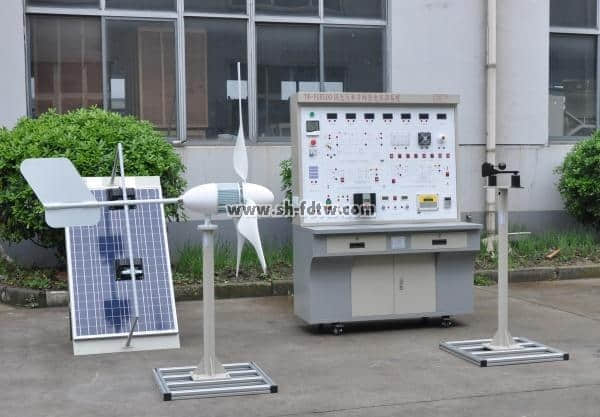

2、系統配套外觀
系統主要配套:太陽能光電池、方陣支架、風機，風機支架、匯流箱、風速、風向儀支架、模擬風洞系統、模擬發電機、蓄電池組、風光互補實訓平臺等組成。
太陽能電池組件風光互補并網實訓平臺模擬發電機模擬風向儀模擬風洞
3、系統光伏組件及支架
◆100瓦的太陽能電池組件安裝在可調節的支架上。
◆太陽能電池支架在實驗時,正面應面向南方。也可根據不同的地區時間段調節傾角，常規33度～45度，調節好后將調節螺絲緊固。
◆太陽能電池方陣與實訓臺配線時，請按《使用手冊》要求連接。
◆太陽能電池組件表面為鋼化玻璃，切勿用鐵物沖擊。
4、蓄電池
為了避免人身觸電和火災必須按操作規定安裝
◆蓄電池組放在實訓臺內，便于拆卸移動。
◆單體蓄電池，請按《使用手冊》配線要求聯接。
◆蓄電池安裝位置要求通風，注意遠離火種、雨水、任何腐蝕物質和有害輻射的環境。
5、系統配線
為了避免人身觸電和火災必須按操作規定配線
◆配線前，請首先確認實訓臺開關，放在“OFF”關的位置上。
◆請專業電氣技術人員來操作或指導系統配線。
◆請勿非調試人員直接接觸系統內部控制電路板，以防損壞原器件,系統必須安全接地。
◆操作時請注意，綜合實訓臺面板測試孔,接線端口有AC220V的交流電，在作業時請注意安全，小心電擊傷人!!!
◆系統在出廠時已按要求調試完畢，不得隨意更改系統配置。
◆配線前請確認蓄電池電壓與系統電壓是否相符。
◆配線順序（以下圖示及說明由左至右順序）
A1--------------A10B1---------------------------------------B30
模擬小太陽接線端口主控臺接線端口
1、模擬小太陽
A1、A2AC220V輸入“L”“N”
A5、太陽能電池輸出“＋”A6太陽能電池輸出“－”
2、主操作控制臺
B1、蓄電池輸入“＋”B2、蓄電池輸入“－”
B4、B5、B6三相永磁風力發電機輸入A、B、C
B8、太陽能電池輸入“＋”，B9、太陽能電池輸入“－”
B11、轉速傳感器電源“＋”，B12、轉速傳感器信號，B13轉速傳感器電源“－”
控制器操作面板
控制器RS-232數據接口風速風向儀接口
三、系統使用說明
1、系統面板序列號
①
②③④⑤⑥⑦⑧⑨
⑩
------------
①②
圖a風光互補并網發電實驗平臺圖b小太陽模擬組開關
2、系統序列號排列說明
風光互補實驗平臺
編號 名稱 功能描述 編號 名稱 功能描述
1 電源指示燈 交流電源接通后，指示燈點亮 24 DC-AC測試 DC-AC模塊工作參數測試
2 室內溫濕度表 顯示當前室內溫度、濕度參數和時間 25 并網模塊測試區 并網電源工作時的參數測試
3 直流電壓表 通過跳線連接后，可測直流電壓參數 26 太陽能發電模塊 太陽能電池模塊及輸出端口
4 直流電流表 通過跳線連接后，可測直流電流參數 27 DC-AC輸入開關 打開后模塊直流輸入電源接通
5 交流電壓表 通過跳線連接后，可測交流電壓參數 28 DC-AC輸出開關 打開后模塊交流輸出端口接通
6 交流電流表 通過跳線連接后，可測交流電流參數 29 并網電源開關 光電池板與并網模塊電源接通
7 交流電壓表 通過跳線連接后，可測交流電壓參數 30 并網輸出開關 打開后，并網模塊輸出與輸出端口接通
8 交流電流表 通過跳線連接后，可測交流電流參數 31 風力發電模塊 風力發電模塊及輸出端口
9 轉速表 顯示風力發電機轉速 32 蓄電池模塊 蓄電池模塊及輸出端口
10 緊急停止開關 按下開關，控制臺所有電源斷開 33 風光互補控制器端口 風光互補控制器輸入、輸出端口
11 控制器測試區 測試控制器工作時的參數 34 風光互補控制器 風光互補控制器實驗?zāi)K
12 28WLED路燈 配合控制器可完成LED路燈的相關實驗 35 直流電壓表 顯示穩壓電源當前輸出直流電壓
13 直流風扇 可做直流感性負載實驗 36 電源開關 打開后，直流穩壓電源工作
14 交流電燈E-27 可做交流阻性負載實驗0-300W 37 直流電流表 顯示穩壓電源當前輸出直流電流
15 交流總開關 合閘后控制臺電源接通（帶漏電保護） 38 測風系統面板 顯示當前風資源信息
16 儀表開關 接通后，面板測量?jī)x表電源接通 39 電壓調節旋鈕 調節可使穩壓電源0-30V輸出
17 光電池輸入開關 接通后，太陽能電池與系統面板插座接通 40 電壓輸出正極 0-30V輸出正極
18 風機輸入開關 接通開關后，風機與系統面板插座接通 41 2A保險絲 過流、短路故障后可保護電源
19 風機剎車開關 接通后，風機強制剎車 42 電壓輸出負極 0-30V輸出負極
20 電源轉換開關 蓄電池與穩壓電源供電轉換 43 電流調節旋鈕 調節可使穩壓電源0-2A輸出
21 LED路燈開關 打開后LED路燈光源點亮 44 RS-232通訊口 連接計算機后，顯示當前風資源信息
22 風扇開關 接通后，風扇工作 45 變頻調速模塊 調節風洞模擬風量輸出
23 電燈開關 接通后，電燈工作 46
模擬小太陽
編號 名稱 功能描述 編號 名稱 功能描述
1 A組模擬開關 打開后，第一路模擬光源點亮 3
2 B組模擬開關 打開后，第二路模擬光源點亮 4
3、系統使用說明
開機前準備工作
◆一：請將外部AC220V電源接入風光互補實驗臺
◆二：請將外部AC380V三相交流電接入實驗平臺交流接觸器輸入端
◆三：請將太陽能電池組件接入實驗平臺輸入端子8正極,9負極上
◆四：請將蓄電池接入實驗平臺輸入端子1正極,2負極上
3.1開機順序：
合閘基本順序：市電配電箱風光互補實訓平臺交流總開關
◆交流：
a打開風光互補實訓系統交流總開關
b選擇供電方式：將電源轉換開關放至“蓄電池”位
（注：若打至穩定電源位，系統將由穩壓電源供電）
c按實驗內容及項目將實驗連接線與相關模塊接通
◆同步電源并網：
a用實驗連接線將太陽能電池與并網逆變模塊接通
b打開并網逆變模塊開關
c依次將“交流電壓”“交流電流”“交流功率”轉換開關放至“并網”位置。
d打開并網輸出開關；并網指示燈由紅色到紅綠交替閃爍再到綠色，但需要一定的采樣時間。時間長短取決于太陽能電池板的輸入功率，待并網成功后，指示燈變?yōu)榫G色。（光照度是并網的前提條件）
◆直、交流實驗舉例：
a用實驗連接線分別連接“蓄電池”“風力發電機”“負載”與各發電模塊相連接并確認無誤！
b選擇供電方式：將電源轉換開關放至“蓄電池”位（注：若打至穩定電源位，系統將由穩壓電源供電）。
cLED路燈實驗：用實驗連線將控制器負載輸出與直流LED路燈端口連接，確認“正”“負”極無誤后，打開LED路燈開關
d風扇實驗：用實驗連線將控制器負載輸出與直流風扇端口連接，確認“正”“負”極無誤后，打開直流風扇開關
e交流負載實驗：用實驗連線將蓄電池與DC-AC電源連接，確認“正”“負”極無誤后，再用連接線將交流電壓表、電流表接入DC-AC輸出端口，DC-AC電源輸出與電燈端口相接，確認連接正確后打開DC-AC輸出開關，
◆模擬風洞操作：
a打開變頻器交流開關，（380V交流配電開關固定在墻上）,轉換(蓄電池箱后部)發電機開關。
b按下變頻器啟動鍵（綠色）“RUN”，變頻器啟動，風扇開始換熱。
c調節轉速前先確認風洞轉向，用“F/R”鍵可改變正反轉，確保指示燈顯示為“FWD”正轉！
d順時針調節輸出頻率電位器，風洞啟動，將頻率固定至35Hz至40Hz為宜，此時風速接近10級。
e關機時，先將電位器逆時針調至最小位置，再按一下停止鍵（紅色）“STOP”即可。
f模擬風速風向儀所處位置，應與模擬發電機，模擬風洞成三點一線，且距模擬風洞3米距離為宜。
g模擬發電機所處位置，模擬風速風向儀，模擬風洞成三點一線，且距模擬風洞3.5米距離為宜。
h打開PC機,開始監控模擬發電機和模擬風資源當前具體數據.
3.2關機順序：按照先關閉直流，后交流在關閉室內發電機開關即可.
正常運行時，如需停止運行，只需斷開“交流總開關”或按下“緊急停止開關”即可！不需做其它操作。（注：實訓臺關機后，光電池如果放在戶外，有太陽時，仍然可以對蓄電池進行充電?。。。?/span>
◆液晶操作及顯示說明
液晶按鍵圖
1、按鍵說明：
按下任意鍵，液晶的背光燈亮，在停止按鍵操作后10秒，背光燈自動熄滅,以節約電能?！啊辨I：增加/下一個：瀏覽狀態下，切換到下一個參數顯示；設置狀態下，切換察看下一個可以修改的參數或增加當前修改參數的數值；?“”鍵：減小/前一個：瀏覽狀態下，切換到前一個參數顯示；設置狀態下，切換察看前一個可以修改的參數或減小當前修改參數的數值；?“Enter”鍵：設置/確認鍵：瀏覽狀態下按下該鍵進入設置狀態；設置狀態下按下該鍵保存參數并返回瀏覽狀態。?“Esc”鍵：取消/手動開關：設置狀態下返回瀏覽狀態不保存修改；瀏覽狀態下，負載短路、過載時作為手動復位鍵。2、顯示內容說明：LCD屏完整顯示內容參見下圖：
1）表示風機。2）太陽標志，表示白天；月亮標志，表示晚上。3）蓄電池符號，內部條狀圖形表示蓄電池電量狀態。當電池充滿時，電池框內5個電量指示橫條會全部顯示。當蓄電池過放時，電池外殼符號閃爍，過放恢復后停止閃爍；當蓄電池過壓時，電池框外會顯示一個電量指示橫條，顯示為過壓符號閃爍，過壓恢復后停止閃爍。4）負載圖標，表示負載狀態及故障狀態。?正常負載無輸出時常顯示為無光圈的指示燈，有輸出時顯示為帶光圈的指示燈。?過載時，負載符號閃爍，用戶須去除多余負載后，按一下Esc鍵恢復輸出。?短路保護時，中短路符號閃爍，需用戶檢查負載線路，確認正常后按一下Esc鍵手動恢復。5）是光控、時控標志。當出現符號時表示光控開、光控關，當出現符號時表示光控開、時控關。6）“SET”符號，表示設置狀態；7）左下角的12表示第1路輸出和第2路輸出8）為參數顯示，LCD屏上以數字形式顯示各項參數的數值。3、液晶按鍵瀏覽參數和輸出方式：1）通電后，系統處于瀏覽狀態，液晶顯示蓄電池電壓：XX.XV。2）瀏覽狀態下，通過按“”鍵操作，將按照以下順序循環顯示各參數,即蓄電池電壓、風機電壓、光電池電壓、風機功率、光電池功率、風機電流、光電池電流、1路輸出控制方式，1路輸出關時間（當1路輸出是時控關時）、2路輸出控制方式，2路輸出關時間（當2路輸出是時控關時）、光控開電壓點、光控關電壓點。按“”鍵顯示的順序相反。
輸出控制方式液晶會顯示3種類型，包括：包括：1、光控開、光控關，2、光控開、時控關，3、常開。以下是液晶顯示的1路輸出的3種輸出控制方式：
1）見下圖光控開，光控關界面（注：為了側重顯示必要的內容，將液晶上方常規顯示的內容去除）。左下角顯示“1”，表示是1路輸出。右側顯示“負載”和一個太陽符號，表示負載是受光控，即光控開、光控關。此輸出控制方式下，控制器會根據太陽能電池的電壓來檢測光照強弱，在天黑時自動啟動相應負載輸出，天亮則自動關閉輸出。光控開和光控光的電壓點可通過液晶按鍵或通信串口設定。光控開，光控關界面見下圖光控開，時控關界面。左下角顯示“1”，表示是1路輸出。右側顯示“負載”和一個太陽符號，太陽符號內有一個時鐘符號。表示負載是受光控和時控，即表示光控開、時控關。此輸出控制方式下，控制器會根據太陽能電池的電壓來檢測光照強弱，在天黑時自動啟動相應負載輸出，在負載輸出達到“時控關”的時間后，控制器會關閉相應負載輸出。若關閉時間未到，天已亮則也自動關閉輸出。光控開，時控關界面見下圖常開界面。左下角顯示“1”，表示是1路輸出。右側顯示“負載”左下角顯示“開”，表示負載是常開，即除欠壓等保護或故障狀態外，相應負載24小時有輸出。該控制方式適用于戶外監控等應用場合
常開界面液晶按鍵設置參數和輸出方式
用液晶鍵可設置的內容包括：1路輸出方式、2路輸出方式，1路關時間、2路關時間、光控開電壓、光控關電壓。其中兩路可設定的3種輸出方式，包括：1、光控開、光控關，2、光控開、時控關，3、常開。
當需要對具體參數進行修改時，通過按“或”鍵瀏覽到需要修改的界面,然后按“Enter”鍵進入設置狀態，即液晶上顯示“設置”。此時再通過按“或”鍵進行參數或狀態的修改。設置完參數后按“Enter”鍵保存并返回到瀏覽狀態，按“Esc”鍵不保存并返回到瀏覽狀態。
手動剎車設置：
同時按下“Enter”鍵和“Esc”鍵，液晶顯示表示處于剎車狀態。剎車后風機會停止轉動或以很慢的轉速運行，此時，風機不能發電。剎車狀態下同時按下“Enter”鍵和“Esc”鍵，液晶顯示消失，表示剎車狀態解除。正常發電情況下，風機不能在剎車狀態。4、系統故障處理
◆緊急關機順序：斷開風洞開關斷開交流開關
◆故障處理
故障現象 檢查內容 處理方法
太陽能電池電壓正常，無法對蓄電池充電 查看線路轉換開關位置是否正確，光線是否足夠強 重新調整開關，調整模擬光線至最佳狀態，或等光線好轉時再試
發電機正常轉動，
但無法對蓄電池充電 查看風向儀顯示的風速是否達到每秒鐘3～4米，中間線路開關是否打開 合上線路開關，調整模擬風洞系統提高風速，再行測試
離網電源無法開機 電源轉換開關位置是否正確 確認正確無誤后重新再試
離網電源開機無輸出 蓄電池電壓是否過低 對蓄電池進行電能補充
LED光源不亮 轉換開關位置是否正確，恒流模塊開關是否打開，蓄電池電壓是否過低 確認后再試，對蓄電池進行電能補充
系統工作正常，與PC機不能正常通信 查看數據線是否連接正確，上位機軟件設置是否正確 重新連接數據線，對PC機上位機軟件進行設置
5、注意事項
◆系統在工作6～12個月時,應定期檢查所有接線端是否松動,接頭是否氧化并擦拭機內塵土。
◆系統在工作時會產生一定的熱量,安裝時一定要安裝在通風較好的地方。
◆非專業人員,嚴禁打開柜體進行檢查和維護。
四、系統工作原理
系統工作原理方框圖
五、教學及研究實訓項目
1、永磁同步風力發電機風能量變換演示和實驗
實驗1、風力發電基礎理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電控制技術實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電基礎理論與應用技術仿真實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出頻率關系實驗
實驗9、風速即轉速與與出功率關系實驗
2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能基本理論實驗
實驗3、太陽能發電基礎理論及應用技術實驗
實驗4、太陽能風力發電測量技術實驗
實驗5、太陽能發電控制技術實驗
實驗6、太陽能光電池能量轉換組合原理。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、追日原理與追日過程實驗
實驗11、風光互補發電實驗
3、同步逆變電源實驗
實驗1、逆變電源單元組成原理。
實驗2、逆變電源MPPT的最大功率跟蹤控制方法的實驗。
實驗3、逆變電源輸出功率與光伏能量變換的實驗。
實驗4、晴天，多云，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗5、逆變器并入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。
實驗6、逆變電源輸出恒流、恒功率控制實驗
實驗7、逆變電源直流輸入欠電壓控制實驗。
實驗8、太陽光能量數據計算控制實驗。
4、風光互補離網發電系統軟件實驗
實驗1、蓄電池組：蓄電池電壓、充電電流、瞬間功率、當天累計電量、月累計電量、年累計電量；
實驗2、電池組件：光伏電壓、光伏電流、瞬間光伏功率、當天光伏累計電量、月光伏累計電量、年光伏累計電量；
實驗3、發電機：發電機電壓、電流、瞬間功率、當天累計電量、月累計電量、年累計電量等。
實驗4、風力資源：監視當前風速（米/秒），當前風向（度），根據周期設置中的當前數據刷新周期自動刷新風速和風向。當前風力資源，根據數據庫中的數據顯示波形圖或進行選址分析平估。
六、實驗指導
1、實驗要素
1、1、實驗注意事項
◆為使實驗安全且順利進行，請嚴格按照操作步驟進行。
◆實驗臺面板部分測試孔有交流高壓電源，實驗過程中請勿用手觸摸。
◆嚴禁用實驗跳線直接短路交流電源和DC-AC轉換器輸出端，以免發生危險。
◆嚴禁用實驗跳線短路功率超過300W的太陽能電池組件的“＋、－”極兩端，以免發生危險?。?！
1、2、實驗?zāi)康?/span>
◆通過實驗操作，可快速理解并掌握太陽能、風能發電設備系統的基本構成和系統的基本測試方法，以增強其動手實際技能。
◆通過實驗操作，可讓學生快速掌握系統各部分在工作過程中出現的不同現象和檢測工具的使用方法及測試技能。
1、3、實驗設備工具
◆指針式或數字式萬用表（指針式萬用表在測量過程中請注意測量極性）
◆數字示波器（一般25M～60M帶寬即可）
◆直流電流表（實訓臺已安裝，主要顯示光伏方陣和LED燈功率變化）
◆交流電流表（實訓臺已安裝，主要顯示交流負載燈的功率變化）
◆測量過程中的輔助材料（自備）
七、實驗測試儀器儀表
1、實驗監測儀表
1、1、直流電壓表：顯示當前實驗項目的工作電壓值
測量范圍：DC0~500V
精度等級：±（0.2%+3字）
最大顯示：19999測量速率：2~3次/秒
工作溫度：－10℃~50℃
超量程指示：0000閃爍
顯示字高：LED0.56”
工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×113D（mm）
1、2、直流電流表：顯示當前實驗項目的工作電流值
測量范圍：DC0~10A
精度等級：±（0.2%+3字）
最大顯示：19999測量速率：2~3次/秒
工作溫度：－10℃~50℃
超量程指示：0000閃爍
顯示字高：LED0.56”
工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×113D（mm）
1、3、直流功率表：顯示當前實驗項目的工作功率值
輸入電壓：DC0~500V
輸入電流：0~20A
精度等級：0.5%
顯示字高：LED0.56”
隔離耐壓：2kv/50Hz/1min
絕緣電阻：≥100MΩ
平均正常工作時間：≥8000h
環境溫度：0℃~55℃濕度：≤85%無腐蝕氣體場所
輔助工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×112D（mm）
1、4、交流電壓表：顯示當前實驗項目的工作電壓值
測量范圍：AC0~500V
精度等級：±（0.2%+3字）
最大顯示：19999測量速率：2~3次/秒
工作溫度：－10℃~50℃
超量程指示：0000閃爍
顯示字高：LED0.56”
工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×113D（mm）
1、5、交流電流表：顯示當前實驗項目的工作電流值
測量范圍：AC0~20A
精度等級：±（0.2%+3字）
最大顯示：19999測量速率：2~3次/秒
工作溫度：－10℃~50℃
超量程指示：0000閃爍
顯示字高：LED0.56”
工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×113D（mm）
1、6、交流功率表：顯示當前實驗項目的工作功率值
輸入電壓：AC0~500V
輸入電流：0~20A
精度等級：0.5%
顯示字高：LED0.56”
隔離耐壓：2kv/50Hz/1min
絕緣電阻：≥100MΩ
平均正常工作時間：≥8000h
環境溫度：－25℃~55℃濕度：≤93%無腐蝕氣體場所
工作電壓：AC220V±10%（45Hz~60Hz）
功耗：＜2W
外形尺寸：96W×48H×113D（mm）
1、7、轉速表：顯示當前實驗發電機的轉速值
輸入電壓：AC0~500V
輸出電壓：（2、4端:DC12V)
精度等級：0.5%
顯示字高：LED0.56”
測量速率：2～3次/秒
絕緣電阻：≥100MΩ
平均正常工作時間：≥8000h
環境溫度：0℃~50℃濕度：≤85%無腐蝕氣體場所
功耗：＜3W
外形尺寸：96W×48H×112D（mm）
1、8、風向、風速儀表：顯示當前模擬發電機實驗的風資源狀況
測溫范圍：風速0～60m/s風向0～360°
測量精度：±0.1m/s±0.3°
工作電壓：AC220V±20%（50Hz）DC24V、DC12V、DC5V
記錄間隔：1～240分鐘連續可設置
內部存儲：4Mbit
通訊接口：RS-232/485/USB通訊
外形尺寸：165×125×75（mm）
環境溫度：－40℃~50℃
1、9、數顯溫度表：顯示方陣溫度
測溫范圍：－30℃~110℃
測量精度：±1℃
功耗：＜1W
傳感器：NTC線長20米
工作電壓：AC220V±10%（45Hz~60Hz）
外形尺寸：65W×32H（mm）
1、10、室內溫/濕度表：顯示當前時間、室內溫度、濕度
溫度測溫范圍：－10℃~50℃
溫度分辨率：±1℃
濕度測量范圍：20%RH～99%RH
濕度測量精度：±5%
溫度分辨率：1%
使用電池：AAA1.5V
外形尺寸：65W×32H（mm）
基本功能：溫度/濕度顯示℃/℉溫度切換顯示；最高/最低溫濕度記憶功能；12/24小時制時鐘；
整點報時功能；每日鬧鐘功能；日歷顯示功能。
2、實驗監測儀器
2、1、SDS1102CN/100M數字式示波器離網電源輸出質量，太陽能控制器充電質量，恒流源PWM調節質量測試。
2、2、RF9800交流數字功率計離網電源輸出，交流電質量測試。
2、3、E46LT4500W42GPC機系統工作狀況，計算機監控。
八、監控軟件
1PC機監控模塊：監控主機、監控軟件。
2顯示監控內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源評估。
監控軟件主頁面設置：
風光互補發電系統工作主界面
風光互補發電系統工作數據主界面
當前風資源數據主界面
九、質量保證
1、質保期：本產品質保期為12個月,合同若另有承若,以合同為準.
2、質保條件：您購買的產品在質保期內若出現使用故障，請出示購買單據，可享受正常的售后服務。
3、質保終止：以下情況出現，不屬于公司質保范圍：
◆自行改裝和拆卸系統。
◆超出說明書使用的非常惡劣環境。
◆非正常自然環境引起的損壞
4、如果您有關于本系統的任何問題請與我們聯系
