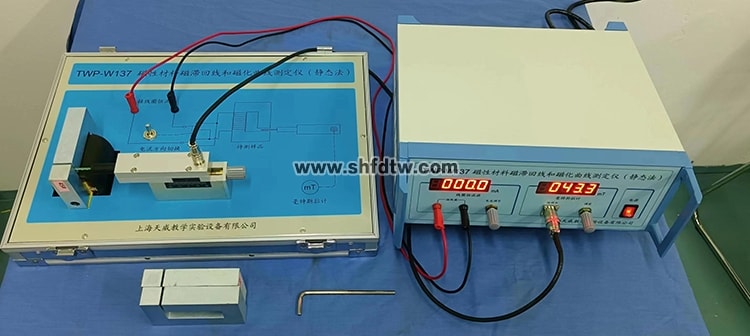

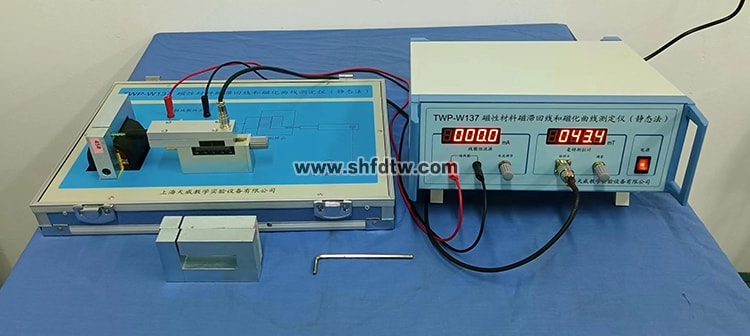

TWP-W137型 磁性材料磁滯回線和磁化曲線測定儀（靜態法）

磁性材料的磁滯回線和磁化曲線表征了磁性材料的基本磁特性。在工業、交通、通訊、電器等各領域，大量應用各種特性的鐵磁材料。因此，磁性材料基本特性測量，在實用上及大學物理實驗中都顯得非常重要，并被列入國內各類高等院校的物理實驗教學大綱中。

TWP-W137型磁性材料磁滯回線和磁化曲線測定儀具有以下優點：1)用高精度數字式特斯拉計直接測量材料磁路微小間隙中的磁感應強度，測量準確度高。2)在測量材料直流磁特性時，對樣品進行了退磁和磁鍛煉，增加學生學習磁學基本概念以及動手操作的機會。3)由于對矩形樣品開了微小平行間隙，便于學生測量間隙中的磁感應強度分布。并且，對磁場強度的計算(包括因間隙引入的修正)，進一步加深了對安培回路定律的了解。4)本儀器提供三種不同磁性材料進行實驗，擴大學生對各種典型材料磁特性的了解。鑒于上述優點，本儀器學習內容豐富，重點突出。因而比傳統的沖擊電流計法和電容積分器動態法更具有教學和實用價值。本儀器可用于高等學校和中等專科學校的基礎物理實驗和設計性開放性物理實驗。

應用本儀器可以完成以下實驗：

1．用數字式特斯拉計測量磁性樣品中剩磁的磁感應強度 B和位置X的關系，測量沿X方向磁感應強度的均勻范圍。

2．學習待測磁性樣品的退磁，測量樣品的起始磁化曲線和磁滯回線。

3．學習安培回路定律在磁測量中的應用。

儀器主要技術參數：

1．?dāng)?shù)字式特斯拉計 四位半LED顯示，量程0－ 2T ；分辨率 0.1mT ；帶霍耳探頭

2．?dāng)?shù)字式恒流源 四位半LED顯示，電流范圍 0－600.0mA ，連續可調

3．磁性材料樣品( 3 種樣品 ) 條狀矩形結構，截面長 2.00cm ；寬 2.00cm ；間隙 2.00mm
