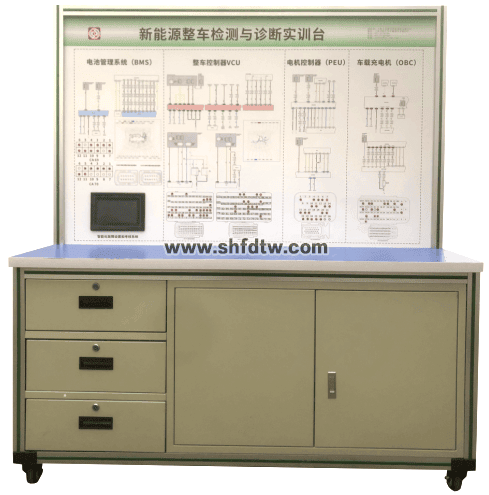

新能源整車無損檢測與診斷實訓臺

一、功能特點：

1.通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。

新能源整車檢測與診斷實訓臺與2019年全國中職新能源大賽新能源整車聯動使用。

2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。

3.可通過原車儀表顯示整車動、靜態信號參數。

4.配備 吉利EV450 新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統原理教學板。

5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。

6.實訓臺框架采用2mm厚/40*40鋁型材框架結構，帶自鎖腳輪裝置。

7.配備故障設置系統及網絡在線考試系統。

基于APP平臺系統開發的新型智能考評、設備課程APP學習平臺、設備APP診斷系統三位一體，可設置斷路故障、虛接故障、短路故障三種類型故障。系統的軟件帶內置有點火、啟動、關閉熄火開關按鍵，可對設備可以進行可遠程控制教學設備啟動、停止。適用于學校對教學設備的故障模擬與綜合考評、綜合診斷等教學需要。

功能特點

7.1智能觸摸屏考評模塊

1)該系統由安卓藍牙的故障設置系統和觸摸屏的故障考核系統兩部分構成?？梢杂弥悄苁謾C(jī)或平板電腦遠程無線藍牙對實訓設備設置故障、遠程啟動、停機。學生考核通過觸摸屏故障考核系統上完成,教師和學生操作界面分開。

2)教師操作界面設置密碼登陸,進入教師界面可完成出題并設置考試時間。教師界面設置故障的類型為斷路故障、虛接故障、短路故障，教師可任意出題，設置故障后，觸摸屏的屏幕上按鈕會由綠色變?yōu)榧t色提示且繼電器工作，設備處于故障工況。

   教師界面可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。

3)學生在答題界面會顯示學號、剩余時間、故障總數，學生在設備上檢測查出故障后，選擇相應的故障排除按鍵，觸摸屏的屏幕上按鍵會由紅色變綠色，故障排除后點擊提交試卷，即自動產生學員本次考試成績。

4）智能觸摸考評系統設置分為教學模式與故障模式。

5)智能觸摸考評系統故障節點為20路(斷路、虛接、6路短路)。

6)繼電器觸點參數：DC12V/10A，繼電器板上留有故障指示燈接口，通過指示燈可清晰的顯示已設置故障。

7)采用7寸工業彩色觸摸屏，中文菜單，界面友好，操作方便。

8）智能觸摸考評系統的觸摸屏設置有開機界面（可訂制中英文顯示內容等）。

9）智能觸摸考評系統采用RS485現場工業總線通訊，具有通訊距離遠，信號穩定，抗干擾的特點。

7.2藍牙APP智能考評模塊

1）通過平板電腦或智能手機APP平臺控制操作設置設備故障?？稍O(shè)置120個故障，可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。

2）通過APP軟件用一臺智能手機或平板電腦控制多臺設備的故障設置；

3）每臺設備的藍牙名稱設置不同的編號，有效區分多臺不同的教學設備，教師輕便地控制所有教學設備的啟動、運行、停機和故障設置，有效地提高教學效率。

3）APP系統設有密碼登陸界面，通過輸入用戶名和密碼可進入系統。

4）登陸界面附有文本和圖樣，且可編輯。

5）APP軟件中設置有點火、啟動、停機按鍵，可遠程控制教學設備啟動、停機。

6）APP軟件中帶有故障點說明及故障狀態指示(分別設置有紅色指示燈/綠色指示燈/黃色指示燈指示狀態工況）,屏幕可清晰的實時顯示故障設置狀態。

7）APP軟件中附有故障說明,用戶可以任意編輯。

8）APP軟件中附有故障狀態讀取功能。

9）提供藍牙APP智能考評模塊安裝軟件，無節點限制、終身免費升級。

10）使用：平板電腦與智能手機。

★7.3無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統），要求具有軟件著作權。（為了售后無后顧之憂等，要求軟件與臺架硬件同一廠家制作的產品）

7.3.1.用戶登錄

輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。

7.3.2.用戶注冊

用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。

7.3.3.用戶管理

老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。

7.3.3.1用戶查詢

用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。

7.3.3.2添加用戶

用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。

7.3.3.3修改用戶

用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。

7.3.3.4用戶刪除

用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。

7.3.4.級別管理

7.3.4.1級別查詢

老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。

7.3.4.2添加級別

級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。

7.3.4.3修改級別

級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。

7.3.4.4刪除級別

級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

7.3.5.題庫類別管理

7.3.5.1 題庫類別查詢

老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。

7.3.5.2 添加題庫類別

題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

7.3.5.3 修改題庫類別信息

題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

7.3.5.4 刪除題庫類別信息

題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

7.3.6 .題庫管理

7.3.6.1 題庫查詢

教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。

7.3.6.2 添加單項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為單項選擇題。

輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。

7.3.6.3 添加多項選擇題

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為多項選擇題。

輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。

7.3.6.4 添加判斷題信息

題庫管理畫面，點擊添加按紐，打開題目添加畫面。

選擇題庫級別、題庫類別、題目類型為判斷題。

輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。

7.3.6.5 導入Excel題目信息

題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。

在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。

在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。

7.3.6.6 題目信息修改

題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。

選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。

7.3.6.7 刪除題目信息

題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。

7.3.7. 試卷管理

7.3.7.1 試卷查詢

教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。

7.3.7.2 添加試卷

試卷管理畫面，點擊添加按紐，打開添加試卷畫面。

7.3.7.3 自動抽題

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。

點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。

輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。

在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。

7.3.7.4手動組卷

試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。

手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。

添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。

點擊列表中刪除按紐，刪除所選題目信息。

題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。

7.3.7.5 編輯試卷

試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。

如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。

修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。

7.3.7.6 刪除試卷

試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。

7.3.7.7 啟用試卷

試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。

7.3.7.8 打印試卷

試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。

按鍵盤Ctrl + P鍵，打兇當前試卷信息。

7.3.8.模擬成績

7.3.8.1模擬成績查詢

教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。

7.3.8.2模擬成績?cè)敿?xì)

模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績?cè)敿?xì)畫面。

模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。

7.3.8.3導出成績

點擊導出按紐，將成績導出為Excel文件格式。

7.3.9. 實戰成績

7.3.9.1實戰成績查詢

教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。

輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。

7.3.9.2導出實戰成績

點擊導出按紐，將實戰成績導出為Excel文件。

7.3.10.在線考試

7.3.10.1在線考試

學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。

在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。

點擊開始模擬按紐，打開考試畫面。

7.3.11.歷史成績

7.3.11.1 歷史模擬成績查看

學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績?cè)敿?xì)信息。

7.3.11.2 歷史實戰成績查看

學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績?cè)敿?xì)信息。

★8.配套實驗室智能電源監控系統（投標現場演示功能）

將物聯網技術及電氣自動化信息技術運用于實驗室智能管理并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。1）數據云系統上傳 2）微信小程序數據查詢 3）歷史數據查詢 4）數據分析統計5）微信報警 6）微信反向控制 。

（1）云平臺包含：

1）數據顯示：顯示電壓、電流、有功、無功、功率因數等電氣量。

2）控制：可在微信小程序中遠程控制智能開關的通斷。

3）歷史數據：顯示計量的歷史數據，可查詢歷史曲線。

4）設備報警：對設備的過壓過流等異常情況進行報警。

（2）終端包含：1）現場數據顯示畫面：顯示電壓、電流、有功、無功、功率因數等電氣量，以及云端連接二維碼。2）微信小程序界面：設置現場數據連接云平臺后臺數據庫管理。

8.可以實現多名學員同時進行車輛高技術的維修診斷實訓。

9.設備外形:1700*700*1700mm。

二、基本配置要求：

1. 故障設置控制器1套；

2. 新能源整車在線檢測實訓臺1套；

3. 考核系統 1套；

4. 專用對接線束1套。

三、實訓項目

實現新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統各項目實訓

各控制器模塊的結構和工作原理；

各控制器的檢測；

純電動汽車故障碼的讀取方法；

分析純電動汽車故障現象，掌握純電動汽車故障排除方法。

新能源汽車維修與保養實訓。

新能源汽車大賽培訓實訓。

四、產品工藝標準

設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

汽車技術要求：

（不含汽車）

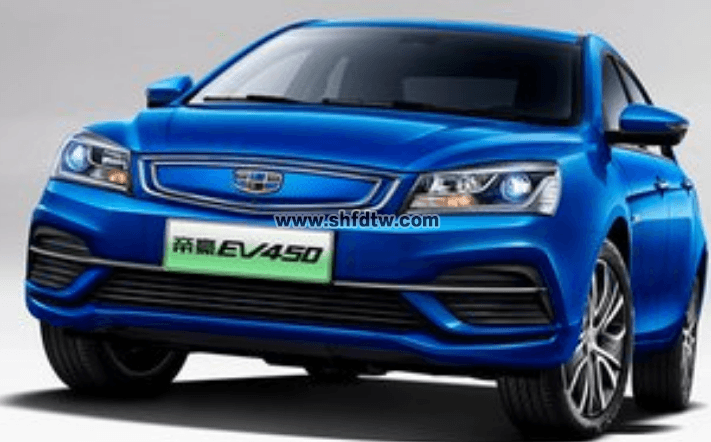

吉利EV450 智聯時尚版

全新新能源汽車滿足2019年全國中職新能源大賽設備要求。

長寬高分別為4631mm、1789mm、1495mm,軸距為2650mm。

帶有主駕駛座椅記憶功能、前排主駕駛座椅加熱功能、無鑰匙進入、一鍵啟動、電子擋桿、自動空調、空氣凈化裝置、G-Link手機交互系統、G-Netlink智能車載系統等。

搭載了一臺峰值功率為120kW(163Ps)的永磁同步驅動電機，峰值扭矩為250Nm，綜合工況下的續航里程超過400km。

配備了一塊容量為52千瓦的三元鋰電池組，搭配ITCS電池智能溫控管理系統，在快充的模式下0.1小時充10%的電量，在慢充的模式下則需要9小時才能充滿。
