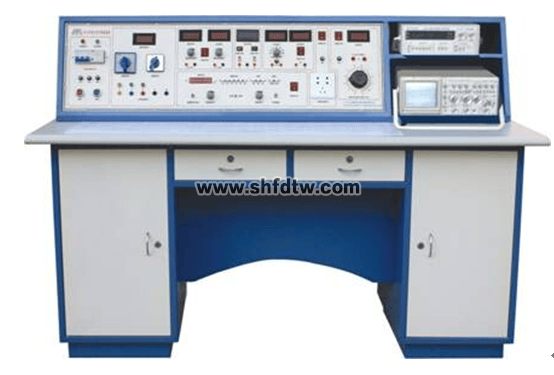

TW-318C 通用電工電子實驗室設備
功能與結構：
使用條件：溫度：-5℃~40℃，濕度＞80%（25℃），電源：AC380V±10%（50HZ）。
電源參數：
1電源輸入：
該實驗臺底下設有三相四線及“地”線（共五線）輸入接口，并配有漏電保護開關（電源總開關），三相指示燈，電壓換相開關、電壓表，電流表以監督三相電源。
2、電源輸出：
A組：三相四線輸出接插座“W、V、U、N、地”
B組：可調交流電源：交流輸出電源1.5A，電壓3~24V七檔，電流表指示。
C組：直流穩壓可調電源：電流1.5A，電壓1.25~24V連續可調，電壓表、電流表指示。
D組：直流穩壓電源：電流0.5A，電壓1.25~24V連續可調，并有電壓表指示。
E組：直流穩壓電源：電流0.5A，電壓5V，電流表指示。
F組：單相交流市電輸出3A，供外接儀器設備用。
3、函數信號發生器：（正弦波、方波、三角波）
⑴頻率范圍：5Hz～550KHz分五個頻段
一頻段5Hz～55Hz
二頻段50Hz～550Hz
三頻段0.5KHz～5.5KHz
四頻段5KHz～55KHz
五頻段50KHz～550KHz
⑵頻率刻度：由Hz表直接讀取，基本誤差≤3%
⑶最大輸出電壓：正弦波：600Ω負載時，20Hz～55KHz≥4.5V電表指示。
50KHz～550KHz≥3.5V，衰減分三極，Odb、20db、40db。
方波：1KΩ負載時，3.5VP-P
三角波：空載時1VP-P
單次脈沖信號源：正、負脈沖TTL電平輸出。
音頻放大器：Vi≥10mV，P≥0.5W，用于放大電路擴音，也可作信號尋跡使用。

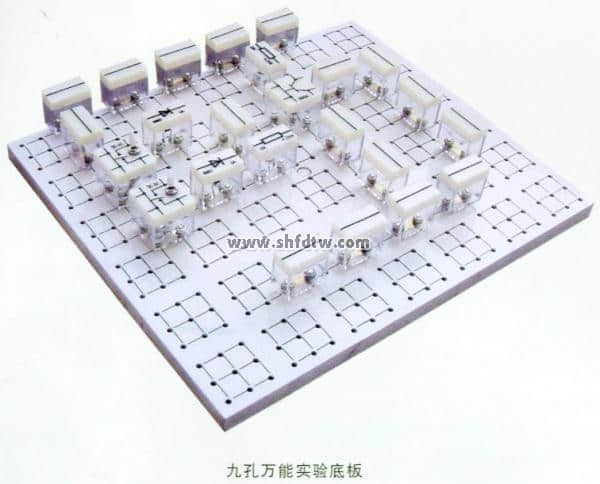

通用電路板與插座表面布有四孔一組相互導電的插孔（注塑成型），其參數如下：
（1）接觸電阻≤0.02歐 （2）耐壓電壓≥2500V
（3）絕緣電阻＞50兆歐 （4）插拔次數＞10000次
學生實驗桌：一桌為兩座，桌的左右各有一個柜，柜中存放元器件及貯存板，中間抽屜存放工具、萬用表、導線等；實驗臺控制面板采用金屬雙面噴塑；桌面周邊采用2mm厚的蘭色PVC塑料帶熱熔膠封邊，外觀美觀、堅固、耐用；尺寸：1600×700×1070mm。
4.老師示教臺1臺，分別控制29臺學生臺桌的電源。
5、智能化實訓聯控系統（整個實驗室配一套）
控制系統可實時監控設備的運行狀態、故障預警和異常報警。
配高性能數據采集芯片，可通過WiFi 連接，高速采集實驗臺的實時電壓數值、電流數值、諧波數值、功率數值、功率因數等數據，并實時在應用平臺顯示分析數據，可支持歷史數據的輸出；顯示輸入和輸出控制信號；
功能如下：
、實時采集電壓數值、電流數值、諧波數值等數據，最大每秒采樣 1000 個點；
、留有485擴展通訊接口兩個，用戶可外接擴展功能；
、預留一組開關信號接口，可控制電路通斷；
④、配3 個 LED 狀態指示，指示電表和設備的各種狀態；
⑤、傳感器自帶電池，斷電不丟失數據；
配套手機APP 應用，為教師提供精準的數據，獲取設備運行數據，分析設備運行狀態，預警設備故障的發生，確保實驗安全。
在WiFi連接狀態，教師通過手機APP，可實時高速讀取實訓臺的啟動電流、電流波形、電壓值、諧波、電流值、功率因數等參數；輸入和輸出控制信號；實時監控設備的運行狀態、故障預警和異常報警（投標時提供APP實時數據曲線圖）
8、多功能實測系統（每臺實訓臺都需標配）
采用3.5寸TFT液晶屏顯示（分辨率320*480），屏幕亮度可調。
測量速度選擇：慢/中/快速。
超量程顯示：量程的120%。
按鍵可以鎖定。
觸發功能：單/外部/自動觸發。
傳感器：教師可自定對應關系曲線，進行傳感器測量。
準確度：0.02%。
數學公式：上限/下限比較、MIN/dB/dBm/REL/Hold。
測量功能：電容、二極管、交/直流電壓、占空比、交/直流電流、通斷、二線/四線電阻、周期/頻率、。
圖形顯示：直方顯示/條形顯示/趨勢顯示。
溫度測量：熱電阻：PT100/PT50/Cu100/Cu50.
熱電偶：K/N/R/S/T/B/E/J/WRe325/WRe526；
通訊接口：WIFI、藍牙、USB Device，配套接收軟件。
方波輸出。
開放校準功能。
擴展功能：數據保持、數據存儲、數據回讀。
電工、電子、實驗實驗室設備實驗項目
1、電工部分：
1、電位、電壓的測定
2、電源的外特性
3、基爾霍夫定律的驗證
4、RLC串聯諧振電路
5、戴維南定理驗證
6、單相交流電路功率因數
7、三相交流電路
8、楞次定律的驗證
9、變壓器
10、二階是民路響應
11、伏安法測電阻
12、電阻的串聯
13、電阻的并聯
14、電阻混聯
15、電阻的分壓電路
16、電源電動勢的內阻測定
17、電流表和電壓表的擴程
18、歐姆定律
19、負載獲得最大功率的條件
20、直流電橋測電阻
21、燈絲伏安特性的測定
22、基爾霍夫第一定律
23、基爾霍夫第二定律
24、支路電流法
25、樓梯燈開關控制
26、疊加定律
27、星形和三角形電路等交互換
28、互易定理
29、諾頓定理
30、電壓控制電流源的測試
31、RL串聯部分
32、RC串聯電路的阻抗和電壓三角形
33、RCL并聯諧振電路
34電容器的并聯
35、電容器的串聯
36、電容器的混聯
37、電容器的充放電
38、電容器在交直流中的作用
39、負載獲得最大功率的條件
40、驗證純電感、純電容電路電流、電壓相位
41、單相交流電路實驗
42、電流互感器原理
43、電壓互感器原理
44、日光燈電路
45、三相負載的星形聯接
46、三相負載的三角形連接
47、一階RC電路的過渡過程
48、一階RL電路的過渡過程
49、二階電路的過渡過程
50、RC選頻網絡
51、電磁感應現象的研究
52、互感現象
53、通電、斷電自感現象
54、磁耦合線圈的同名
55、磁耦合線圈的異名端
2、電子部分：
1、晶體三極管的輸入輸出特性
2、低頻小信號放大器電路實驗
3、負反饋對放大器性能的影響
4、差動放大器的研究
5、單結晶體管觸發電路
6、單相橋式整流、濾波電路實驗
7、串聯型穩壓電路
8、正弦波振蕩器
9、555時差基電路的應用
10、計數譯碼顯示實驗
11、二極管正向特性
12、二極管反向特性
13、測試三級管電源放大倍數
14、共發射極電路
15、發光二極管實驗
16、帶負載單級小信號電壓放大
17、分析Ce對低頻特性的影響
18、電壓負反饋偏置電路
19、分壓式電流負反饋偏置電路
20、用熱敏電阻穩定工作點電路
21、用二極管穩定工作
22、共基極放大電路
23、共集電極放大電路
24、場效應管測試電路
25、共源極基本放大電路
26、結型場效應管放大器
27、場效應管分壓式自偏壓
28、場效應管共漏極電路
29、場效應管共柵極電路
30、兩級阻容耦合放大電路
31、單管阻容放大實驗電路
32、直接耦合放大電路
33、兩管直接耦合放大電路
34、射極輸出電路增強帶負載能力的阻容耦合電路
35、用電阻提高后級發射極電位
36、用穩壓管提高后級發射極電位
37、變壓器耦合放大電路
38、甲類功率放大電路
39、乙類功率放大電路
40、串聯電流負反饋電路
41、串聯電壓負反饋電路
42、并聯電壓負反饋電路
43、并聯電流負反饋電路
44、共基共射極放大電路
45、自舉射極輸出電路
46、射極輸出電路
47、用電容衰減高頻電壓
48、NPN-PNP直接耦合放大電路
49、場效應管三極管組成放大電路
50、用負反饋消除自激振蕩
51、負反饋在磁頭放大電路中的應用
52、晶體管開關作用
53、RC移相振蕩電路
54、RC橋式振蕩電路
55、雙T選頻網絡電路
56、變壓器反饋式振蕩電路
57、電容三點式振蕩電路
58、電感式振蕩電路
59、差動放大電路的基本形式
60、長尾式差動放大是民路
61、三管OTL互補對稱電路
62、四管OTL互補推挽功率放大電路
63、差動輸入單端輸出
64、差動輸入雙端輸出
65、單端輸入單端輸出
66、雙電源長尾式差動放大電路
67、具有恒流源的差動放大電路
68、集成功率放大器
69、反相運算基本電路
70、運放用作交流比例放大
71、Vos的簡易測量
72、Ib的簡易測量
73、Ios的簡易測量
74、CMRR的簡易測量
75、Vicm的簡易測量
76、Aod的簡易測量
77、Vopp的簡易測量
78、SR的簡易測量
79、引到反相端輔助調零措施
80、引到同相端輔助調零措施
81、同相輸入求和運算
82、基本同相放大接法
83、利用三極管的基極電流實現對IOS的溫度補償
84、反相輸入保護措施
85、對電容負載進行校正的措施
86、使互補管工作在甲乙類的擴大輸出電流措施
87、同相輸入保護措施
88、利用穩壓管保護器件
89、電源極性錯接的保護
90、反相運算基本電路
91、傳感元件通過電橋的形式將物理量變成電量
92、硅光電二極管放大電路
93、利用三極管來保護器件
94、反相運算基本電路
95、電源起動瞬間過壓保護
96、基本同相運算電路
97、差動輸入運算電路
98、可調增益的差動運算電路
99、反相輸入求和運算
100、對電容負載進行校正的措施
101、雙端輸入求和運算
102、基本積分電路
103、EC考慮泄漏陰時的積分運算電路
104、提高積分時間常數的措施
105、快速積分電路
106、模擬一階段微分方程的電路
107、模擬二階段微分方程的電路
108、基本功微分電路
109、基本對數運算電路
110、實用微分電路
111、利用間接方法得到近似微分
112、反對數放大的基本電路
113、簡單的過零比較電路
114、利用三極管對數特性組成的對數運算電路
115、具有滯迥特性的比較電路
116、雙限比較電路
117、利用二極管作為上限檢測
118、幅度選擇電路
119、RC無源網絡的低通濾波電路
120、同相輸入一階低通濾波電路
121、反相輸入一階低通濾波電路
122、簡單的二階RC濾波電路
123、典型二階RC有源低通濾波電路
124、二階有波低通濾波電路
125、反饋二階有源低通濾波電路
126、典型二階高通有源濾波電路
127、基本帶通濾波電路
128、典型帶通濾波電路
129、用雙T網絡組成的帶阻濾波電
130、甚低頻正弦波振蕩電路
131、能同時產生正弦和余弦電壓的振蕩電路
132、矩形波振蕩電路
133、寬度可調的矩形波發生器
134、幅度和頻率均可調的鋸齒波發生器
135、幅度頻率可調的鋸齒發生器
136、單相半波整流電路
137、單相全波整流電路
138、單相橋式整流常用畫法電路
139、全波整流電路的最大反向峰值電壓
140、電容濾波電路
141、電容濾波帶電阻負載
142、RC濾波電路
143、多段RC濾波電路
144、基本LC濾波電路
145、型濾波電路
146、二倍壓整流電路
147、三倍壓整流電路
148、基本穩壓電路
149、基本調整管穩壓電路
150、具有放大環節的穩壓電路(一)
151、具有放大環節的穩壓電路(二)
152、并聯穩壓電路
153、串聯型開關穩壓電路
154、三端集成穩壓電路
155、正電源輸出可調的集成穩壓電路
156、電子濾波電路
157、調整管穩流電路
158、充電用硅整流器原
159、單相全波可控硅整流
160、單相半波可控硅整流
161、單相橋式可控硅整流
162、單相半波可控硅整流滯觸發器
163、單相橋式可控硅整流流滯觸發器
164、晶閘管測試電路橋式可控硅整流
165、電阻、電容、二極管觸發電路
166、電子調壓電路單路
167、測單結管
168、移相觸發電路
169、單結管觸發應用電路
170、用LM7805組成的5-15V可調電源
171、用LM317組成的軟啟動穩壓電
172、二極管非門
173、二極管或非門
174、三極管非門
175、三極管與非門
176、三極管或非門
177、三極管雙穩態電路
178、三極管單穩態電路
179、三極管多諧振蕩電路
180、射極耦合雙穩態電路
181、集成施密特電路
182、對稱式多諧和振蕩器
183、環形多諧振蕩器
184、微分形單穩態電路
185、矩形波發生器
186、測試TTL與非門的輸入短路電路IIS
187、測試TTL與非門的最小輸入高電平Von
188、測試TTL與非門的最大輸入高電平Voff
189、測試TTL與非門的輸出最高電平VOH
190、測試TTL與非門的輸出最低電平BOL
191、測試TTL與非門的空載功
192、測試TTL與非門空載截止電流IIH
193、測試TTL與非門的扇出系數
194、TTL與門
195、TTL或門
196、TTL非門
198、TTL與非門
199、RS觸發器
200、JK觸發器
201、D觸發器
202、8421編碼器
203、8421譯碼器換壓器
204、555直流—交流式換壓器
205、二—十進制計數器、十進制計數器
206、七段譯碼器
207、用分離元件組成TTL與非門
208、全加器
209、數據選擇器
210、雙向移位寄存器
211、三態門
212、與非門功能測試
213、利用復位法接成的六進制計數器
214、液位光電控制
215、簡單的溫控電路
216、光控簡易路燈自動開關電路
217、互補音頻振蕩響器
218、音樂門鈴電路
219、電子報警器電路
220、閃光燈電路
221、電子門鈴電路
222、音樂集成報警電路
223、排風扇自動啟閉電路
224、家用調光臺燈電路
|
元件名稱
|
規格及型號
|
數量
|
備注
|
|
電阻器
|
1Ω
|
1
|
1/2W
|
|
電阻器
|
5.1Ω
|
2
|
1/2W
|
|
電阻器
|
10Ω
|
1
|
1/2W
|
|
電阻器
|
20Ω
|
1
|
1/2W
|
|
電阻器
|
30Ω
|
2
|
1/2W
|
|
電阻器
|
39Ω
|
1
|
1/2W
|
|
電阻器
|
51Ω
|
2
|
1/2W
|
|
電阻器
|
75Ω
|
1
|
1/2W
|
|
電阻器
|
100Ω
|
3
|
1/2W
|
|
電阻器
|
150Ω
|
1
|
1/2W
|
|
電阻器
|
200Ω
|
1
|
1/8W
|
|
電阻器
|
300Ω
|
3
|
1/8W
|
|
電阻器
|
470Ω
|
1
|
1/8W
|
|
電阻器
|
510Ω
|
2
|
1/8W
|
|
電阻器
|
680Ω
|
1
|
1/8W
|
|
電阻器
|
1K
|
3
|
1/8W
|
|
電阻器
|
1.2K
|
2
|
1/8W
|
|
電阻器
|
1.5K
|
2
|
1/8W
|
|
電阻器
|
2K
|
3
|
1/8W
|
|
電阻器
|
2.4K
|
1
|
1/8W
|
|
電阻器
|
3K
|
2
|
1/8W
|
|
電阻器
|
3.3K
|
1
|
1/8W
|
|
電阻器
|
3.9K
|
1
|
1/8W
|
|
電阻器
|
4.3K
|
1
|
1/8W
|
|
電阻器
|
4.7K
|
2
|
1/8W
|
|
電阻器
|
5.1K
|
3
|
1/8W
|
|
電阻器
|
6.8K
|
1
|
1/8W
|
|
電阻器
|
7.5K
|
1
|
1/8W
|
|
電阻器
|
8.2K
|
1
|
1/8W
|
|
電阻器
|
10K
|
4
|
1/8W
|
|
電阻器
|
13K
|
1
|
1/8W
|
|
電阻器
|
15K
|
2
|
1/8W
|
|
電阻器
|
20K
|
2
|
1/8W
|
|
電阻器
|
30K
|
2
|
1/8W
|
|
電阻器
|
33K
|
1
|
1/8W
|
|
電阻器
|
39K
|
1
|
1/8W
|
|
電阻器
|
47K
|
2
|
1/8W
|
|
電阻器
|
51K
|
1
|
1/8W
|
|
電阻器
|
75K
|
1
|
1/8W
|
|
電阻器
|
100K
|
4
|
1/8W
|
|
電阻器
|
150K
|
1
|
1/8W
|
|
電阻器
|
200K
|
2
|
1/8W
|
|
電阻器
|
300K
|
1
|
1/8W
|
|
電阻器
|
470K
|
1
|
1/8W
|
|
電阻器
|
510K
|
1
|
1/8W
|
|
電阻器
|
1M
|
1
|
1/8W
|
|
電阻器
|
10M
|
2
|
1/8W
|
|
熱敏電阻器
|
1K
|
1
|
|
|
電容器
|
200PF
|
1
|
|
|
電容器
|
3300PF
|
1
|
|
|
電容器
|
63V 0.01μF
|
2
|
|
|
電容器
|
63V 0.022μF
|
1
|
|
|
電容器
|
63V 0.033μF
|
1
|
|
|
電容器
|
63V 0.1μF
|
2
|
|
|
電容器
|
250V 1μF
|
1
|
|
|
電容器
|
250V 2μF
|
1
|
|
|
電容器
|
25V 0.47μF
|
1
|
|
|
電容器
|
25V 4.7μF
|
1
|
|
|
電容器
|
25V 10μF
|
2
|
|
|
電容器
|
25V 22μF
|
1
|
|
|
電容器
|
25V 33μF
|
1
|
|
|
電容器
|
25V 47μF
|
2
|
|
|
電容器
|
25V 100μF
|
3
|
|
|
電容器
|
25V 220μF
|
1
|
|
|
電容器
|
25V 470μF
|
1
|
|
|
二極管
|
1N4007
|
4
|
2CP
|
|
二極管
|
2AP9
|
2
|
|
|
光敏二極管
|
2CU
|
1
|
|
|
發光二極管
|
LED(紅)
|
2
|
|
|
穩壓二極管
|
2CW53
|
2
|
5.5V
|
|
晶體振蕩器
|
3.5MHZ
|
1
|
TXAL
|
|
連接插座
|
|
31
|
|
|
可變電阻器
|
WH5 470Ω
|
1
|
|
|
可變電阻器
|
WH5 1K
|
1
|
|
|
可變電阻器
|
WH5 4.7K
|
1
|
|
|
可變電阻器
|
WH5 10K
|
1
|
|
|
可變電阻器
|
WH5 47K
|
1
|
|
|
可變電阻器
|
WH5 100K
|
1
|
|
|
可變電阻器
|
WH5 470K
|
1
|
|
|
可變電阻器
|
WH5 1M
|
1
|
|
|
電感器
|
180mH
|
1
|
|
|
直流小電機
|
1.5V-3V
|
1
|
|
|
指示燈
|
6.3V 100mA
|
2
|
|
|
插口燈座
|
|
8
|
|
|
日光燈管座
|
|
2
|
|
|
啟動器座
|
|
1
|
|
|
扭子開關
|
1*1
|
4
|
|
|
扭子開關
|
1*21
|
1
|
|
|
扭子開關
|
1*2R
|
1
|
|
|
電位器
|
WH5 470ΩR
|
1
|
|
|
電位器
|
WH5 1KR
|
1
|
|
|
電位器
|
WH5 4.7KL
|
1
|
|
|
電位器
|
WH5 4.7KR
|
1
|
|
|
電位器
|
WH5 10KL
|
1
|
|
|
電位器
|
WH5 10KR
|
1
|
|
|
電位器
|
WH5 100KR
|
1
|
|
|
場效應管
|
3DJ6L
|
1
|
|
|
場效應管
|
3DJ6R
|
1
|
|
|
可控硅
|
KP1L
|
1
|
|
|
可控硅
|
KP1R
|
1
|
|
|
單結管
|
BT33L
|
1
|
|
|
三極管
|
2CS2655
|
1
|
NPN
|
|
三極管
|
2SA1020R
|
1
|
PNP
|
|
三極管
|
9011L
|
2
|
NPN
|
|
三極管
|
9011R
|
2
|
NPN
|
|
三極管
|
9012L
|
1
|
PNP
|
|
三極管
|
9012R
|
2
|
PNP
|
|
三極管
|
9013L
|
1
|
NPN
|
|
三極管
|
9013R
|
1
|
NPN
|
|
三極管
|
3AX31R
|
1
|
PNP
|
|
三極管
|
3AX31L
|
1
|
PNP
|
|
三端穩壓器
|
LM317
|
1
|
|
|
三端穩壓器
|
LM7805
|
1
|
|
|
運算放大
|
LM358
|
2
|
|
|
十字連接插座
|
|
1
|
|
|
×字連接插座
|
|
1
|
|
|
全橋堆
|
1A/50V
|
1
|
|
|
音樂集成
|
YYP
|
1
|
|
|
時基集成
|
N555
|
1
|
|
|
繼電器
|
4098/6V
|
1
|
|
|
喇叭
|
0.5W
|
1
|
|
|
電平開關
|
DPKG-7
|
1
|
|
|
電平指示
|
DPZS-10
|
1
|
|
|
數碼器
|
SR546
|
1
|
|
|
輸出變壓器
|
音頻
|
1
|
|
|
輸入變壓器
|
音頻
|
1
|
|
|
集成測試座
|
14T
|
1
|
|
|
集成測試座
|
16T
|
1
|
|
|
編碼器
|
74LS147
|
1
|
元件
|
|
TTL與非門
|
74LS00
|
1
|
元件
|
|
TTL非門
|
74LS04
|
1
|
元件
|
|
TTL與門
|
74LS08
|
1
|
元件
|
|
TTL或非門
|
74LS32
|
1
|
元件
|
|
譯碼器
|
74LS42
|
1
|
元件
|
|
Ｄ觸發器
|
74LS74
|
1
|
元件
|
|
JK觸發器
|
74LS112
|
1
|
元件
|
|
譯碼器
|
74LS247
|
1
|
元件
|
|
三態門
|
74LS125
|
1
|
元件
|
|
數據選擇器
|
74LS153
|
1
|
元件
|
|
加法器
|
74LS183
|
1
|
元件
|
|
移位寄存器
|
74LS194
|
1
|
元件
|
|
CMOS與非門
|
CD4011
|
1
|
元件
|
|
原線圈
|
Φ12 11mH
|
1
|
|
|
副線圈
|
Φ20 28mH
|
1
|
|
|
條形磁鐵
|
|
1
|
|
|
鎮流器
|
8W
|
1
|
|
|
電源變壓器
|
220V/6V
|
1
|
|
|
小白熾燈
|
220V/15V
|
8
|
|
|
啟動器
|
|
1
|
|
|
日光燈管
|
220V/8W
|
1
|
|
|
插頭導線
|
20cm
|
20
|
|
|
插頭導線
|
70cm
|
6
|
|
|
插頭導線
|
50cm
|
3
|
|
|
尖嘴鉗
|
|
1
|
|
|
剝線鉗
|
|
1
|
|
|
螺絲刀
|
一字
|
1
|
|
|
螺絲刀
|
十字
|
1
|
|
|
保險管
|
3A
|
1
|
老師桌
|
|
烙鐵
|
35W
|
1
|
老師桌
|
|
烙鐵架
|
|
1
|
老師桌
|
|
焊錫絲
|
|
1個
|
老師桌
|
|
萬用表
|
|
1
|
|
|
電池
|
9V
|
1
|
|
|
電池
|
1.5V
|
1
|
|
|
通用電路板
|
30×35cm
|
2
|
|
|
手槍鉆
|
|
1
|
老師桌
|
|
說明書
|
|
1
|
|
|
實驗桌
|
|
1
|
|
|
電學實驗臺
|
|
1
|
|
|
塑料凳
|
|
2
|
|
|
示教板
|
|
1
|
老師桌
|
|
學生電源控制器
|
|
1
|
老師桌
|
|
號碼紙
|
|
1套
|
|
|
電纜線
|
|
若干
|
|
|
壓線槽
|
|
若干
|
|
|
防火皮
|
|
1
|
學生桌
|
