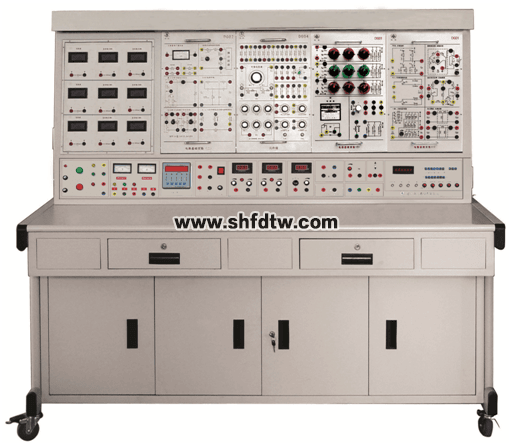

TW-188G型電工電子電拖可編程應用綜合實訓裝置

一、概述

TW-188G型電工電子電拖可編程應用綜合實訓裝置吸收了國內國外先進教學儀器的優點，充分考 慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電 源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越， 是各大中專院校實驗室建設的最佳選擇。

用途: 適用大中專院?！半姽せA(chǔ)”、“電工學”、“數電”、“模電”、“電機學”、 “電機與電力拖動”、“電氣控制”、“繼電接觸控制”“可編程”等課程的實驗教學。并可擴展“可 編程控制器”及“電機變頻控制”等實驗內容。

配套：《電工技能與實訓仿真教學系統軟件》、《電子技能與實訓仿真教學系統軟件》《三菱可編程仿真教學軟件》

（1）實驗器材

利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。

（2）典型電路

實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用

（3）電路原理

該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度?？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。

（4）接線練習

學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示?？梢杂?xùn)練學生的規范接線和提供對電路的熟悉程度

（5）實驗仿真

學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。

二、特點：

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。

3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

三、技術指標及說明:

1、外型尺寸：170x70x163cm

2、工作電源：交流三相四線380±5%   50HZ

3、輸入功率：<1.5KVA

4、輸出交流電源：三相四線380V。

5、人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。

6、直流穩壓電源：兩組0--30V連續可調，自動繼電器換檔，數字表顯示，自動過載保護、指示和自動恢復功能。

7、恒流源：0--200mA連續可調，數字表顯示，開路保護。

8、定時器兼報警記錄儀：電源控制屏內配有定時器兼報警記錄儀，具有設定實驗時間、記錄報警次數等功能

9、函數信號發生器：1、波形：正弦波、三角波、方波。

2、頻率范圍：5Hz－550KHz分段連續可調。

3、正弦波失真度：10Hz-100KHz小于1%。

4、輸出幅度：正弦波大于0-14Vp-p。

頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。

10、直流數字電壓表：微處理器制作；0.5級精度；測量范圍：0－300V。

11、直流數字毫安表：微處理器制作；0.5級精度；測量范圍：0－500mA。

12、直流數字電流表：微處理器制作；0.5級精度；測量范圍：0－5A。

13、交流數字電壓表：最新專業MCU制作；精度0.5級，測量范圍：0－450V。

14、交流數字電流表：最新專業MCU制作；精度0.5級，測量范圍：0－5A。

15、實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

16、實驗掛箱：

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。

（1）電工實驗掛箱一

設有RC串并聯選頻網絡實驗電路、戴維南定理/諾頓定理實驗電路、RLC串聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（2）電工實驗掛箱二

設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測

定實驗電路、RC雙T選頻網絡實驗電路、電壓源與電流源的等效變換實驗電路、RLC元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（3）電工實驗掛箱三

設有燈組（9個15W彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（36V/220V、50W）一個。

（4）元件箱

設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個0-99999.9歐/2W

的電阻箱。

（5）受控源、回轉器掛箱

設有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。

（7）模擬電子實驗掛箱

設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗?zāi)K、分離、集成功率放大實驗?zāi)K。

（8）數字電子實驗掛箱

設有8位邏輯電平開關、8位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座8P、14P、16P、28P、40P等若干以及實驗所需的電阻器、電位器三極管等。

（9）繼電控制實驗掛箱一

配備交流接觸器3只帶通電指示，熱繼電器1只，時間繼電器1只，啟動停止按鈕2只，保險絲座3只，三相開關一只。

（10）繼電控制實驗掛箱二

配備 BK變壓器1只。交流接觸器1只帶通電指示，熱繼電器1只，啟動停止按鈕2只，保險絲座3只，三相開關一只。整流橋1組。指示燈3只。

（12）可編程主機模塊

◆PLC主機選用：西門子1214C 數字量輸入14點/數字量輸出10點

（13）可編程模擬實驗?zāi)K（一）（二）（三）（四）

◆由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換

13、每套需配置一臺電腦(學校自備)

四、實驗器材配置

1、實驗桌：全鋼結構，鋼質噴塑，耐磨防火面板，設有抽屜、柜子用于存放工具、配件等。

2、電源控制屏：包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、交流低壓電源。

3、180W三相異步電動機1臺：星形/三角形聯接；鋁合金外殼。

4、實驗導線、實驗指導書、使用說明書1套。

五、實驗項目

(1)電工實驗項目

1、基本電工儀表的使用與測量誤差的計算

2、減小儀表測量誤差的方法

3、歐姆定律

4、電阻的串、并、混聯電路

5、電阻分壓器電路

6、電容的串、并、混聯電路

7、電容的充放電電路

8、伏安法測電阻

9、節點電壓法

10、回路電壓法

11、支路電流法

12、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值

13、電壓表量程的擴展

14、電流表量程的擴展

15、電路元件的伏安特性

16、直流電阻電路故障的檢查

17、電路中電位的測量

18、基爾霍夫電壓定律

19、基爾霍夫電流定律

20電壓源外特性的測定疊加原理

21、疊加原理

22、電壓源與電流源的等效變換

23、負載獲得最大功率的條件

24、戴維南定理

25、諾頓定理

26、互易定理

27、二端口網絡

28、雙聯開關兩地控制

29、RLC串聯交流電路

30、RLC并聯交流電路

31、RLC串聯諧振電路

32、電感、電容元件在直流和交流電路中的特性

33、正弦穩態下RL、RC串聯電路

34、日光燈電路的連接

35、提高功率因數的方法

36、電磁感應現象

37、互感耦合電路

38、互感線圈同名端的判斷

39、一階電路過渡過程的研究

40、二階電路過渡過程的研究

41、單相變壓器

42、變壓器參數測定及繞組極性判別

43、交流電路參數的測量

44、三相負載的星形聯結

45、三相負載的三角形聯結

46、三相交流電路功率的測量

47、功率因數及相序的測量

48、單相電度表的安裝及使用

49、三相鼠籠式異步電動機的使用

50、三相異步電動機點動控制

51、三相異步電動機自鎖控制

52、三相異步電動機既可點動又自鎖控制

53、接觸器聯鎖正反轉控制

54、按鈕聯鎖正反轉控制

55、接觸器和按鈕雙重聯鎖正反轉控制

(2)模擬電路實驗項目

1、常用電子儀器的使用

2、二極管的簡單測試

3、晶體三極管輸入輸出特性實驗

4、單級放大電路

5、兩級放大電路

6、負反饋放大電路

7、射極跟隨器

8、差動放大電路

9、場效應管放大器

10、RC正弦波振蕩電路

11、LC振蕩器及選頻放大器

12、集成運放的基本參數測試

13、集成運放比例求和運算電路

14、集成運放的積分、微分電路

15、集成運放的電壓比較器電路

16、波形發生器

17、有源濾波器

18、集成功率放大器

19、互補對稱功率放大器

20、集成穩壓器

21、串聯穩壓電路

22、晶閘管可控整流電路

(3)數字電路實驗項目

1、晶體管開關特性、限幅器與鉗位器

2、TTL集成邏輯門的邏輯功能與參數測試

3、CMOS集成邏輯門的邏輯功能與參數測試

4、集成邏輯電路的連接和驅動

5、組合邏輯電路的設計與測試

6、譯碼器及其應用

7、數據選擇器及其應用

8、觸發器及其應用

9、計數器及其應用

10、移位寄存器及其應用

11、脈沖分配器及其應用

12、使用門電路產生脈沖信號——自激多諧振蕩器

13、單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

14、555時基電路及其應用

(4)電拖實驗項目

1、接觸器點 動控制線路

2、接觸器自鎖控制線路

3、點動控制又可自鎖控制線路

4、接觸器聯鎖正反轉控制線路

5、按鈕聯鎖正反轉控制線路

6、按鈕和接觸器雙重聯鎖正反轉控制線路

7、啟動順序控制線路(一)

8、啟動順序控制線路(二)

9、停止順序控制線路

10、兩地控制線路

11、手動接觸器控制串聯電阻降壓?jiǎn)?dòng)電路

12、時間繼電器控制串聯電阻降壓?jiǎn)?dòng)電路

13、接觸器控制Y-△ 降壓?jiǎn)?dòng)控制電路

14、時間繼電器控制Y-△降壓?jiǎn)?dòng)控制電路

15、異步電動機能耗制動控制線路

16、C620車床的電氣控制

(5)可編程實驗項目：

1）與、或、非邏輯功能實驗

2）定時器、計數器功能實驗

3）跳轉、分支功能實驗

4）移位寄存器實驗

5）數據處理功能實驗

6）微分、位操作實驗

7）交通信號燈控制PLC自動控制

8）水塔水位自動控制PLC自動控制

9）自控成型機PLC自動控制

10）自控軋鋼機PLC自動控制

11）多種液體自動混合PLC自動控制

12）自動送料裝車系統PLC自動控制

13）郵件分揀機PLC自動控制

14）電梯控制PLC自動控制

15）機械手控制PLC自動控制

16）五相步進電機模擬控制PLC自動控制

17）自動飲料售貨機PLC自動控制

18）自動洗衣機系統PLC自動控制

19）電鍍車間生產系統PLC自動控制

20）加工中心刀具庫選擇控制PLC自動控制

21）LED數碼管實驗

22）天塔之光PLC自動控制

23）增加基礎實驗內容

24) PLC控制的三相異步電動機正反轉控制

25) PLC控制的三相異步電動機Y/△啟動控制

26) PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制

27) PLC控制的三相異步電動機能耗制動控制
