TWY-XD08新能源汽車電力電子控制技術實訓模塊

一、概 述

“新能源汽車電力電子技術基礎實訓模塊”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合勞保出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置。

二、技術特點

1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。

4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。

三、技術性能

1.輸入電壓：三相四線～380V±10%  50Hz

2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5kVA

4.裝置尺寸：1600mm×700mm×1500mm （5%左右）

四、實訓裝置基本裝備

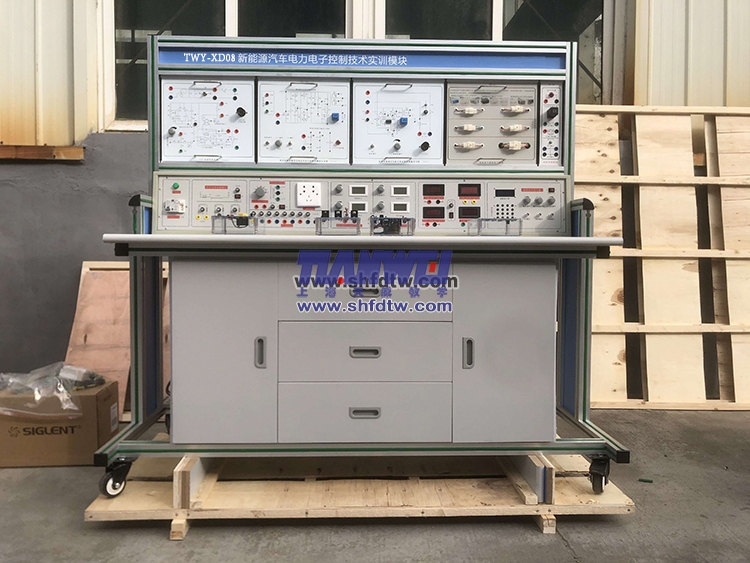

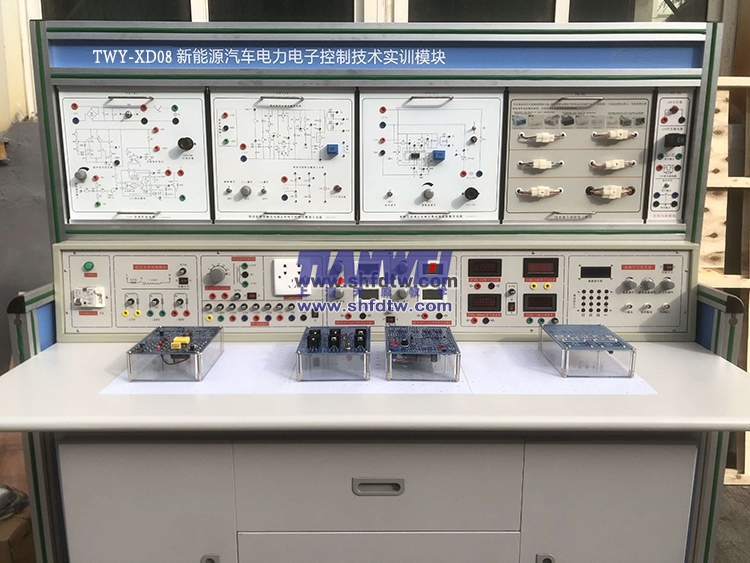

實訓裝置由控制屏、實訓桌以及各個實訓組件構成

（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上可掛實訓組件。

（二）實訓組件：

1.PE-01交流電源及控制屏組件

提供三相交流電源，自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。

（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。

（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

（3）交流電參數表單元

提供直有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷，自動切換，精度0.5級，三位半數顯，輸入阻抗10MΩ。

提供真有效值交流數字電流表1只，測量范圍0～5A，量程自動判斷，自動切換，精度0.5級，三位半數顯。

（4）直流電參表單元

提供直流數字電壓表一只，測量范圍0～300V，精度0.5級，三位半數顯，輸入阻抗10MΩ。

提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。

（5）三同步變壓器單元

提供三相同步變壓器一只，電壓380V//15V*3。

（6）電抗器單元

提供平波電抗器一組，可供100mH、200mH、700mH選擇。

（7）提供AC220電源輸出，供外部儀器使用。

2.PE-02功率二極管組件

提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。

3.PE-03晶閘管組件

提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。

4.PE-05 GTR、MOSFET、IGBT組件

提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件

5.PE-9給定及電壓指示組件

提供連續可調的+15V和-15V給定電壓，帶輸出指示。

6.PE-12 B TCA785集成觸發電路

提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。

7.PE-13 TC787觸發電路組件

采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能

8.PE-14可調電阻組件

提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用

9.PE-16 直流斬波電路實訓

提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）等典型實驗。

10.PE-17 SPWM交直交逆變電路

提供SPWM單相交直交逆變電路原理。

五、實訓項目

1.電力電子器件導電特性實訓

1)電力二極管特性測試

2)晶閘管SCR特性特性測試

3)IGBT特性測試

4)MOSFET特性測試

5)GTR特性測試

2.觸發電路實訓

1)西門子TCA785單相集成觸發電路調試

2)西門子TCA787三相集成觸發電路調試

3.整流電路實訓

電力二極管不控整流

1)單相半波不控整流電路

2)單相全波橋式不控整流

3)三相星形連接不控整流電路

4)三相橋式全波不控整流

晶閘管可控整流

1)單相半波可控整流

2)單相橋式半控整流

3)單相橋式全控整流

4)三相半波可控整流

5)三相橋式半控整流電路

6)三相橋式全控整流

4.逆變電路實訓

1）SPWM單相交直交逆變電路原理

5.交流調壓電路實訓

1）單相晶閘管交流調壓電路

2）三相晶閘管交流調壓電路

6.IGBT直流斬波電路實訓

1）降壓斬波電路（Buck Chopper）

2）升壓斬波電路（Boost Chopper）

3）升降壓斬波電路（Boost -Buck Chopper）
