TWDDZ-03新能源汽車電力電子技術基礎實訓
一、概 述
“新能源汽車電力電子技術基礎實訓模塊”是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合勞保出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置。
二、技術特點
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.裝置尺寸：1650mm×700mm×1580mm （5%左右）
四、實訓裝置基本裝備

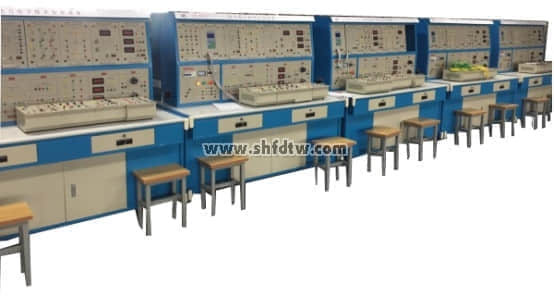

實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
1.PE-01交流電源組件
提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。
（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2.PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
3.PE-03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。
4.PE-04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓
5.PE-05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件
6.PE-06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只
7.PE-07 三同步變壓器組件
設有由三同步變壓器及一只三刀三擲開關組成。
8.PE-07D燈組負載組件
由三只250V/4A燈座組成，實訓時作為電阻性負載使用
9.PE-08電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只
10.PE-9給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示。
11.PE-10交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷，自動切換，精度0.5級，三位半數顯，輸入阻抗10MΩ。
提供真有效值交流數字電流表兩只，測量范圍0～5A，量程自動判斷，自動切換，精度0.5級，三位半數顯。
12.PE-11直流電參表組件
提供直流數字電壓表一只，測量范圍0～300V，精度0.5級，三位半數顯，輸入阻抗10MΩ
提供直流數字電流表兩只，測量范圍0～5A，精度0.5級，三位半數顯。
13.PE-12單相晶閘管觸發電路（BT35單結晶體管）
提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；
14.PE-12 B TCA785集成觸發電路
提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
15.PE-13 TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
16.PE-14可調電阻組件
提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用
17.PE-16 直流斬波電路實訓
提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）等典型實驗。
18.電工/電子/電拖/自動控制3D建模模擬實訓系統1套
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練
19.提供安全用電仿真軟件一套。
■安全用電常識
1．人體觸電的方式：單相觸電、兩相觸電、跨步電壓觸電、懸浮電路觸電。
2．安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用。
3．保護接地與保護接零：保護接地、保護接零。
4．觸電現場急救措施：使觸電者盡快脫離電源、判斷觸電者傷害程度、對不同情況的救治。
■常用電工工具
1．通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡扳手、電工刀、鑷子。
2．線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具。
3．設備裝修工具：拉具、噴燈、梯子。
■常用導線的連接
1．線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線。
2．導線線頭的連接：單股銅芯導線、股銅芯導線、鋁導線。
3．線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁。
4．線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管。
20.提供電子儀表儀器仿真教學實訓軟件1套（具有著作權）
21.嵌入式多功能網絡虛擬儀器（要求一體嵌入式，不需電腦配套使用，規格：28*25*20CM，與開放實驗室信息管理系統配套使用）
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、儀器包括
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
6)、提供LabVIEW虛擬儀器軟件（拷貝版）
七、設備配置清單
|
序號
|
編號
|
名 稱
|
數量
|
|
1
|
PE-01
|
交流電源組件
|
1件
|
|
2
|
PE-02
|
功率二極管組件
|
1張
|
|
3
|
PE-03
|
晶閘管組件
|
1件
|
|
4
|
PE-04
|
雙向晶閘管組件
|
1件
|
|
5
|
PE-05
|
GTR、MOSFET、IGBT組件
|
1件
|
|
6
|
PE-06
|
三相芯式變壓器組件
|
1件
|
|
7
|
PE-07
|
同步變壓器組件
|
1件
|
|
8
|
PE-07D
|
燈組負載組件
|
1件
|
|
9
|
PE-08
|
電抗器、變壓器組件
|
1件
|
|
10
|
PE-9
|
給定及電壓指示組件
|
1件
|
|
11
|
PE-10
|
交流電參數表組件
|
1件
|
|
12
|
PE-11
|
直流電參表組件
|
1件
|
|
13
|
PE-12
|
單結晶閘管觸發電路
|
1件
|
|
14
|
PE-12B
|
TC785觸發電路
|
1件
|
|
15
|
PE-13
|
TC787觸發電路組件
|
1件
|
|
16
|
PE-14
|
可調電阻組件
|
1件
|
|
17
|
PE-16
|
直流斬波電路
|
1件
|
|
18
|
實驗桌
|
鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料
|
1臺
|
|
18
|
實驗臺
|
|
1套
|
|
19
|
學生凳
|
鋼木方凳
|
2張
|
|
20
|
實訓連接線
|
配備兩種不同的實訓聯接線，兩種不可以互插，實訓安全。
|
1套
|
|
21
|
實驗指導書
|
|
1套
|
|
22
|
仿真軟件
|
詳見附件
|
1套
|
附一：電子電拖及自動控制技能鑒定仿真軟件（具有軟著作權）
一、軟件特點
1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。
2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。
3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。
4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。
5．在表現形式上，不以實物照片而滿足，而是為追求情景性效果采用三維建模技術。
6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。
7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
二、軟件仿真實訓內容：
|
一級模塊
|
二級模塊
|
三 級 模 塊
|
|
電工基礎
|
歐姆定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
基爾霍夫定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電磁感應
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
功率因數的提高
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載星形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載三角形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電機與變
壓器
|
變壓器
|
外形
|
原理
|
考考你
|
|
|
|
|
三相異步電動機
|
外形
|
裝配
|
考考你
|
維修
|
|
|
|
電流互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
電壓互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
單相異步電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
伺服電機
|
外形
|
原理
|
考考你
|
|
|
|
|
直流電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
低壓電器
|
接觸器
|
外形
|
原理
|
判斷線圈
|
確定觸點對
|
安裝
|
考考你
|
|
繼電器
|
外形
|
原理
|
測熱元件
|
測觸點
|
考考你
|
|
|
開關
|
外形
|
原理
|
測量
|
考考你
|
|
|
|
按鈕
|
外形
|
考考你
|
|
|
|
|
|
指示燈
|
外形
|
|
|
|
|
|
|
熔斷器
|
外形
|
測量
|
測量2
|
|
|
|
|
接線端子
|
外形
|
|
|
|
|
|
|
電子器件
|
電阻器電位器
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
電容器
|
外形
|
標識
|
使用
|
小測驗
|
測量
|
|
|
電感與小型變壓器
|
外形
|
|
|
|
|
|
|
二極管
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
三極管
|
外形
|
標識
|
小測驗
|
型號判定
|
管腳判定
|
|
|
光電器件
|
外形
|
種類
|
|
|
|
|
|
集成電路
|
外形
|
標識
|
考考你
|
|
|
|
|
晶閘管與單結管電路
|
外形
|
電路
|
測量
|
仿真
|
排故
|
考考你
|
|
電子技術
|
單相橋式整流濾波電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
射極偏置電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
串聯穩壓電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
延時開關電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
RC振蕩電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
直流電動機調速電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
差分放大電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
單結管同步觸發電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
三端可調穩壓電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
宿舍燈控制電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
電力拖動
|
接觸器聯鎖正反轉
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
按扭聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙重聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
反接制動控制電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
Y-Δ降壓啟動電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
手動順序起動控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
直流電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙速電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
電動葫蘆控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
繞線式電動機控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
照明電路
|
日光燈接線
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
兩地?zé)艨刂?/span>
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
機床電路
|
接觸器聯鎖正反轉
|
故障現象
|
排故
|
|
|
|
|
按扭聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
雙重聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
電動機反接制動控制
|
故障現象
|
排故
|
|
|
|
|
Y-Δ降壓啟動電路
|
故障現象
|
排故
|
|
|
|
|
手動順序起動控制
|
故障現象
|
排故
|
|
|
|
|
直流電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
雙速電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
電動葫蘆控制
|
故障現象
|
排故
|
|
|
|
|
繞線式電動機控制
|
故障現象
|
排故
|
|
|
|
|
常用工具
|
驗電筆
|
介紹
|
|
|
|
|
|
|
旋具
|
介紹
|
|
|
|
|
|
|
剝線鉗
|
介紹
|
|
|
|
|
|
|
電工刀
|
介紹
|
|
|
|
|
|
|
電烙鐵
|
介紹
|
|
|
|
|
|
|
儀器儀表
|
萬用表
|
種類
|
面板
|
測電阻
|
測電壓
|
測直流電流
|
測電壓
|
|
兆歐表
|
種類
|
面板
|
測繞組間電阻
|
測電阻
|
考考你
|
|
電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
電壓表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
鉗形電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
直流單臂電橋
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
信號發生器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
普通示波器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
導線連接
|
導線簡介
|
裸線
|
電磁線
|
絕緣線
|
通信電纜
|
|
|
命名法
|
電線命名法
|
射頻電纜命名法
|
|
|
|
線材選用
|
電路條件
|
環境條件
|
導線顏色選用
|
|
導線連接
|
單股芯線連接
|
七股芯線的連接
|
七股芯線T型連接
|
|
線頭絕緣的恢復
|
絕緣材料
|
包纏方法
|
熱縮管
|
|
PLC
|
認識PLC
|
結構
|
I/O單元
|
工作方式
|
簡易編程器
|
|
|
交通信號燈控制系統
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
運行
|
|
可逆運行反接制動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
|
Y-Δ降壓起動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
附2：安全用電仿真軟件（具有軟著作權）
■安全用電常識
1．人體觸電的方式：單相觸電、兩相觸電、跨步電壓觸電、懸浮電路觸電。
2．安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用。
3．保護接地與保護接零：保護接地、保護接零。
4．觸電現場急救措施：使觸電者盡快脫離電源、判斷觸電者傷害程度、對不同情況的救治。
■常用電工工具
1．通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡扳手、電工刀、鑷子。
2．線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具。
3．設備裝修工具：拉具、噴燈、梯子。
■常用導線的連接
1．線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線。
2．導線線頭的連接：單股銅芯導線、股銅芯導線、鋁導線。
3．線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁。
4．線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
附三：開放實驗室信息管理系統：（全室配一套,與虛擬儀器配套使用）
A、．開放實驗室信息管理系統的必要性
學生動手能力的培養、分折問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。但是目前很多學校因師資力量有限無法將實驗室開放，這一方面造成資源浪費另一方面學生又得不到煅煉。針對這一問題，配備本實驗室信息化管理系統，它可有效解決上述矛盾。具備這樣條件的實驗室可以不必配備固定的老師管理和輔導，學生可以自主按排實驗時間并通過刷卡確定機位，并通過學生終端計算機中的實驗課件、儀器儀表介紹課件、自主實驗題庫、在線幫助等資源完成各類實驗。
B、智能開放實驗室管理系統簡介
智能實驗室管理系統（以下稱：本系統）是以標準化實驗室管理思想為基礎、網絡技術為驅動新開發的管理系統。本系統能對實驗室設備及學生實驗過程進行智能化管理，以實時了解實驗室設備狀態及學生實驗完成狀況，跟蹤記錄實驗痕跡，確保老師能了解學生做實驗的流程。
實驗室管理手段包括：短信，郵件，web頁面。
C．開放實驗室資源配置
建設開放實驗室應具備必要的硬件和軟件資源：
（一）硬件資源：
1、手機（可選）：發送和接收實驗室設備管理及狀態信息。
2、管理員PC：用于發送和接收實驗室管理及狀態信息，接收學生的實驗數據（波形，數據包等實驗數據），發送提示信息及試題到學生實驗設備上。
3、服務器：服務器為本系統的核心部分，完成接收管理員控制信息，發送采集到的終端實驗數據到web頁面，對終端設備的控制，終端實驗數據的采集。
4、網絡設備：路由器等，傳輸各種數據。
5、終端：虛擬示波器，發送及接收數據，直接控制設備
（二）軟件資源：
1.web頁面系統，通過web頁面設置本系統的各項參數，個性化定制，實時接收并顯示學生實驗數據，發送控制命令到服務器，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
2.短信控制系統，向特定的手機發送實驗室設備狀態，接收特定手機的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
3.郵件控制系統，向特定的郵箱發送實驗室設備狀態，接收特定郵箱的控制命令，并由服務器發送控制命令到終端，達到控制實驗室設備的目的。
4.數據庫存儲系統，存儲學生實驗過程數據，以便老師后續查看學生的實驗過程。
附4：SY-A11電子儀表儀器仿真教學實訓軟件（具有軟著作權）
含常用電子測量儀器、信號（函數、高頻、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓4個學習任務。
