TW-QN022大眾帕薩特B5-CAN-BUS教學實訓開發軟件及附件
一、產品簡介
該設備采用 全新B5 汽車車身CAN總線系統（帶開發軟件及附件），包含電動窗、中控門鎖及后視鏡系統實物為基礎，充分展示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的組成結構和工作過程。
適用于學校對汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構。
2.操縱電動窗開關、中控門鎖開關及后視鏡開關，可真實演示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及后視鏡系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1740×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1700*900*4mm
|
套
|
1
|
|
2
|
舒適控制單元(ECU)
|
全新
|
套
|
1
|
|
3
|
組合儀表
|
|
套
|
1
|
|
4
|
點火開關
|
|
個
|
1
|
|
5
|
診斷座
|
OBDⅡ
|
個
|
1
|
|
6
|
電動窗總開關
|
|
套
|
1
|
|
7
|
前左右車門電腦
|
|
套
|
1
|
|
8
|
后左右車門電腦
|
|
套
|
1
|
|
9
|
前左右電動窗開關
|
|
套
|
1
|
|
10
|
后左右電動窗開關
|
|
套
|
1
|
|
11
|
前左右門鎖
|
|
套
|
1
|
|
12
|
后左右門鎖
|
|
套
|
1
|
|
13
|
后視鏡調節開關
|
|
套
|
1
|
|
14
|
左右電動后視鏡
|
|
套
|
1
|
|
15
|
保險絲盒
|
|
個
|
1
|
|
16
|
移動臺架(帶自鎖腳輪裝置)
|
1740×600×1700mm(長×寬×高
|
臺
|
1
|
|
17
|
故障模擬與排除裝置
|
|
套
|
1
|
CAN-BUS 開發軟件及附件:
CAN-BUS教學實訓開發軟件

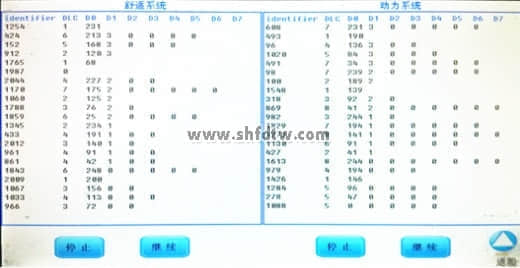

CAN-BUS數據流查看功能界面

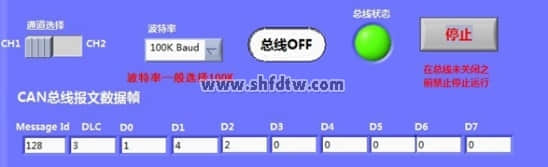

功能控制界面

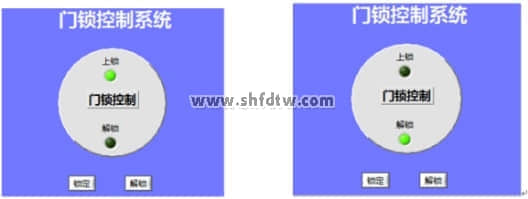

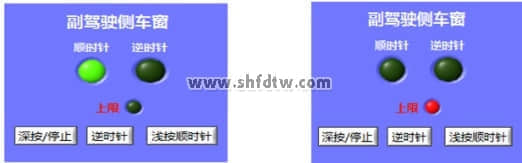

CAN-BUS教學實訓軟件界面部分圖
CAN-BUS教學實訓軟件界面部分圖

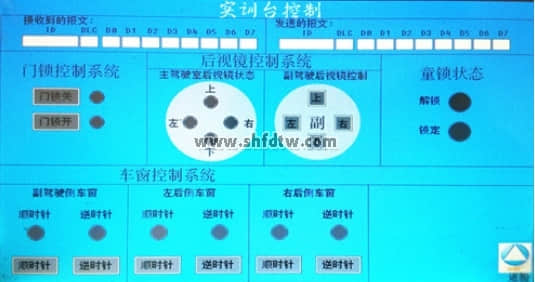

CAN-BUS教學實訓軟件界面部分圖
汽車CAN測量配置表
|
汽車CAN測量盒
|
主要技術參數：
工作電壓：DC5V供電；
數字化彩屏：800*480，7寸LCD觸摸屏 ；
主處理器：120M高速處理器；
CAN接口：雙路CAN接口，支持2.0A，2.0B；
波特率：可適應5K——1Mbps CAN網絡數據通信。
特點：
雙CAN接口；
CAN網絡數據通信；
CAN報文實時監聽和顯示；
實現動力和舒適系統通信數據顯示；
可視化教學與實訓；
可觸摸反控車身單元功能。
附加功能說明
彩屏附帶LED燈板，指示CAN網絡的運行的狀態， LED燈指示的信息主要有副駕駛室車窗，左后車窗，右后車窗。后視鏡，門鎖等狀態
|
|
CAN總線分析儀
|
主要特點：
每個CAN消息均標有100μs精度的時間標簽(time stamp)。
每秒可以處理高達8000個消息。
支持11位標識符(CAN 2.0A)的標準幀和29位標識符(CAN 2.0B active)的擴展幀。
支持?jǐn)?shù)據幀和遠程幀。
可檢測錯誤幀。
具有優越的EMC性能。
分析儀一端是110 cm (44 in.)長的USB線纜，另一端是30 cm (12 in.)長的CAN線纜。
使用DB 9針連接頭接入CAN總線。
可選擇帶電隔離的CAN總線驅動器。
專為USB 2.0設計，兼容 USB 1.1。
低能耗。
安裝快速、簡易，即插即用。
為Kvaser硬件編寫的應用程序完全兼容Kvaser CANlib。
多個CAN總線分析儀可通過標準的USB 集線器連接到同一個PC機上。
|
|
CAN—BUS教學實訓軟件
|
主要功能：
實現CAN報文的接收與發送；
支持可變波特率，多CAN通道選擇功能；
可實時監控帕薩特B5舒適系統各個控制單元的狀態；
支持控制帕薩特B5舒適系統各個執行器動作。
|
