TW-CSK05可編程實訓考核裝置

本裝備結合當前我國工業自動化應用技術及器件技術的發展，考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。我方提供的設備符合質量檢測標準及行業標準，并附有產品合格證書、使用說明書、保修證（卡）等相關資料。而且該套裝備根據新《職業標準》及人社部部頒發的“電工技術等級證”和“電工實操證”等培訓、鑒定內容要求研發而成。同時該套設備遵循了“培訓與鑒定”、“硬件與軟件”相結合的原則，符合中華人民共和國人社部新頒發的“實訓設備行業標準”。適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。

（電腦自配）

（一）、產品特點

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。

（二）、技術說明

1、實驗桌：

（1）裝備采用鋼質雙層亞光密紋噴塑結構，鋁質蝕刻面板，桌面為防火、防水、耐磨高密度板,左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌分體設計，造型美觀大方。鋁質蝕刻面板工藝通過進行激光蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

（2）交流電源控制功能板

三相五線  380V±5％   50Hz交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，額定功率：<0.8KW，環境溫度：－10℃ ～40 ℃，相對濕度：<85%，

（3）直流電源、給定單元、定時器兼報警記錄儀

1）提供+5V/1A和+24V/1A直流穩壓電源各一路，三位半數顯；

2）提供給定（±15V可調電壓輸出）；

（4）本裝備所有實訓模塊必需為鋼制模塊，并接受特殊定制實訓項目，不接受塑料模塊，包括PLC三菱FX3U-48MR主機模塊、變頻器三菱FR-A840

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

（6）智能化實驗室控制系統：

① 漏電保護功能、面板有多功能三孔220V安全插座。

② 密碼開機、時鐘顯示（可自行設置）。

③ 采用8吋DWIN串口液晶觸摸屏，六萬五仟色真彩屏幕，分辨率800*600，工作溫度為超寬溫-20/+70℃以上，能設置和顯示主控臺各項電氣參數。界面清晰，內有主控臺操作說明書。

④ 教師實驗用交直流電源、直流高壓、直流大電流輸出、控制學生交直流低壓電源輸出及220V交流電源四路輸出，有鎖定功能，可鎖定控制學生交直流低壓電源，鎖定后學生不能操作。

⑥ 交流電源輸出0V-36V，電壓分辨率為1V，輸出電流大于4A，直流穩壓輸出0-36V，電壓分辨為0.1V，電流大于3A。直流大電流輸出40A/10S.直流高壓輸出240/300V/100mA。

⑦能直接監視到每張學生桌直流電壓的高低。

⑧設有多媒體控制及轉換功能，方便教師進行多媒體教學。主控電源箱體與控制抽屜均用金屬材料制成，表面磷化噴塑防護，安裝鎖具。電源主控臺需與教師演示臺一體化。

（7）每套附帶一臺臺式電腦(學校自備)

2、硬件特點：

實訓裝置基本要求：

①、PLC主機需要采用西門子CPU226PLC，功能上應完全滿足目前職業學校及技工學校的PLC教學要求。

②、按要求采用模塊化設計，包括按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器及PLC主機模塊、變頻器主機模塊等。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。能方便擴展模塊，為以后實驗系統的升級提供保障。

③、按要求采用實物產品，提高了實驗的真實程度，確保了實驗的實用性。

④、按要求使用實物繼電器，并能在實驗板上聯接繼電器的啟動、運行、制動控制電路，讓學生理解并掌握繼電器在控制電路中的使用方法。

⑤、交通燈、洗衣機、售貨機、搶答器等模塊要求增加時間、數字顯示。

⑥、按要求實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中做到實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也應充分貼近實際應用和教學大綱的要求。

⑦、按要求在設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以便實驗系統的升級，可真正實現按學校要求特殊定制實訓項目。

PLC模擬控制實驗?zāi)K

1、PLC基本技能實訓

1）PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載）

2）典型電動機控制實訓（點動、自鎖、正反轉、星三角換接啟動）

2、PLC模擬控制實訓

1）四節傳送帶控制

2）十字路口交通燈控制(聲效、自動／手動)

3）天塔之光控制(閃爍、發射、流水型)

4）機械手控制控制

5）音樂噴泉控制

6）裝配流水線控制

7）自控軋鋼機控制

8）多種液體混合裝置控制

9）LED數碼顯示控制

10）舞臺燈光電路控制

11）水塔水位控制(自動／手動，自診斷)

12）郵件分揀機控制

13）四層電梯控制

14）五相步進電機控制

15）Y/△換接啟動

16）自動配料裝車控制

17）運料小車電路控制

23）加工中心的模擬控制實訓

24）自動售貨機控制

25）搶答器控制

3、網絡通信技術實訓

1）基于PLC的RS-485網絡通信技術

5、PLC、變頻器、觸摸屏綜合應用技能實訓

1）變頻器功能參數設置與操作實訓

2）變頻器報警與保護功能實訓

3）外部端子點動控制實訓

4）變頻器控制電機正反轉實訓

5）多段速度選擇變頻調速實訓

6）變頻器無極調速實訓

7）基于外部模擬量（電壓/電流）控制方式的變頻調速實訓

8）PID變頻調速控制實訓

9）PLC控制變頻器外部端子的電機正反轉實訓

10）PLC控制變頻器外部端子的電機時間控制實訓

11）基于PLC數字量控制方式的多段速實訓

12）基于PLC模擬量控制變頻開環調速實訓

13）基于PLC模擬量控制變頻閉環調速實訓

14）基于PLC通信方式的變頻器開環調速實訓

15）基于PLC通信方式的變頻器閉環定位控制實訓

16）基于觸摸屏控制方式的基本指令編程練習

17）基于觸摸屏控制方式的LED控制

18）基于觸摸屏控制方式的溫度PID控制

19）基于觸摸屏控制方式的電機轉速控制

20）基于觸摸屏控制方式的PLC與變頻器通信控制

21）基于組態王的現場總線網絡通信技術

部分掛箱參考圖片：

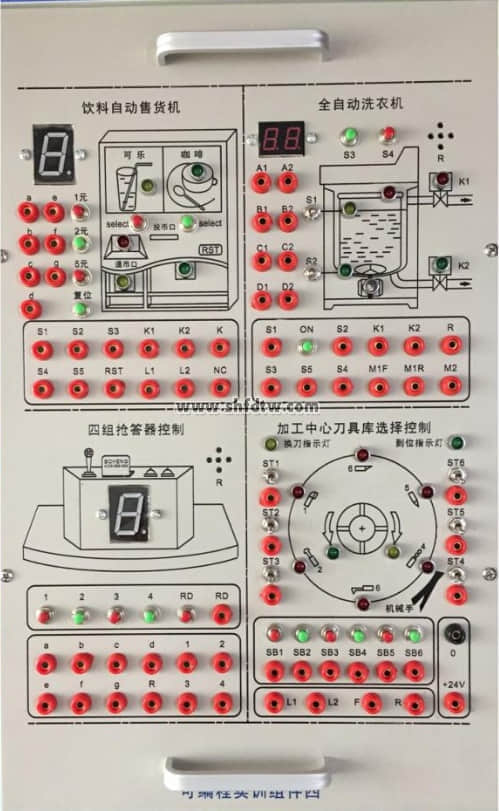

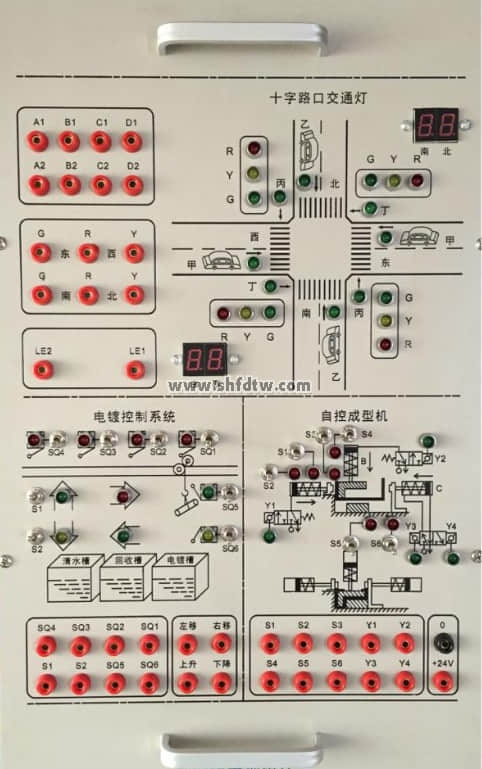

鋼制實訓模塊掛箱洗衣機、售貨機、交通燈、搶答器等鋼制模塊按要求增加有時間、數字顯示。
