大型量具示教陳列柜

[產品分類]：機械示教陳列柜: [規格型號]：?TW-CL5L
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 11424 人關注該產品

產品詳情

TW-CL5L大型量具示教陳列柜

一、概況

量具是測量零件的尺寸、角度等所用的測量工具，是指能直接表示出長度的單位和界限的計量用具。如鋼直尺、游標卡尺、量角尺、量塊、量規等。機械零件有各種不同的形狀和精度要求，因此量具和量?jī)x也有各種不同的類型和規格。本套陳列柜共分五個柜，分別介紹機械制造中常用的各種量具。

二、技術規格

1、本陳列柜共分五個單體柜組成，外形尺寸：1200×400×1900mm（長×寬×高）。

2、柜體采用 SPCC 冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。

3、柜內陳列板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。

4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動。

5、柜內模型采用實物和有機玻璃制作，采用掛件式結構，便于教學需要可取使用和展示功能等。

三、大型量具示教陳列柜，每個柜詳細內容如下：

序號	名稱	陳列柜內容
第一柜	百分表類	1 、百分表 2 、杠桿式百分表 3 、內徑百分表
第二柜	量角器與量角尺	1 、活動量角器 2 、萬能角度尺Ⅰ 3 、萬能角度尺Ⅱ 4 、活絡角尺
第三柜	游標卡尺種類	1 、外徑游標卡尺 2 、帶測深桿的游標卡尺 3 、單面游標卡尺 4 、高度游標卡尺 5 、深度游標卡尺 6 、雙面游標卡尺 7 、彎腳游標卡尺 8 、勾頭游標卡尺
第四柜	千分尺	1 、外徑千分尺 2 、普通內徑千分尺 3 、深度千分尺 4 、螺紋千分尺 5 、壁厚千分尺 6 、尖頭千分尺 7 、公法線千分尺 8 、內徑千分尺

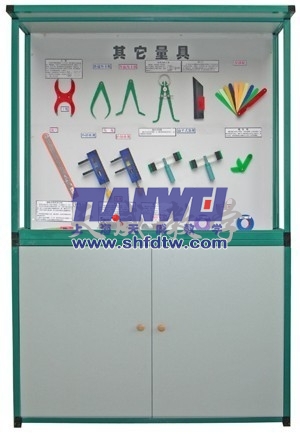

第五柜	其它量具	1 、卡規 2 、塞規 3 、扁平式塞規 4 、外徑塊規 5 、內徑塊規 6 、鋼卷尺 7 、厚薄規 8 、鋼尺 9 、普通內卡規 10 刀口尺 11 、彈簧式內卡規 12 、普通外卡規 13 、螺距規、螺紋量規、螺紋環規
