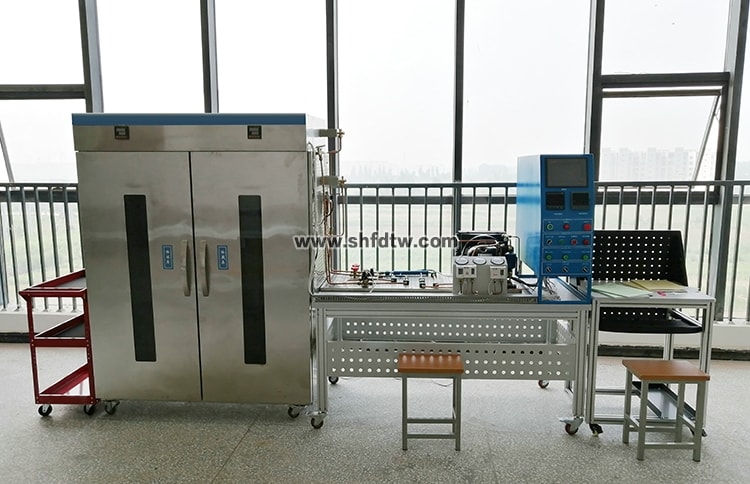

TW-J543冷鏈物流管道工藝與制作調試實訓裝置

一、產品綜合要求：

1、制冷技術相關標準設計，突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，以培養制冷與空調專業技術人才，在制冷專業教學實訓主要體現有三個方面的內容，分別是冷庫的安裝與調試、冷庫系統的應用設計、庫系統故障查排。

2、冷鏈物流管道工藝與制作調試實訓裝置須選用真實的制冷元器件，真實的冷庫庫體。設備在控制方面須引入PLC+觸摸屏+組態監控單片機+智能儀表的控制模式，在制冷系統方面使用電子膨脹閥，能準確穩定地控制蒸發器的流量，從而精確地控制庫內溫度。另外觸摸屏及組態監控的人機交互界面須直觀友好。冷鏈物流管道工藝與制作調試實訓裝置設置了系統操作臺，在庫體安裝有不銹鋼網孔板，可更換，以便于學員在上述的操作臺與側板上安裝制冷系統和電路系統等。

3、冷鏈物流管道工藝與制作調試實訓裝置可完成冷庫系統的設計、電子膨脹閥代替熱力膨脹閥的改造、雙溫冷庫熱氣融霜系統設計、編制雙溫冷庫PLC控制程序的設計；編制雙溫冷庫觸摸屏程序的改造設計、編制雙溫冷庫組態監控程序的設計。

二、技術參數：

1.工作電源：?jiǎn)蜗嗳€ 220V±10% 50Hz

2.工作環境：溫度 -10℃～40℃、相對濕度 ≤85%

3.額定功率：≤800W

4.安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護

5.制 冷 量：1/3P

6.制 冷 劑：R134a/22

7.制冷劑充注量：400g±10%

8.冷藏室溫度：0～--20℃

三、結構要求：

冷鏈物流管道工藝與制作調試實訓裝置須由冷庫庫體、操作臺、制冷系統和電氣控制系統組成。

四、實訓項目要求：

1. 制冷系統維修專用工具的基本操作

2. 干燥過濾器的原理及認識

3. 視液鏡的原理及認識

4. 冷庫膨脹閥的原理及認識

5. 壓力控制器的原理及認識

6. 冷凝壓力開關的原理及認識

7. 脹管器的原理及認識

8. 冷庫系統綜合調試實訓

9. 冷媒電子檢漏儀的原理及認識

10. 真空計的原理及認識

11. 手提式焊具的原理及認識

12. 加液表組組套的原理及認識

13. 冷凝機組的原理及認識

14. 電路檢修與調試專用工具的基本操作

15. 冷庫電氣控制系統安裝實訓

16. 冷庫電氣控制系統的調試與檢修

17. 系統管道焊接

18. 制冷系統安裝基本工藝

19. 制冷系統維修基本工藝

20. 制冷技術實訓

21. 進口專業配件膨賬閥調節實訓

22. 冷凍系統的調試實訓

23. 冷藏系統的調試實訓

五、要求：

項目一、雙溫冷庫系統的認識項目

冷庫系統結構及設備工作原理的了解和掌握；

冷庫控制原理的認識；

冷庫系統的安裝與調試

制冷組件的制作與釬焊；

制冷系統的安裝；

電控系統的安裝；

制冷系統測試與制冷劑充注；

冷庫系統的調試；

項目二、制冷設備的設計

雙溫冷庫熱氣融霜系統設計；

編制雙溫冷庫PLC控制程序的設計；

編制雙溫冷庫觸摸屏程序的改造設計；

冷庫組態監控程序的設計；

制冷系統故障查排；

電控系統故障查排；

PLC與觸摸屏控制技術應用。
