TWLY-04B樓宇消防噴淋實訓系統

一、系統概述

樓宇消防噴淋實訓系統是根據《自動噴水滅火系統設計規范》相關標準設計，具有噴水滅火系統典型結構。整個系統由滅火控制箱、噴淋滅火系統模型、消防探頭、上位機監控軟件組成，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可認對樓宇中噴水滅火系統的結構有一個全面的了解，撐握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的高中職院校的實訓教學。系統配套所需的組態軟件，學生可以自行設計監控界面，實現對滅火過程的全面監控。

二、系統結構：

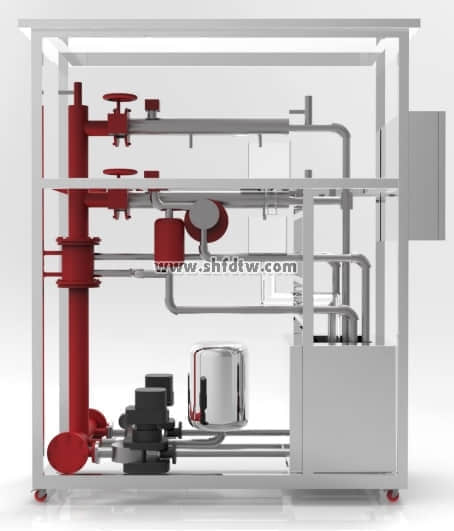

噴淋滅火系統的模型框架和水箱等主要部件使用不銹鋼器件，有噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構； 為便于設備的布置，模型設四個可自鎖靜音滾輪。

三、系統供電：

該裝置采用AC380V供電，用三相空氣斷路器控制且?guī)щ娏餍吐╇姳Ｗo裝置，保證使用者人身安全。

輸出交直流電源均具有短路保護功能，能較好保證設備使用安全、最大限度的保護設備安全。

四、基本配置

1、滅火控制箱

(1) 滅火控制箱

核心控制器可使用單片機、PLC、其它智能模塊，實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵，滅火控制箱由電源開關、電壓源指示、狀態指示燈(煙感探測器、水流指示器、信號碟閥、壓力開關)、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，

3、噴淋滅火系統模型

模型框架和水箱等主要部件使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統;模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

模型配置如下

?噴淋水泵，功率550W，揚程:30米，流量:8立方米/小時: 1臺

?濕式報警閥，口徑:Ф100mm，額定工作壓力1.2MPa : 1臺

?玻璃球噴頭，68℃溫級: 5個

?水流指示器，靈敏度15L-37.5L/min: 2個

?感煙探測器: 1個

五、實訓項目：

?聯動設計與工作原理

?自動噴水滅火系統結構與設備的認識和掌握。

?自動噴水滅火系統原理的認識和掌握。

?火警狀態下自動啟動噴水滅火系統的模擬。

?火警狀態下手動啟動噴水滅火系統的模擬。

?火災探測與火災報警。

?未端試水裝置的實訓。

?電控原理的認識、掌握和操作。

?自動噴水滅火系統與報警主機的聯網。

?自動噴水滅火系統的連接與噴頭的安裝。

?自動噴水滅火系統故障的設置與排除
