TW-LT609油槽流線儀


TW-LT609油槽流線儀在流體力學教學中的應用與實踐

一、TW-LT609油槽流線儀概述

在現代流體力學實驗教學中，TW-LT609油槽流線儀是一款非常重要的實驗設備。它主要用于觀察和分析流體在不同條件下的流動特性，幫助學生直觀理解流線、渦流、邊界層等流體力學基本概念。該設備采用高精度設計，能夠模擬多種流動狀態，適用于職業院校流體力學、空氣動力學等相關課程的教學實驗。

1.1 設備結構與工作原理

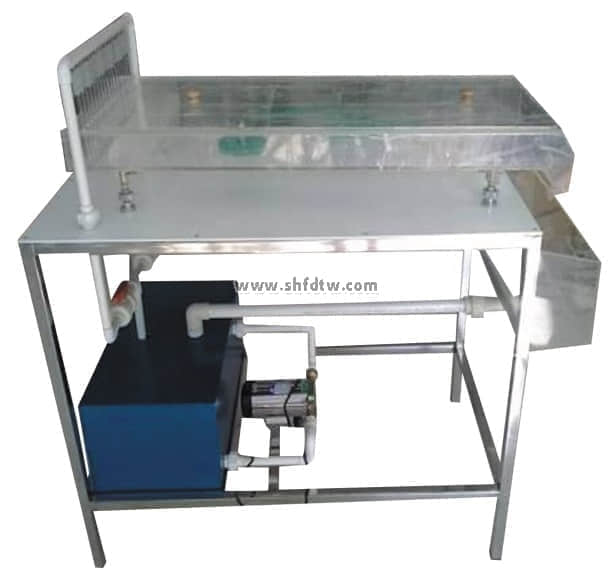

TW-LT609油槽流線儀主要由透明油槽、流體循環系統、流速調節裝置、示蹤粒子投放系統等部分組成。其核心原理是通過在油槽中注入高粘度油液，并加入示蹤粒子（如鋁粉或熒光顆粒），利用光照使流動路徑可視化。學生可以清晰地觀察到流體繞過不同障礙物時的流線分布、渦旋形成及分離現象。

1.2 主要技術參數

  • 油槽尺寸：600mm×300mm×150mm（長×寬×高）

  • 流速調節范圍：0.1~1.5m/s（可調）

  • 示蹤粒子類型：鋁粉/熒光顆粒（可選）

  • 配套實驗?zāi)Ｐ?/span>：圓柱體、翼型、平板等

  • 適用流體：高粘度硅油或甘油溶液

這些參數確保了實驗的精確性和可重復性，能夠滿足職業院校教學需求。

二、TW-LT609在流體力學實驗教學中的應用

2.1 流線可視化實驗

在流體力學課程中，學生往往對流線、跡線和脈線的概念感到抽象。利用TW-LT609油槽流線儀，教師可以直觀演示流體繞過不同形狀物體時的流動情況。例如：

  • 圓柱繞流實驗：觀察流體在圓柱前后的流動分離，理解卡門渦街的形成機制。

  • 翼型繞流實驗：分析不同攻角下的流線分布，解釋升力和阻力的產生原理。

通過這些實驗，學生能夠?qū)⒗碚撝R(shí)與實際現象相結合，提高學習效果。

2.2 邊界層與湍流研究

TW-LT609油槽流線儀還可用于研究層流與湍流的轉換。通過調整流速，學生可以觀察到：

  • 低速流動時的層流狀態，流線平滑有序。

  • 高速流動時的湍流狀態，流線紊亂并伴隨渦旋。

結合雷諾數的計算，學生能夠深入理解流體流動狀態的影響因素。

2.3 渦旋與分離現象分析

在工程實際中，渦旋和流動分離現象對機械設計（如飛機機翼、汽車外形）有重要影響。使用TW-LT609，學生可以：

  • 觀察不同形狀障礙物后的渦旋結構。

  • 分析流動分離點與物體形狀的關系。

這些實驗有助于培養學生的工程思維，為后續專業課程（如空氣動力學、船舶流體力學）打下基礎。

三、TW-LT609的教學優勢

3.1 直觀性強，提升學習興趣

相比純理論講解，TW-LT609油槽流線儀能夠?qū)⒊橄蟮牧黧w力學概念可視化，使學生更易理解。例如，在講解“伯努利方程”時，教師可以通過觀察不同流速下的流線變化，讓學生直觀感受壓力與速度的關系。

3.2 操作簡便，安全可靠

該設備采用模塊化設計，實驗?zāi)Ｐ涂筛鼡Q，便于教師根據不同教學內容調整實驗方案。同時，油槽采用透明亞克力材質，耐腐蝕且安全，適合職業院校學生操作。

3.3 配套實驗指導完善

TW-LT609通常配備詳細的實驗指導手冊，包含實驗步驟、數據處理方法和思考題，方便教師組織實驗課。學生可以通過測量流線間距、計算流速梯度等任務，培養數據分析能力。

四、結語

TW-LT609油槽流線儀作為一款經典的流體力學實驗設備，在職業院校教學中具有重要價值。它不僅能夠幫助學生深入理解流體流動的基本規律，還能培養其觀察、分析和解決實際工程問題的能力。建議相關專業教師充分利用該設備，結合理論教學，設計更多開放性實驗，以提升學生的實踐能力和創新思維。

通過本設備的應用，我們期待學生在未來的職業生涯中，能夠更好地運用流體力學知識，解決工程實際問題，為我國制造業和工程技術發展貢獻力量。
