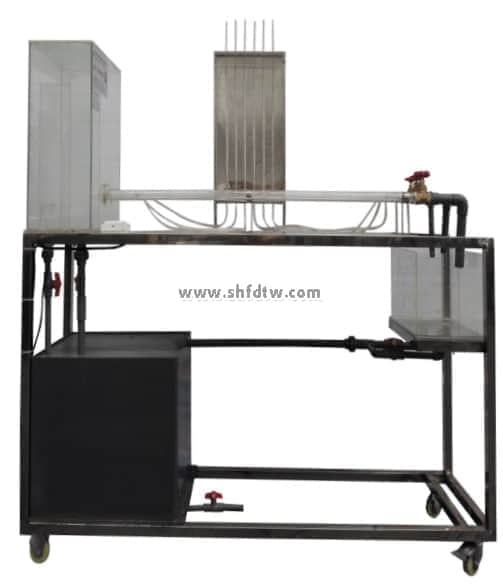

TW-LT606 沿程阻力實驗裝置
《TW-LT606沿程阻力實驗裝置在教學中的應用與實踐》
H2 一、TW-LT606沿程阻力實驗裝置概述
作為職業院校流體力學課程的任課教師，我在多年的教學實踐中深刻體會到實驗設備對教學質量的重要影響。今天我要向各位同仁重點介紹的TW-LT606沿程阻力實驗裝置，就是我們系近年來引進的一套非常實用的教學設備。
這套裝置主要用于演示和測定流體在圓管中流動時的沿程阻力損失，幫助學生直觀理解達西-魏斯巴赫公式的實際應用。與傳統的簡易設備相比，TW-LT606具有以下幾個顯著特點：
首先，它采用了模塊化設計，各個部件都可以靈活拆卸和組裝。這種設計不僅便于維護，更重要的是可以根據不同的教學需求調整實驗內容。比如我們可以單獨演示直管段的沿程阻力，也可以組合彎頭、閥門等部件來對比研究局部阻力。
其次，裝置配備了高精度的差壓傳感器和流量計，測量精度達到0.5級。在實際教學中，我們發現這個精度完全能夠滿足本科和高職層次的教學要求，測量結果穩定可靠。
第三，該裝置采用了透明PVC管材，學生可以清晰地觀察到流體的流動狀態。特別是在演示層流和湍流轉換時，這個可視化設計起到了很好的教學效果。
H2 二、實驗裝置的主要技術參數
讓我們具體了解一下這套裝置的技術指標：
-
實驗管道：采用DN20和DN25兩種規格的透明PVC管，長度約1.5米，工作壓力0.1MPa。這種設計可以讓學生對比不同管徑對沿程阻力的影響。
-
測量系統：包括智能數字差壓變送器（量程0-10kPa）、渦輪流量計（0.5-6m3/h）和溫度傳感器。這些儀表都帶有標準信號輸出，可以方便地接入數據采集系統。
-
水泵：采用不銹鋼離心泵，額定流量6m3/h，揚程15m，配有變頻調速裝置。這個配置使得我們可以在較大范圍內調節流量，完整地展現阻力特性曲線。
-
水箱：容積約100L，采用不銹鋼材質，帶有水位標尺和溫度顯示。
在實際教學中，我們發現這些技術參數完全能夠滿足《流體力學》、《化工原理》等課程的教學要求。特別是變頻調速功能，可以讓學生觀察到不同流速下的阻力變化，非常有助于理解雷諾數的影響。
H3 2.1 安全保護措施
特別值得一提的是，該裝置在設計上充分考慮到了教學安全：
-
設有漏電保護裝置
-
水泵過載保護
-
管路壓力保護
-
緊急停止按鈕
這些措施讓我們在組織學生實驗時更加放心，特別是對于初次接觸流體實驗的低年級學生。
H2 三、實驗教學內容設計
基于TW-LT606實驗裝置，我們開發了一系列適合職業院校學生的實驗項目：
-
基礎實驗：測定不同流量下的沿程阻力損失，驗證達西公式。這個實驗通常安排4個學時，要求學生掌握實驗操作、數據記錄和結果分析的全過程。
-
拓展實驗：對比研究不同管徑、不同管材的阻力特性。這個實驗可以幫助學生理解相對粗糙度對阻力系數的影響。
-
綜合實驗：結合局部阻力部件，分析管路系統的總阻力。這個項目適合作為課程設計或綜合實訓的內容。
在教學實踐中，我們發現這套裝置特別適合項目化教學。例如，我們會給學生一個實際工程問題："某工廠需要將水從A處輸送到B處，輸送距離50米，高度差3米，請設計合適的管徑和泵的選型"。學生可以基于實驗數據來解決這類實際問題。
H3 3.1 實驗教學中的常見問題
在使用過程中，我們也總結了一些教學注意事項：
問題1：學生在調節流量時變化過快，導致讀數不穩定。我們的解決辦法是要求學生每次調節后等待至少2分鐘，待流動穩定后再記錄數據。
問題2：數據處理時對單位換算掌握不牢。我們特別加強了這方面的基礎訓練，現在會在實驗前安排專門的單位換算練習。
問題3：對實驗誤差分析不夠重視。我們改進了實驗報告模板，要求學生必須詳細討論可能的誤差來源及其影響。
H2 四、教學效果評估
經過三個學期的使用，TW-LT606實驗裝置顯著提升了我們的教學質量：
-
學生反饋：85%的學生認為這套裝置操作直觀，有助于理解抽象的流體力學概念。特別是在可視化方面，學生評價很高。
-
學習成效：對比使用前后的考核成績，學生在"管路計算"這一知識點的平均得分提高了15%。
-
實踐能力：企業反饋，最近幾屆畢業生在實際工作中處理管路問題的能力有明顯提升。
-
教研成果：基于這套裝置，我們開發了3個新的實驗項目，發表了2篇教學研究論文。
H2 五、維護與改進建議
為了保持設備的最佳狀態，我們制定了嚴格的維護制度：
-
日常維護：每次實驗后必須排空管路，定期檢查密封件。我們安排了專門的勤工助學學生負責這項工作。
-
定期校準：每學期開學前對所有測量儀表進行校準。我們與本地計量所建立了合作關系。
-
軟件升級：及時更新配套的數據采集軟件。廠家提供的技術支持很及時。
對于打算引進類似設備的院校，我有幾點建議：
-
要預留足夠的安裝空間
-
考慮配套的數據采集系統
-
培訓專門的設備管理人員
-
開發適合本校學情的實驗指導書
H2 結語
TW-LT606沿程阻力實驗裝置以其優良的性能和可靠的質量，成為我們流體力學教學中不可或缺的重要設備。它不僅幫助學生建立了工程實踐的概念，也為教師開展教學研究提供了良好平臺。期待與更多院校同仁交流使用經驗，共同提高流體力學課程的教學質量。
