TWWKB-08B型維修電工電拖實訓裝置(雙組型)

一、設備技術指標

1、外型：整體尺寸1632mm×750mm×1638mm；

2、實訓臺架的材料：鋼板、鋁合金結構；

電源控制屏，提供實訓必要的電源，電源控制屏設有啟動、停止控制單元和電壓/電流綜合保護裝置，保護動做快、無死區。具體如下：

3、電源：

輸入：三相AC 380V ±10% 50HZ 三相五線；

固定交流輸出：三相五線  380V 接插式2組、220V接插式2組、220V插座式4組；

電流保護：動作電流≤30mA，動作時間＜0.1s；(兩組)

電壓保護：動作電壓≤40V，動作時間＜0.1s；（兩組）

交流電源：?jiǎn)蜗?20V/三相380V，每路輸出均帶有短路、過流保護。（兩組）

直流電源：0—30V連續可調直流電源、1A，輸出電壓：0—30V、最大輸出電流1A。（兩組）

數字直流電壓表：自動量程轉換量2V、20V、200V、內/外測，測量精度0.5%、設有超量程報警。（兩組）

數字直流電流表：自動量程轉換量20mA、200mA、2A，測量精度0.5%；設有超量程報警。（兩組）

數字交流電壓表：自動量程轉換量20V、200V、500V，測量精度0.5%、設有超量程報警。（兩組）

數字交流電流表：自動量程轉換量200mA、2A、20A，測量精度0.5%；設有超量程報警。（兩組）

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6. 網孔板: 數量2塊,規格：774×580mm 。 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級。

7. 實驗說明書: 數量1套,指導學生實訓。

二、 設備結構功能

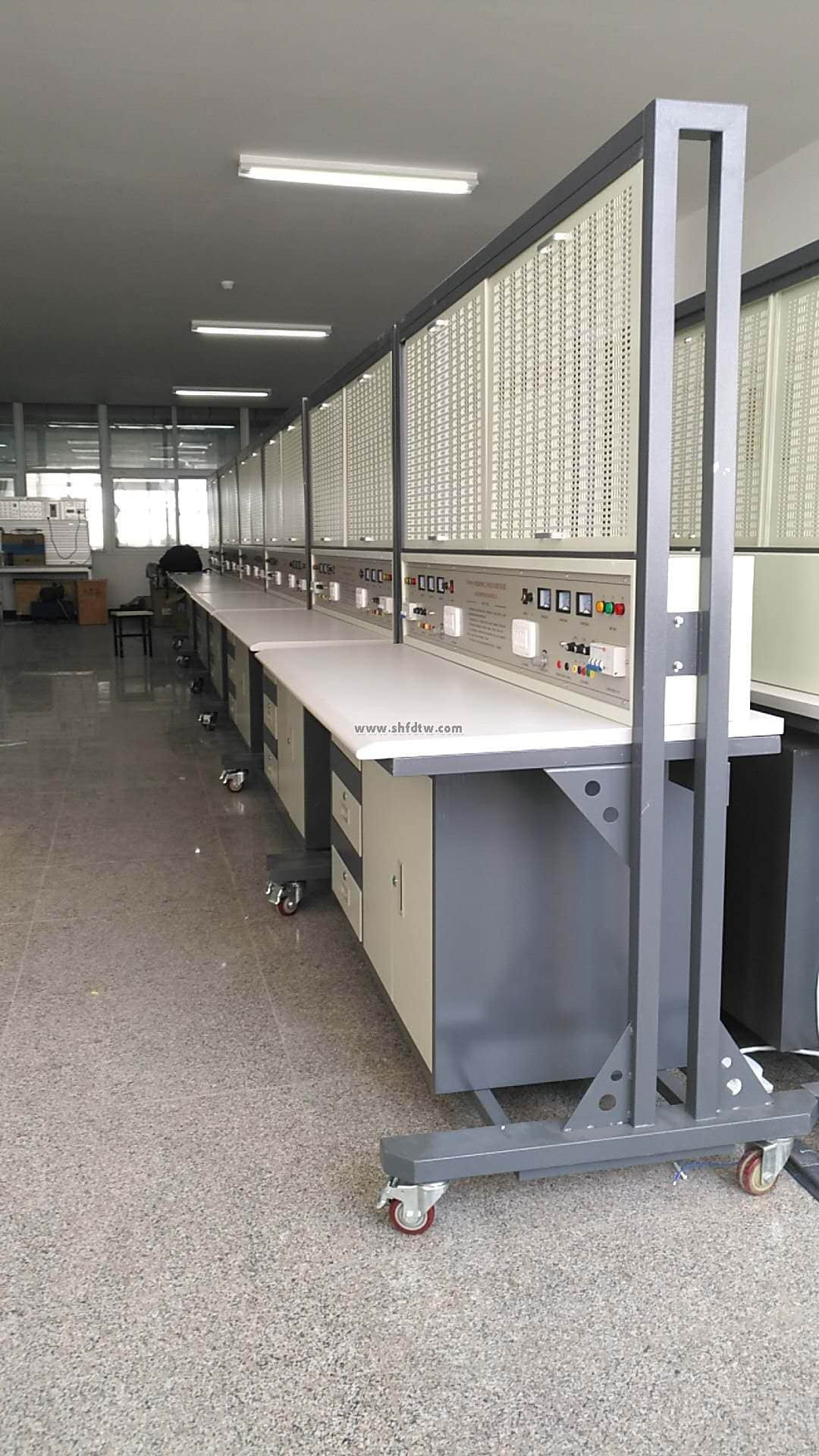

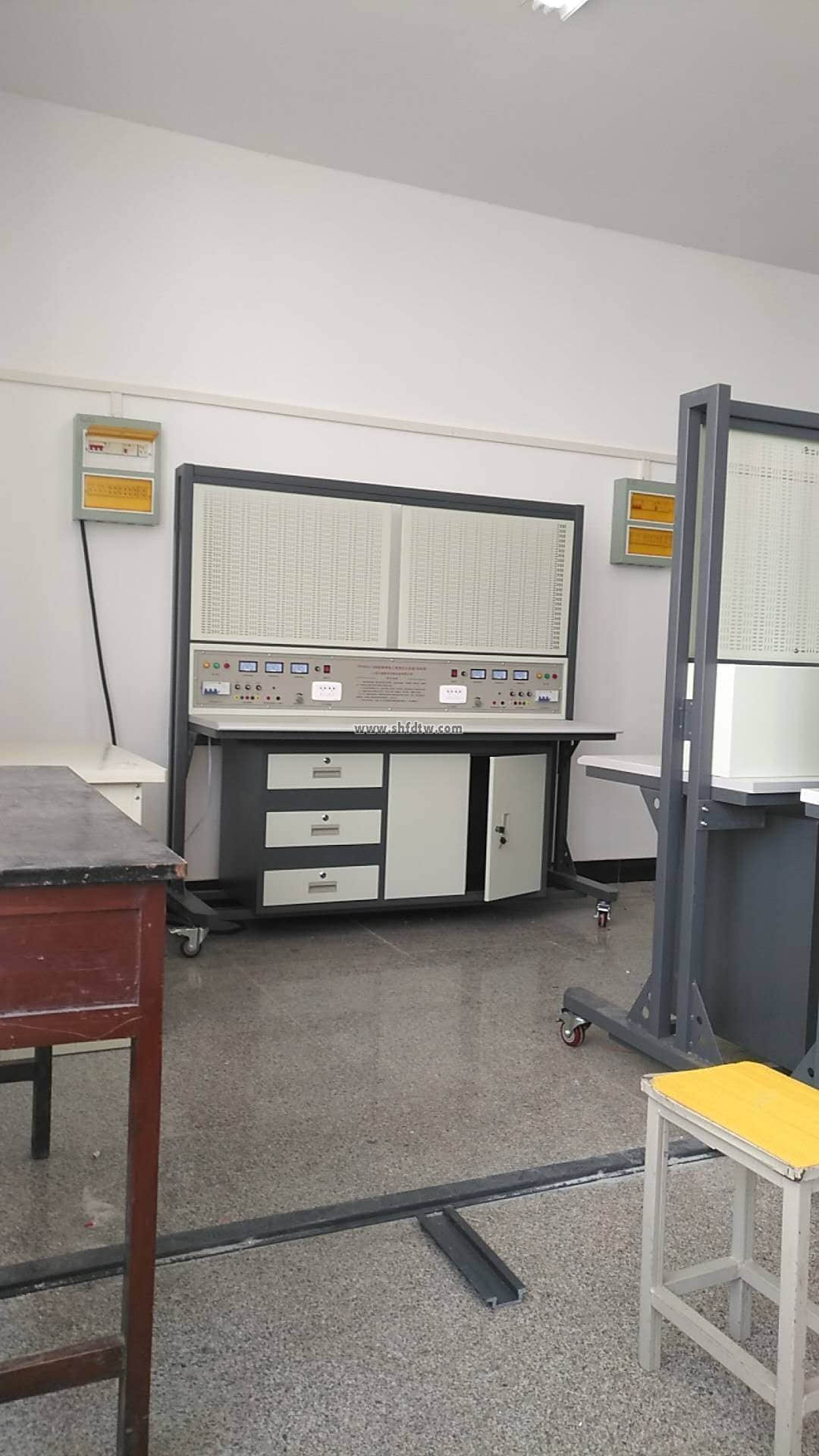

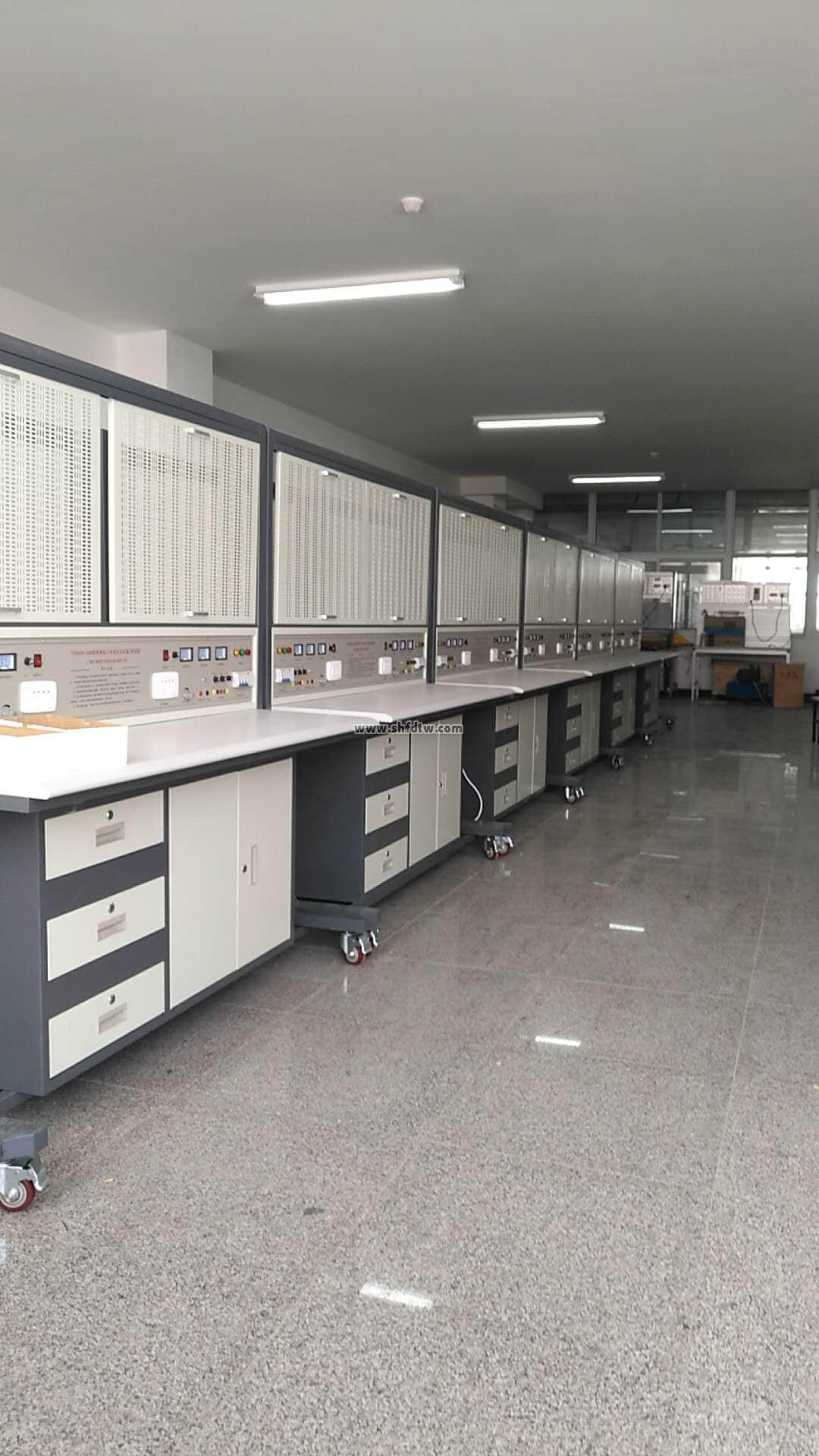

1、TWWKB-08B型維修電工電拖實訓裝置由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；

2、實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；

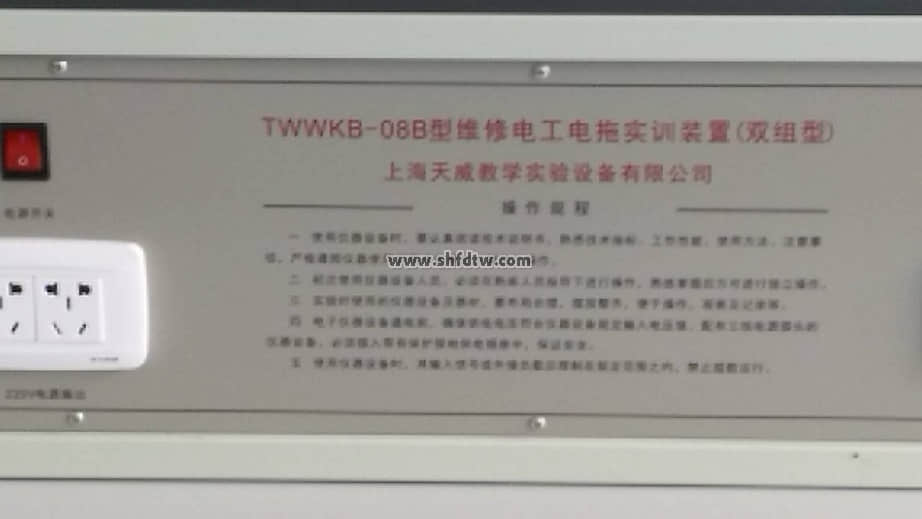

3、固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

4、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

5、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料。

6、每個工位配置絕緣板。

三、設備的配置

四、參考實訓項目(根據所配實驗元器件完成相應的)

1.基本技能訓練

（1）常用工具的使用與識別

（2）電工識圖訓練

（3）電工布線工藝

（4）常用導線的鏈接和絕緣層的恢復

（5）萬用表的使用與讀數

（6）配電板安裝

（7）室內配線

2.照明電路

（8）日光燈電路安裝

（9）白熾燈電路安裝

（10）兩地控制一盞燈電路安裝

（11）室內照明電路安裝

（12）觸摸開關電路連線

（13）聲光控制演示開關電路接線

（14）人體感應延時開關電路接線

3.儀表電路

（15）單相電度表直接接線電路安裝

（16）單相電度表經電流互感器接線的電路安裝

（17）交流電壓的測量

（18）直流電壓的測量

（19）電流表的安裝

（20）電壓表的安裝

（21）電阻的測量

（22）三相四線有功功率電度表直接接線的電路安裝

（23）三相四線有功功率電度表經電流互感器接線的電路安裝

（24）電流互感器電路

（25）兆歐表的使用

（26）鉗型電流表的使用

4、電氣控制電路

（27）常用開關繼電器的拆裝

（28）交流接觸器的拆裝

（29）交流接觸器的拆裝

（30）單相電容運轉電動機接線

（31）三相異步電動機直接啟動

（32）三相異步電動機點動控制

（33）三相異步電動機自鎖控制

（34）三相異步電動機兩地控制

（35）三相異步電動機接觸器聯鎖正反轉控制

（36）三相異步電動機雙重聯鎖正反轉控制

（37）三相異步電動機延時自動正反轉控制

（38）雙電機手動順序啟動控制

（39）雙電機自動順序啟動控制

（40）延時啟?？刂?/span>

（41）三相異步電動機手動Y/△啟動控制

（42）三相異步電動機自動Y/△啟動控制

（43）三相異步電動機能耗制動

（44）三相異步電動機可逆雙向能耗制動

（45）三相異步電動機反接制動

（46）三相異步電動機自往返控制

（47）三相異步電動機帶點動正反轉控制

（48）三相異步電動機帶點動自往返控制

（49）三相異步電動機串電阻降壓?jiǎn)?dòng)手動控制

（50）三相異步電動機串電阻降壓?jiǎn)?dòng)自動控制

（51）三相異步電動機串電阻降壓?jiǎn)?dòng)反接制動控制

5、機床電氣控制電路

（52）T68鏜床控制電路

（53）CA6140型車床控制電路

（54）Z3040型搖臂鉆床電氣控制電路

（55）X62W型萬能銑床電氣控制電路

6、其它電機控制電路

（56）雙速電機手動切換控制

（57）雙速電機自動切換控制

（58）并勵直流電動機電樞回路串電阻啟動與調速

（59）直流電動機能耗制動的控制線路

（60）直流電動機反接制動的控制線路

五、參考實訓項目所需元器件清單

注：本裝置配2套元器件
