通風櫥/通風柜

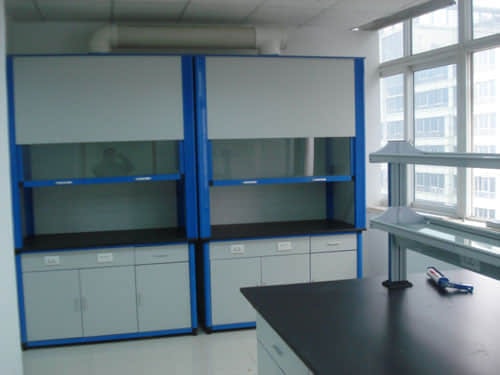

塑木通風柜式樣圖

全剛通風柜組式樣圖

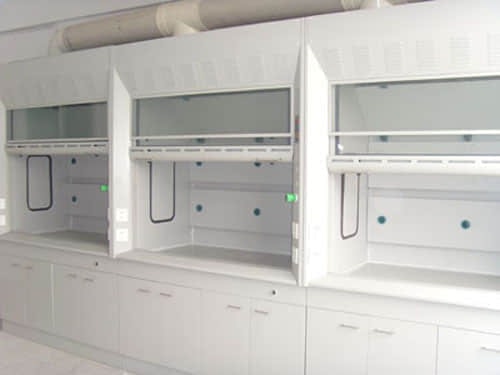

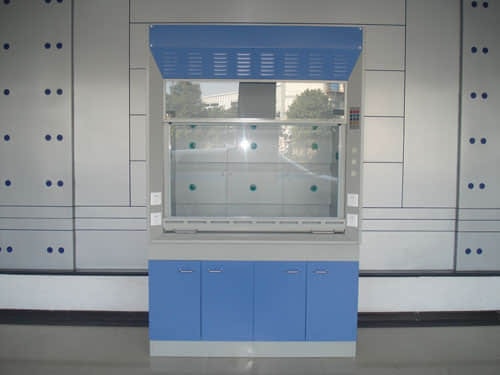

全鋼通風柜式樣1

全鋼通風柜工藝材質說明

1、外殼說明：外殼采用1.0mm優質冷軋鋼板在數控加工中心、剪裁、定位打孔、折彎焊接后成型，酸洗磷化處理后噴涂環氧樹脂粉末高溫烘烤固化。附著力高、表面硬度耐腐蝕性極強，外形美觀。
2、內殼說明：采用5mm灰色，耐酸堿有機溶劑之實驗室專用抗蝕材質。設有可拆卸維修孔，便于維修電路、水路、氣路。
3、日光燈說明：日光燈隱藏于面板上，不與通風柜內氣流接觸，易更換。采用30W日光燈1支，并設有5mm鋼化玻璃。
4、把手說明：不銹鋼亞光把手。
5、導流板說明：采5mm灰色，耐酸堿有機溶劑之實驗室專用抗蝕材質。
6、電源說明：采用實驗室專用電源插座，4組
7、窗口說明：鋁型材配合塑料型材邊框，窗口采用3塊5mm安全玻璃，可左右移動，并采用無段平衡裝置，可上下移動，自由調節。
8、調整腳說明：采用直徑φ10mm螺絲調整腳，防震、防潮、耐腐蝕，可根據室內地坪適當調整柜體高度，最大調節為0-30mm。
9、集氣罩說明：采用PP材質。
10、配電箱說明：符合220V及380V供電要求，有漏電及電機保護裝置。
11、控制開關說明：12V觸摸式開關，集中控制整個電路系統。
12、工藝說明：所有鋼板焊接經環氧樹脂粉噴圖后，目視平整無焊點。所有水、電、氣路要求安全、適用，并隱藏式安裝。在柜體后背板設維修孔。
13、三塊導流板使處于不同高度空間的有害氣體分別從不同的段區排出。通風柜以操作表面風速0.5m/s的速度將通風柜中的空氣排出，確保無任何殘留氣體存在。通風效率高，軸流風機排風量為1200m3/h--1600m3/h左右，且噪聲小。
14、下部柜體（一般型底柜），門板：采用1.0mm優質冷軋鋼板（雙層），無焊連接可拆卸帶減震墊。在數控加工中心、剪裁、定位打孔、折彎焊接后成型，酸洗磷化處理后噴涂環氧樹脂粉末高溫烘烤固化。
15、規格：
1500X850X2350
1300X850X2350
1200X850X2350

注意事項：
1、安裝處需確保進入的門幅寬度大于850毫米，以便柜體進入。
2、房間高度大于2400毫米。
3、鑒于工程要求，請采購單位在指定位置（墻壁或玻璃）開出直徑250--280毫米的通風管道圓孔
