TW-ZN4151《機械原理》智能控制陳列柜
《機械原理》陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放三維動畫圖像及語音講解同步模型動作。根據大、中專院校、技校、職業學校的機械原理教學大綱而設計的一套電化多媒體教學設備。
模型采用鼠標或電腦遙控器任意選擇進行演示，模型材料采用進口有機板和硬聚氯制作而成，板面面板采用高強度室外寫真覆亞膜材料為底色，圖表和文字說明直接制作在上面。演示形象逼真，運行可靠，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化功能為一體化的機械課程教學實用設備。
一、主要特點：
1、控制臺配置：控制仿真軟件（含78件動畫及語音講解功能）；控制硬件一套；電腦主機1臺，17寸顯示器1臺、 電腦桌1張、喇叭1對、電腦攻放1臺，電腦遙控器1只。
2、控制軟件：采用天威陳列柜專用播放軟件，實現聲音、圖像、模型三位一體同步動作，采用多種播放方案（如下一首、上一首、停止等）；也可進行任選和順序播放動作。
3、控制方式：采用鼠標、鍵盤及電腦遙控器控制。
4、本套陳列柜78件模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說，生動形象。
5、控制動作過程：按遙控器上的數字鍵或用鼠標在天威控制仿真軟件上直接選中某號模型，按確認后，陳列柜上對應該號碼的機構就開始動作運轉，同時電腦控制仿真軟件上也開始播放此模型動畫圖像，并且用語音講解此機構的特點及功能，講解完畢后等待下一步動作。
二、《機械原理》陳列柜各柜內容如下：
|
序號與名稱
|
陳 列 柜 內 容
|
|

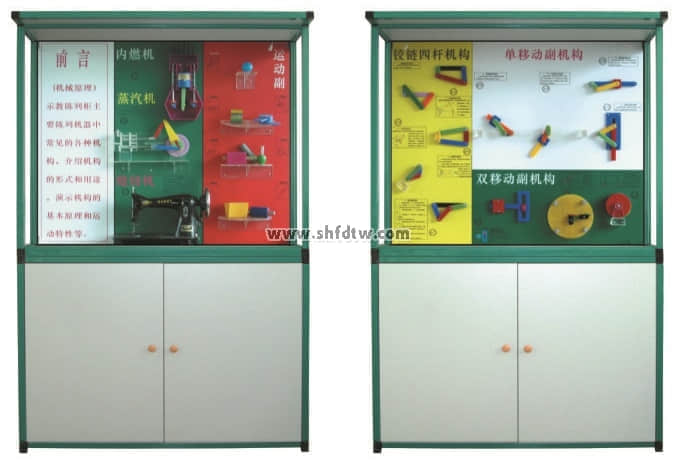

第一柜、
機械與機構
|
前言1、內燃機 2、蒸汽機 3、縫紉機、運動副：⑴球面高副、⑵螺旋副、⑶回轉副、⑷移動副?、汕蛎娓?、⑹曲面副、⑺圓柱副
|
|
第二柜
平面連桿機構的基本形式
|
4、鉸鏈四桿機構 5、曲柄搖桿機構 6、雙搖桿機構7、雙曲柄機構8、曲柄滑塊機構 9、轉動導桿機構 10、擺動導桿機構 11、移動導桿機構12、曲柄移動導桿機構 13、雙滑塊機構14、雙轉塊機構
|
|

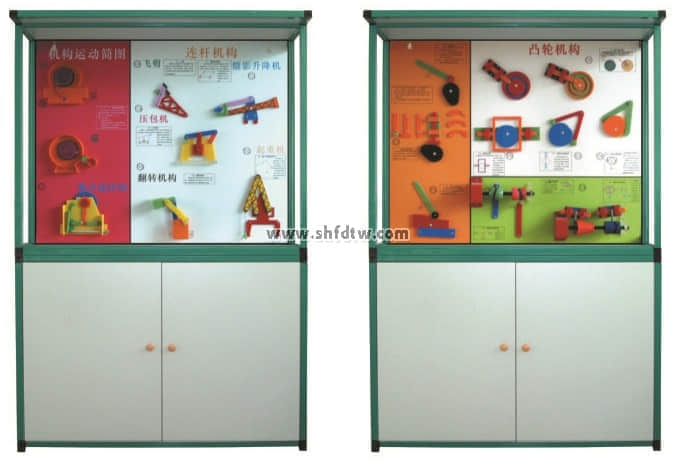

第三柜
平面連桿機構應用
|
15、泵 16、泵 17、鄂式破碎機 18、飛剪19、壓包機 20、攝影升降機 21、翻轉機構 22、起重機
|
|
第四柜
凸輪機構的形式
|
23、滾子凸輪機構 、平底凸輪機構 24、移動凸輪機構 25、槽凸輪機構 26、等寬凸輪機構 27、等徑凸輪機構28、主回凸輪機構 29、球面凸輪機構 、環面凸輪機構、圓錐凸輪機構 圓柱凸輪機構
|
|

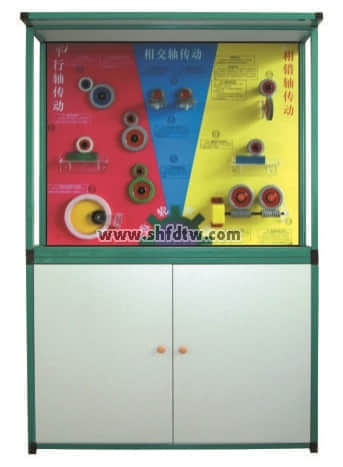

第五柜
齒輪傳動的各種類型
|
30、外嚙合直齒圓柱齒輪機構31、內嚙合直齒圓柱齒輪機構 32、齒輪齒條機構 33、斜齒圓柱齒輪機構 34、人字圓柱齒輪機構 35、直齒圓錐齒輪機構、曲線圓錐齒輪機構 36、螺旋齒輪機構 37、螺旋齒輪齒條機構
|
|

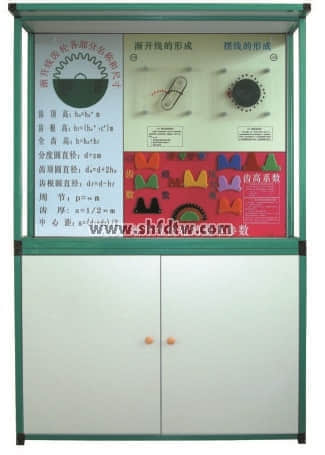

第六柜
齒輪的基本性質
|
39、漸開線齒輪各部分名稱：齒頂圓半徑、分度圓半徑、基圓半徑、齒根圓半徑 、齒厚 、漸開線 、齒頂高 、齒高 、齒根高、齒間 、 周節、漸開線的形 40、擺線的形成41、漸開線齒輪的基本參數
|
|
第七柜
輪系的基本形式
|
42、定軸輪系 43、差動輪系 44、行星輪系 45、獲得大傳動比a 46、獲得大傳動比b 47、實驗特定的運動 48、運動合成 49、旋輪線 50、用于傳動51、運動分解a 52、運動分解b 53、諧波齒輪減速器 54、擺線針輪行星減速器
|
|

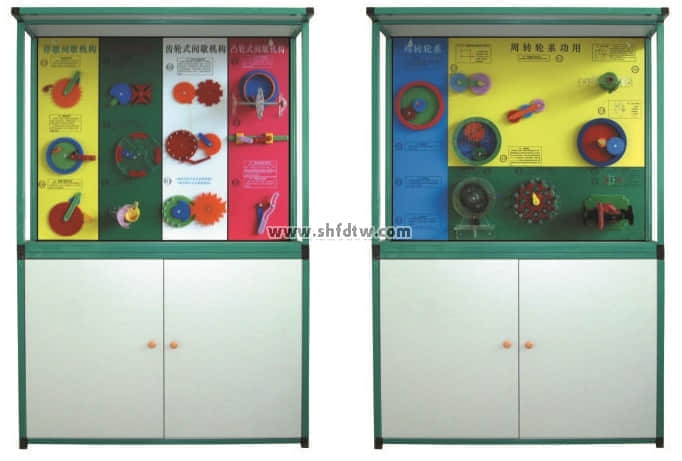

第八柜
間歇運動機構
|
55、齒式棘輪機構、 內棘輪機構 56、磨擦式棘輪機構57、槽輪機構 58、內嚙合槽輪機構 59、球面槽輪機構 60、齒輪式間歇機構 61、漸開線不完全齒輪機構、擺線針輪不完全齒輪機構 62、誤差較正機構 63、停歇曲柄連桿機構 64、停歇導桿機構
|
|

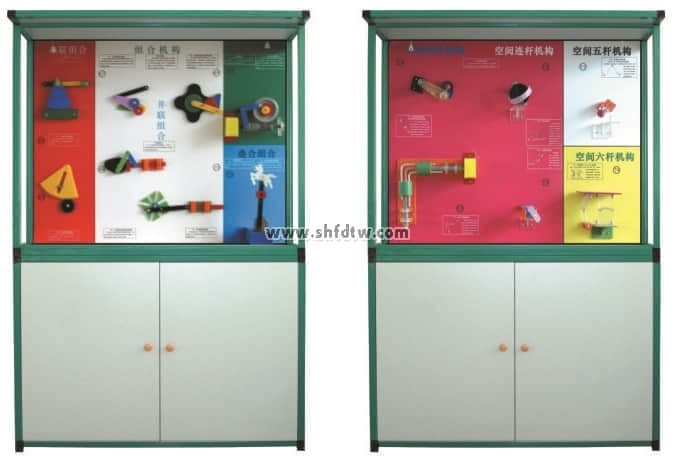

第九柜
組合機構
|
65、行程擴大機構 66、換向機構67、齒輪連桿機構 68、實現給定軌跡的機構 69、實驗變速運動的機構 70、同軸槽輪機構71、誤差較正機構72、電動馬游戲裝置
|
|
第十柜
空間連桿機構
|
73、RSSR空間連桿機構 74、RCCR聯軸節75、4R萬向節 76、4R揉面機構 77、RRSRR角度的機構78、薩勒特（SARNIT）機構
|
本套陳列柜78件模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說，生動形象。
三、主要技術參數：（鋁木結構）65000元/套
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、講解詞播放效果：100㎡房內聲音宏亮、清楚。
5、動畫演示功能：利用二維/三維動畫效果來演示各種機構的功能和原理。
6、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜采用彩色鋁塑鋼制作，造型美觀，堅固耐用。
主要技術參數：（鐵柜）
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、動畫演示功能：利用二維/三維動畫效果來演示各種機構動作過程。
5、陳列柜結構與尺寸：上下柜整體式制作，鐵質鈑金噴塑結構，造型美觀，堅固耐用。
6、陳列柜尺寸：1370×600×1890mm
