數字型氣-氣列管換熱實驗裝置

[產品分類]：化工原理實驗裝置: [規格型號]：TW-HY117/II?
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 5864 人關注該產品

產品詳情

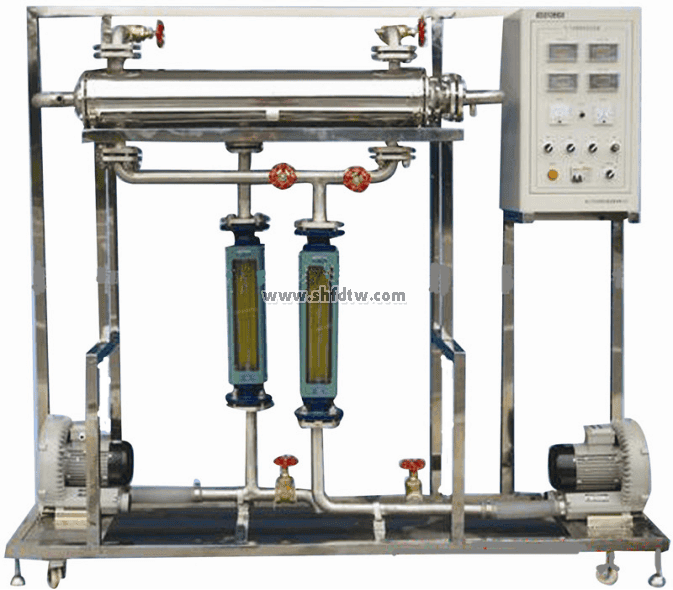

TW-HY117/II數字型氣-氣列管換熱實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本給熱系數測定實驗裝置以冷熱空氣為介質，采用氣-氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。
4、裝置采用列管換熱器進行冷熱氣體間的換熱，冷空氣采用空氣而非水，節約了水資源。雙風機主副回路設計，逆流并流換熱流程切換，更貼近工業應用的實際。
5、采用可控硅調壓模塊控制加熱室功率，多組U型翅片加熱管預熱系統，加熱速度快而均勻，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。
7、裝置設計可360度觀察，實現全方位教學與實驗。
8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能
1、了解列管換熱器結構及流程，掌握給熱系數測定的實驗方法。
2、比較列管換熱器逆流、并流換熱實驗的流程及效果。
3、了解影響對流給熱系數的因素和強化傳熱的途徑。表現主要熱阻側流體流速的改變對總傳熱速率的影響。

設計參數
雷諾數Re：<3.5×104。
冷流體（空氣）流量：0～80m3/h，冷流體（空氣）溫度：常溫～60℃。
熱流體（空氣）流量：0～60m3/h，熱流體（空氣）溫度：80～110℃。

公用設施
電：電壓AC220V，功率4KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源），熱流體自帶不銹鋼加熱器連接風機。
實驗物料：空氣，外配設備：無。

主要設備
換熱器：全304不銹鋼換熱器，外設鏡面保溫層。熱流體走管內，冷流體走管間。換熱管規格 Ф12×1.5 mm ，共13根，長1000mm，總換熱面積0.48m2。換熱方式可選擇逆流或并流。
加熱筒：304不銹鋼，加熱功率3.0KW，法蘭拆卸式加熱棒。
風機：旋渦氣泵,功率 550W最大風量90 m3/h，最大風壓13KPa，與系統軟連接減震降噪，旁路閥調節風量。冷流體進出管：304不銹鋼材質，DN40，進口閘閥和變頻器調節流量。
DN40渦街流量傳感器，測量范圍0-180 m3/h,精度0.5級。
溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
熱流體進出管：304不銹鋼材質，DN40，帶保溫層。
宇電AI704M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字流量顯示儀。
宇電AI518（帶485接口）溫度控制儀（帶手動功能）。
K型熱電偶溫度傳感器6支，Pt100鉑電阻溫度傳感器1支。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量	檢測機構	顯示機構	執行機構
冷流體流量	渦街流量計	數字顯示儀表，精度：0.5%FS	變頻器
熱流體流量	渦街流量計	數字顯示儀表，精度：0.5%FS	變頻器
熱流體加熱溫度	Pt100鉑電阻	溫度控制儀，精度：0.5%FS	固態調壓模塊
溫度	K型熱電偶	數字顯示儀表，精度：0.5%FS	無
