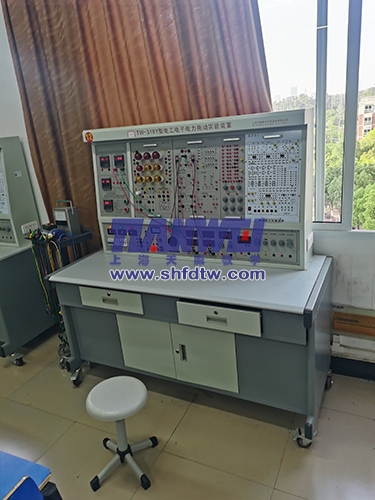

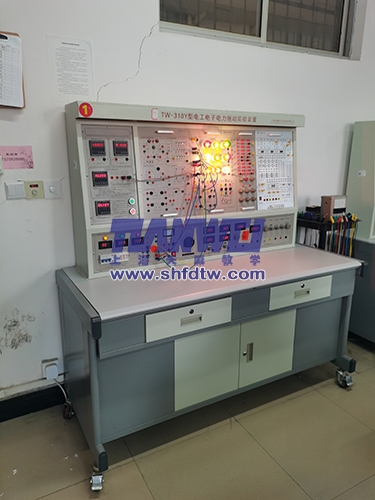

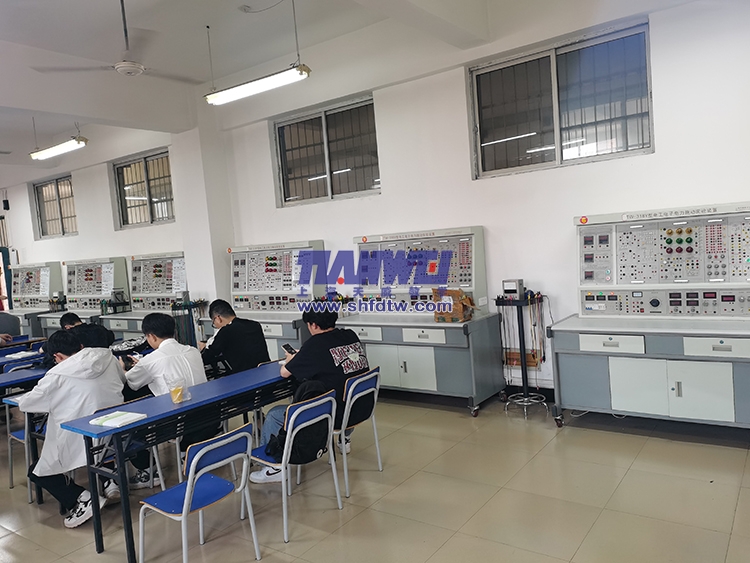

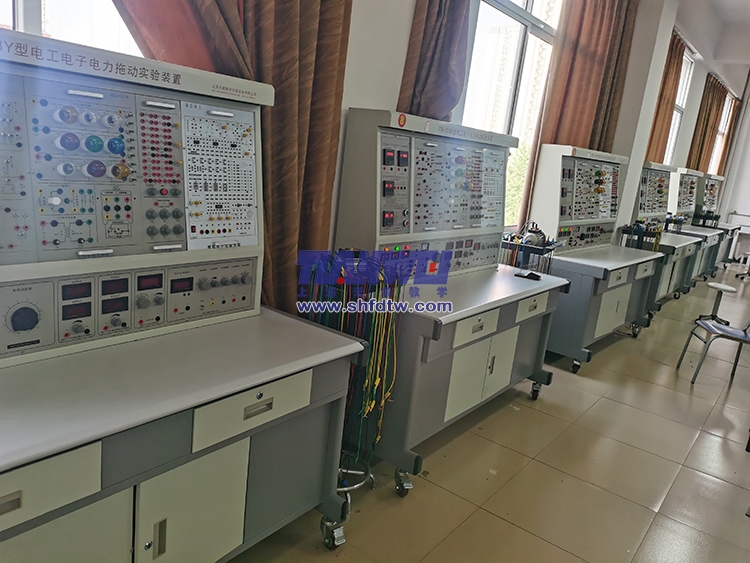

TW-318Y電工電子電力拖動實驗裝置

技術性能

1.輸入電源：三相四線(或三相五線)380V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸≥167cm×73cm×153cm±1%

裝置的資源配置要求

1.電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板工藝）。它為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。

2.主控功能板

三相0～450V及單相0～250V連續可調交流電源，規格為1.5kVA/0～450V，并分別配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

3.穩壓電源

兩路0.0～30V/1A連續可調，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能，獨立電源開關控制。

4.恒流源

一路0～200mA連續可調，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能，獨立電源開關控制。

5.日光燈

20V、30W的日光燈二盞，一盞照明用，一盞做日光燈實驗用，分別安裝在電工實驗臺頂部位置。

6.定時器兼報警記錄儀

1.可以調整考核時間、到達定時時間，可自動斷開電源。保證考核時間的準確性；可累計操作過程中的報警次數，以考察學生的實驗質量。

2.報警器的報警功能分電流、電壓表的超量程報警；內電路漏電報警；高壓電源的過流、過壓、報警三部分，顯示的報警次數即三項報警次數的累加。

3.具體分為：打開鑰匙開關、設置數據、輸入密碼、設置定時、清除報警、定時時間、詢問報警、顯示當前時間、定時時間后等功能。

7.真有效值交流數字電壓表

測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

8.信號源

功能：輸出正弦波、矩形波、三角波、鋸齒波、四脈方列、八脈方列；輸出頻率范圍：正弦波為1Hz～160kHz、矩形波為 1Hz～160kHz、三角波和鋸齒波為 1Hz～10kHz、四脈方列和八脈方列固定為 1kHz。最小頻率調整步幅：1Hz～1kHz為1Hz，1kHz～10kHz為10Hz，10kHz～160kHz為100Hz。

輸出脈寬選擇：占空比分別固定為1:1；1:3；1:5和1:7四檔。

輸出幅度調節范圍：A口(正弦波、三角波、鋸齒波) 5mV～17.0VP-P，多圈電位器調節；

B口(矩形波、四脈、八脈)5mV～3.8VP-P 數控調節。A、B口均帶輸出衰減（0dB、20dB、40dB、60dB）。

9.頻率計

六位數字顯示,測量范圍1Hz～300kHz，可以外測和內測兩種功能。

10.指針式精密交流電壓表

測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示及切斷總電源功能。

11.指針式精密交流電流表

測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設均有超量程告警、指示及切斷總電源功能

12.直流數顯電壓表

測量范圍0～200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。

13.直流數顯毫安表

測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。

14.控制屏正面右邊設一個大于等于74×48.5cm²的大凹槽，可以放置實驗掛箱。

15.電壓保護電路

所投設備具有電壓保護電器安全的技術，提供國家部門或第三方權威機構出具的證明。

16.漏電保護電路

所投設備具有漏電保護電路功能，提供國家部門或第三方權威機構出具的證明。

17.短路及過載保護電路

所投設備具有短路及過載保護電路功能，提供國家部門或第三方權威機構出具的證明。

18．實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），分別用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

做實驗的掛箱

1.電路基礎實驗箱

可完成基爾霍夫定律（可設置三個典型故障點）,疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路、R、C串并聯選頻網絡及一階、二階動態電路等實驗。

2.交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈螺口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座便于電流的測試；各燈組均設有過壓保護電路，保障實驗學生的安全及防止燈組因過壓而導致?lián)p壞；日光燈實驗器件有30W鎮流器、高壓電容器（0.47μF/500V、4.7μF/500V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座便于電流的測試；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。

3.元件箱

每組1μF/500V、2.2μF/500V 、4.7μF/500V高壓電容各一只），用于改變功率因數的實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

4.數電、模電實驗（含元器件）

提供穩壓電源四路（±5V/0.5A和±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯電平開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板．可采用固定線路或分立元件靈活組合進行實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。

5.繼電接觸控制（一）

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板上設有搖臂結構，可看到具體的器件，并可對需要調節的器件進行調節。

6.繼電接觸控制（二）

提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

7.三相鼠籠電機   2臺

型號：WDJ24  接法：△/Y  ，電壓：220V/380V  ，頻率：50HZ，絕緣等級：E

8.高可靠護套結構手槍插連接線

根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，從而大大提高了實驗的安全性。

9.導線架

歐式導線架，用于懸掛和放置實驗連接導線，外形尺寸為530mm×430mm×1200mm±1%，設有萬向輪。

實驗項目：

1、電工基本技能實訓：

基本電工儀表的使用與測量誤差的計算、減小儀表測量誤差的方法、歐姆定律、電阻的串、并、混聯電路、電阻分壓器電路、電容的充放電電路、伏安法測電阻、節點電壓法、回路電壓法、支路電流法、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值、電壓表量程的擴展、電流表量程的擴展、已知和未知電路元件的伏安特性、直流電阻電路故障的檢查、電路中電位的測量、基爾霍夫電壓定律、基爾霍夫電流定律、電壓源外特性的測定、疊加原理、電壓源與電流源的等效變換、負載獲得最大功率的條件、戴維南定理、諾頓定理、互易定理、二端口網絡、雙聯開關兩地控制、RLC串聯交流電路RLC并聯交流電路、RLC串聯諧振電路、電感、電容元件在直流和交流電路中的特性、正弦穩態下RL、RC串聯電路、日光燈電路的連接、提高功率因數的方法、互感耦合電路互感線圈同名端的判斷、一階電路過渡過程的研究、二階電路過渡過程的研究、單相變壓器、變壓器參數測定及繞組極性判別、交流電路參數的測量、三相負載的星形聯結、三相負載的三角形聯結、三相交流電路功率的測量、功率因數及相序的測量、單相電度表的安裝及使用、三相鼠籠式異步電動機的使用、三相異步電動機點動控制、三相異步電動機自鎖控制、三相異步電動機既可點動又自鎖控制、接觸器聯鎖正反轉控制、按鈕聯鎖正反轉控制、接觸器和按鈕雙重聯鎖正反轉控制

2、模擬電路實訓項目

晶體二極管的判別與檢測、PN結的單向?qū)щ娞匦浴⒕w三極管的判別與檢測、單結晶體管特性、晶體管共射極單管放大器、場效應管放大電路、負反饋放大電路、差動放大電路、射極跟隨器、場效應管共源極放大電路、共集電極放大器、共基極放大器、兩級阻容耦合放大器、運算放大器的基本接法、集成運放同相比例放大器、集成運放反相比例放大器、集成運放加法電路、集成運放減法電路、集成運放積分電路、集成運放微分電路、電壓跟隨器、電壓比較器、RC橋式正弦波振蕩器方波發生器、三角波發生器、文氏電橋正弦波發生器、鋸齒波發生器、過零比較器、比較器、窗口比較器電路實訓、集成運放的調零電路、電源極性錯接的保護電路、輸入端限幅保護電路、輸出端限幅保護電路、OTL功率放大器、RC正弦波振蕩器及選頻放大器、晶閘管可控整流電路、單相半波整流、濾波電路、單相全波整流、濾波電路、單相橋式整流、濾波電路、穩壓管穩壓電路及其穩壓原理、三端集成固定穩壓電源、正電源輸出可調集成穩壓電源、串聯型晶體管穩壓電源電路

3、數電電路實訓項目

晶體二極管開關特性、晶體三極管開關特性、二極管限幅器、三極管限幅器、二極管鉗位器、TTL集成邏輯門、集成與門邏輯功能測試、集成非門電路邏輯功能測試、集成與非門邏揖功能測試、CMOS門電路的測試、TTL電路和CMOS電路的輸出特性測試、集成邏輯電路的連接與驅動、組合邏輯電路、半加器、全加器、譯碼器、譯碼器邏輯功能測試、數據選擇器邏輯功能測試、四選一數據選擇器、八選一數據選擇器、集成觸發器邏輯功能測試、基本RS觸發器、JK觸發器、D觸發器、CMOS觸發器、計數、譯碼和顯示、計數器及其應用、十進制可逆計數器的邏輯功能測試、二進制加法計數器、十進制加法計數器、測試移位寄存器的邏輯功能、移位寄存器及其應用、脈沖分配器及其應用、555時基電路、單穩態觸發器、多諧振蕩器、施密特觸發器

4、電機與拖動基礎實驗

電力拖動實訓裝置、電力拖動實訓裝置安裝要求、電力拖動實訓裝置可進行的操作內容、三相異步電動機的直接啟動控制、三相異步電動機接觸器點動控制線路、單向啟動停止控制線路/異步電動機自鎖控制線路、異步電動機單向點動、啟動控制控制電路、異步電動機聯鎖正反轉控制線路、（A）按鈕聯鎖的三相異步電動機正反轉控制線路、（B）接觸器聯鎖的三相異步電動機正反轉控制線路、（C）雙重聯鎖的三相異步電動機正反轉控制線路、正反轉點動、啟動控制線路、異步電動機反接制動控制線路、異步電動機星形、三角形控制線路、手動順序啟動、自動順序控制線路、異步電動機兩地控制線路、三相異步電動機串電阻降壓啟動手動控制、三相異步電動機串電阻降壓啟動自動控制、單向降壓啟動及反接制動控制、三相異步電動機能耗制動控制線路、自動往返控制線路、帶點動的自動往返控制線路

配置清單：
