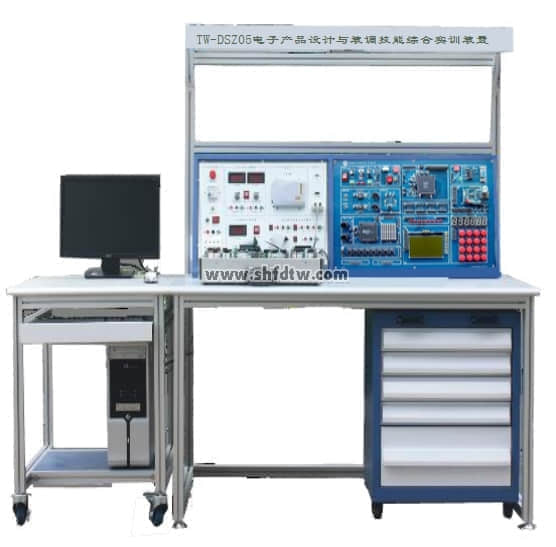

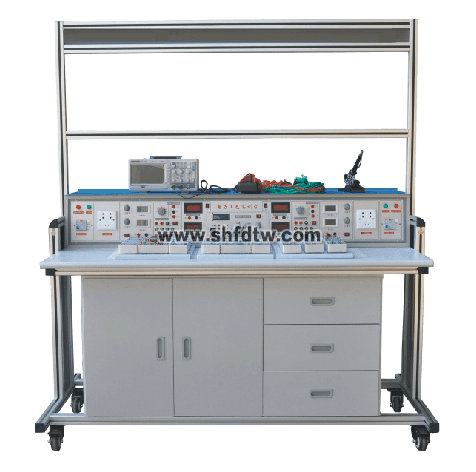

TW-DSZ05電子產品設計與裝調技能綜合實訓裝置
一、設備概述
TW-DSZ05電子產品設計與裝調技能綜合實訓裝置符合國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子設備裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求。
TW-DSZ05電子產品設計與裝調技能綜合實訓裝置整體設備按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路 ，配置有最小單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等，學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、制作與調試。
適用于各類技工院校、職業院校用于《無線電調試工》、《電子設備裝接工》高級及技師相關課程的實訓考核，及電子技術課程的教學實訓、創新設計及技能競賽。
二、產品特點：
1、開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作；
2、模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊；
3、積木式結構：根據可編程器件電子產品的技術應用分類配置單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
3、裝置容量：≤800VA
4、外形尺寸：1600mm×800mm×1900mm
5、安全保護：具有漏電壓、漏電流和過載保護等功能，安全符合國家相關標準
四、基本配置及功能
實訓裝置由實訓桌、電源控制屏、實訓單元模塊、鋁合金實訓箱、實訓套件、實訓工具、活動柜和鋁型材電腦桌等組成。
(一)實訓桌
采用工業鋁合金型材框架，桌面為防火、防水、耐磨高密度板，結構堅固，底部裝有四個帶剎車的萬向輪。
(二)電源控制屏
電源控制屏采用鐵質雙層亞光密紋噴塑結構，分為左實訓功能板和右實訓功能板兩部分。左實訓功能板采用鋁質面板（凹字爛板工藝），主要由低壓交流電源、直流可調穩壓電源、直流穩壓電源、偉福SP51仿真器、USB接口、串口、LPT端口及仿真器接口等組成；右實訓功能板為實訓區；在電源控制屏上方設有儀器儀表拖盤，便于放置實訓時所需的儀器儀表；頂部設有40W照明日光燈一盞。具體功能如下：
1、直流可調穩壓電源
提供兩路0.0～30V/2A可調穩壓電源
2、直流開關穩壓電源
提供+5V/5A、+24V/3A、±12V/2A四路固定輸出
3、低壓交流電源
3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調。
4、提供11路AC220V電源插座接口，可為外配儀器設備提供工作電源。
5、實訓區可同時固定10塊實訓單元模塊和1塊電源模塊。
(三)鋁合金實訓箱
用于固定實訓單元模塊，可同時固定8塊實訓單元模塊和1塊電源模塊。
(四)實訓套件
提供可編程定時器、LED數字鐘、多路搶答器三種實訓套件，可完成電子產品裝配、焊接與調試技能實訓。
(五)實訓工具
提供工具箱、數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、驗電筆、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器等常用工具。
(六)活動柜
活動柜為4層結構，可存放實訓單元模塊，下方裝有四個帶剎車的萬向輪。
(七)鋁型材電腦桌
用于放置計算機，下方裝有四個帶剎車的萬向輪。
（八）實訓單元模塊清單
|
序號
|
模塊名稱
|
主要配置
|
數量
|
|
1
|
電源模塊
|
提供+5V/5A、＋24V/3A、±12V/2A四路電源
|
1塊
|
|
2
|
十六位邏輯電平顯示模塊
|
由16個發光二極管和驅動芯片組成
|
1塊
|
|
3
|
六位動態數碼管顯示模塊
|
由六個數碼管和驅動芯片組成
|
1塊
|
|
4
|
LED點陣顯示模塊
|
由16×16點陣和驅動芯片組成
|
1塊
|
|
5
|
1602液晶顯示模塊
|
由字符型1602液晶屏組成
|
1塊
|
|
6
|
128×64液晶顯示模塊
|
由128×64液晶屏組成
|
1塊
|
|
7
|
八位開關量輸出、八位獨立式鍵盤、蜂鳴器及可調電源模塊
|
八位開關量輸出：以自鎖方式輸出高低電平
八位獨立式鍵盤：以點動方式輸出高低電平
蜂鳴器：輸入低電平時，蜂鳴器發出響聲
可調電源：輸出 0～5V直流電壓
|
1塊
|
|
8
|
矩陣鍵盤模塊
|
由16個按鍵與電阻組成，實現信號的輸入及擴展鍵盤功能
|
1塊
|
|
9
|
傳感器輸入信號轉換模塊
|
由光耦組成，實現傳感器輸入電平的轉換
|
1塊
|
|
10
|
AD/DA轉換模塊
|
由ADC0809及DAC0832芯片組成，分別實現將模擬信號轉換為八位數字信號和將八位數字信號轉換為0～5V的模擬電壓信號
|
1塊
|
|
11
|
串行AD/DA轉換、V/F轉換、PWM轉換模塊
|
由TLC549、TLC5615、LM331及PWM轉換電路組成，實現數據的轉換
|
1塊
|
|
12
|
并串轉換模塊
|
由74LS164、74LS165芯片組成，分別實現將串行輸入信號轉換為并行輸出信號和將并行輸入信號轉換為串行輸出信號
|
1塊
|
|
13
|
單片機系統模塊
|
可進行仿真及ISP燒錄，并引出所有I/O口
|
1塊
|
|
14
|
單次脈沖與時鐘模塊
|
包括由74LS393組成的分頻電路和單次脈沖，可為其它實訓模塊提供單次脈沖及時鐘信號
|
1塊
|
|
15
|
實時時鐘、溫度傳感器及看門狗復位模塊
|
由PCF8563、MAX813、DS18B20組成，實現實時時鐘、溫度傳感器控制及看門狗復位電路等功能
|
1塊
|
|
16
|
I/O擴展模塊
|
由74LS273和74LS244芯片組成，實現單片機的數據擴展，74LS273為擴展輸入口，74LS244為擴展輸出口
|
1塊
|
|
17
|
并行擴展接口模塊
|
由8155、8255芯片組成，實現單片機的I/O口擴展
|
1塊
|
|
18
|
定時/計數器擴展接口模塊
|
由8253芯片組成，實現單片機定時器和計數器的擴展
|
1塊
|
|
19
|
7279鍵盤顯示模塊
|
由7279芯片、按鍵及數碼管組成，實現按鍵的相應鍵號顯示功能
|
1塊
|
|
20
|
語音錄放與音頻驅動模塊
|
由語音錄放芯片ISD1730及LM386芯片組成，分別實現系統的語音提示和將音頻信號放大驅動揚聲器
|
1塊
|
|
21
|
直流電機模塊
|
由直流電機、槽型光耦、三極管組成，實現直流電機的轉速測量功能
|
1塊
|
|
22
|
步進電機模塊
|
由步進電機和驅動芯片ULN2003組成，實現單片機控制步進電機的方向與速度的功能
|
1塊
|
|
23
|
繼電器、晶閘管模塊
|
由四組繼電器及雙向可控硅電路組成，實現弱電控制強電功能
|
1塊
|
|
24
|
存儲器模塊
|
由93C46、24C02及IC卡組成，實現數據的存儲功能
|
1塊
|
|
25
|
RS232、RS485、紅外通信模塊
|
由MAX232、MAX485及紅外通信芯片組成，實現以不同的方式與單片機進行通信
|
1塊
|
|
26
|
USB2.0通信模塊
|
由ISP1581芯片組成，實現USB模塊與單片機之間的通信
|
1塊
|
|
27
|
CAN總線接口模塊
|
由CAN總線收發器TJA1050T、獨立CAN通信控制器SJA1000T、晶振等組成，實現數據的交換
|
1塊
|
|
28
|
紅外發射模塊
|
由74HC14芯片和紅外發射管組成，實現紅外發射功能
|
1塊
|
|
29
|
紅外接收模塊
|
由紅外接收管組成，實現紅外接收功能
|
1塊
|
|
30
|
超聲波收發模塊
|
由超聲波發送、接收頭及CX20106解碼芯片等組成，實現超聲波收發功能
|
1塊
|
|
31
|
單端輸入放大模塊
|
由741芯片及外圍電路兩級放大電路，實現將弱信號進行放大的功能
|
1塊
|
|
32
|
直流穩壓電源模塊
|
提供±5V、±12V、±24V電壓輸出，為各個實訓單元模塊提供電源
|
1塊
|
|
33
|
無線遙控發送模塊
|
由PT2262芯片及315無線遙控發射模塊組成的發送電路，實現無線發送功能
|
1塊
|
|
34
|
無線遙控接收模塊
|
由PT2272-M4芯片及315無線遙控發射模塊組成的接收電路，實現無線接收功能
|
1塊
|
|
35
|
萬能板模塊
|
由焊盤組成，用于練習焊接及搭接電路等
|
2塊
|
五、實訓項目
1、跑馬燈調試
2、轉彎燈調試
3、工業順序控制調試
4、定時器調試
5、計數器調試
6、外部中斷調試
7、8155 I/O口擴展調試
8、8255 I/O口擴展調試
9、8253定時/計數調試
10、LED 16×16點陣顯示調試
11、128×64點陣型液晶顯示調試
12、1602字符型液晶顯示調試
13、動態掃描數碼管顯示調試
14、PCF8563實時時鐘/日歷調試
15、MAX813看門狗復位電路的調試
16、LM331電壓/頻率轉換調試
17、串行存儲芯片93C46讀寫調試
18、AT24C02 I2C總線存儲器讀寫調試
19、PWM脈沖寬度調制調試
20、電子音樂演奏調試
21、查詢式鍵盤調試
22、7279陣列鍵盤顯示調試
23、74LS273讀入數據調試
24、74LS244輸出數據調試
25、74LS164串并轉換調試
26、74LS165并串轉換調試
27、TL549 8位AD串行轉換調試
28、TLC5615 10位 DA串行轉換調試
29、ADC0809并行AD轉換調試
30、DAC0832并行DA轉換調試
31、接觸式IC存儲卡讀寫調試
32、語音芯片ISD1730錄音控制調試
33、語音芯片ISD1730放音控制調試
34、音頻驅動調試
35、繼電器控制電路的設計與調試
36、步進電機控制調試
37、小直流電機閉環調速調試
38、單片機RS232/RS485串行發送接收調試
39、CAN總線通信調試
40、基于DS18B20的智能溫度測量電路的設計與調試
41、單片機系統中的紅外線通信調試
42、無線遙控發射接收電路的調試
43、晶閘管控制電路的設計與調試
44、傳感器控制電路的設計與調試
45、USB2.0通信調試
46、超聲波測距系統設計與調試
47、可編程定時器的裝配、焊接與調試
48、LED數字鐘的裝配、焊接與調試
49、多路搶答器的裝配、焊接與調試
