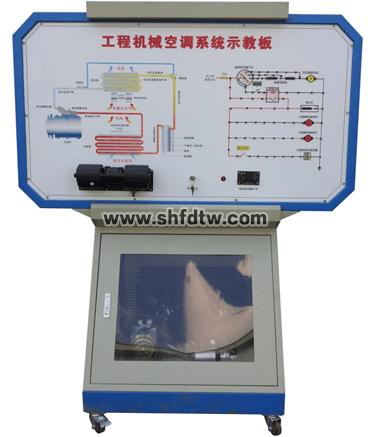

TW-BDQ45空調系統實訓臺（豪沃ZZ1167）

一、產品簡介

該設備采用全新豪沃ZZ1167 車輛空調系統為基礎，充分展示空調系統的組成結構和工作過程。

適用于各類學校對車輛空調系統理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的車輛空調系統，充分展示車輛空調系統的組成結構和工作過程。

2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示車輛空調系統的工作過程以及工作原理。

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車單風口空調系統的工作原理。

4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。

6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。

7.實訓臺R形鋼結構焊接，面板箱采用嵌入式固定安裝；底部設置三角形儲物箱，安裝透明單開門。表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1600×700×1700mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

外接電源：交流220V±10% 50Hz

工作電壓：直流24V

制冷劑：R134a

工作溫度：-40℃～+50℃

高壓壓力表：0～3.5MPa

低壓壓力表：0～1.5MPa

三相異步電動機：

型號：YT 100L1-4

電壓：AC 380V

功率：2.2KW

轉 速：1420r/min

顏色：7032

鋼管：40*40*3mm

面板機柜：1.5mm冷板沖壓成形；

移動腳輪：120*80mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板(面板柜)	裝有各種檢測端子以及彩色電路圖和原理圖（16009004mm)	套	1
2	點火開關		個	1
3	高壓壓力表	R134a，0～3.5MPa	個	1
4	低壓壓力表	R134a，0～1.5MPa	個	1
5	數字式進風口溫度表		個	1
6	數字式出風口溫度表		個	1
7	單風口空調控制器總成	原車全新	套	1
8	單風口空調蒸發箱總成	原車全新	套	1
9	壓縮機總成	原車全新	套	1
10	膨脹閥總成	原車全新	套	1
11	干燥器總成	原車全新	套	1
12	鼓風機總成	原車全新	套	1
13	冷凝器	原車全新	個	1
14	冷卻電子風扇	原車全新	套	1
15	三相異步電動機	YT 100L1-4/2.2KW	臺	1
16	R形移動臺架(帶自鎖腳輪裝置)	1600×700×1700mm(長×寬×高)	臺	1
17	故障模擬與排除裝置		套	1
18	設備教師手冊		套	1
19	設備合格證、保修卡		套	1
