TW-Z75 機電設備裝調實訓平臺
一、概述
本設備應包含多種機械模塊組成，至少包括實訓臺、動力源、機械裝調對象（機械傳動機構、齒輪減速器、沖床機構、多級變速箱、二維工作臺、間歇回轉工作臺等）、常用量具等部分。各個模塊可獨立訓練，也可綜合訓練。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。

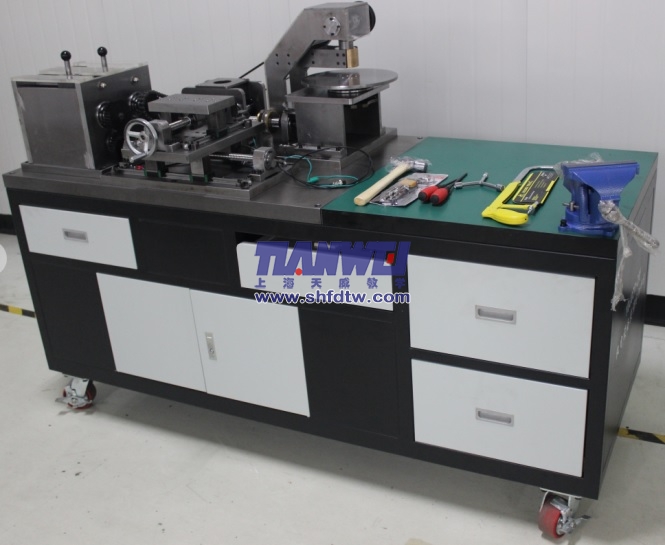

參考圖片
二、技術參數
1、交流電源：?jiǎn)蜗?/span> AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1800*700*1250；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、主要配置清單：
|
序號
|
名稱
|
主要技術指標
|
數量
|
單位
|
備注
|
|
1
|
實訓臺
|
采用鐵質雙層亞光密紋噴塑結構，桌子下方帶儲存柜，柜子上方和右側帶3個抽屜；包括動力源和機械裝調區域兩部分。用于鉗工加工和裝配各種機械零部件；機械裝調區域采用球墨鑄件操作臺面，學生可在上面安裝和調整各種機械機構。鑄件平板：1100mm×700mm×40mm；鉗工桌面板700mm*700mm*40mm；桌子含輪子長×寬×高=1800mmx750mmx830mm；
|
1
|
套
|
|
|
2
|
多級變速箱
|
具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。主要由箱體（頂部為有機玻璃，既可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。等組成，可完成多級變速箱的裝配工藝實訓。
|
1
|
套
|
|
|
3
|
間歇回轉工作臺
|
主要由四槽槽輪機構、蝸輪蝸桿、摩擦輪、推力球軸承、角接觸軸承、圓錐滾子軸承、深溝球軸承、臺面、支架、端蓋等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；通過實訓能夠清楚零件之間的裝配關系，機構的運動原理及功能。掌握基本零件的裝配方法及工藝，如蝸輪蝸桿副、齒輪副、槽輪副、摩擦輪、相關軸承的安裝調整以及相關測量工具的應用。
|
1
|
套
|
|
|
4
|
二維工作臺
|
掌握基本零件的裝配方法及工藝，如直線導軌副、滾珠絲桿副、相關軸承的安裝調整以及相關測量工具的應用，工作臺面裝有行程開關，實現限位保護功能，可實現工作臺往返運行；主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（日本THK品牌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為24mm的鋼板）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。
|
1
|
套
|
|
|
5
|
齒輪減速器
|
主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成，可完成減速器的裝配工藝及精度檢測實訓。主要配置：直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2RZ深溝球軸承4個）、支架、軸、端蓋、鍵等。
|
1
|
套
|
|
|
6
|
沖床機構
|
主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬，可完成沖床機構的裝配工藝實訓。主要配置：曲軸、連桿、滑塊、支架、鍵、軸、軸承（6002-2RZ角接觸軸承2個）等。
|
1
|
套
|
|
|
7
|
帶傳動機構
|
主要配置有：同步帶2根、同步帶輪4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。
|
1
|
套
|
|
|
8
|
鏈傳動機構
|
主要配置有：?jiǎn)闻沛?/span>1個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。
|
1
|
套
|
|
|
9
|
齒輪傳動機構
|
主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。
|
1
|
套
|
|
|
10
|
動力源
|
配置交流調速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
電機： 90W；減速比：1:25。
調速范圍：90～1400r/min。
|
1
|
套
|
|
|
11
|
常用工量具
|
主要由游標卡尺1把、萬能角度尺1把、角尺1把、百分表1個、千分尺1個、塞尺、內六角扳手等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等
|
1
|
套
|
|
四、實訓項目
項目一 鉗工基本操作技能實訓
項目二 變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪組、箱體等的裝配與調整。
項目三 減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。
項目四 間歇回轉工作臺的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。
項目五 二維工作臺的裝配與調整
根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
項目六 機械傳動的安裝與調整
任務一 帶傳動機構的裝配與調整
任務二 鏈傳動機構的裝配與調整
任務三 齒輪傳動機構的裝配與調整
項目七 機械系統運行與調整
根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。
