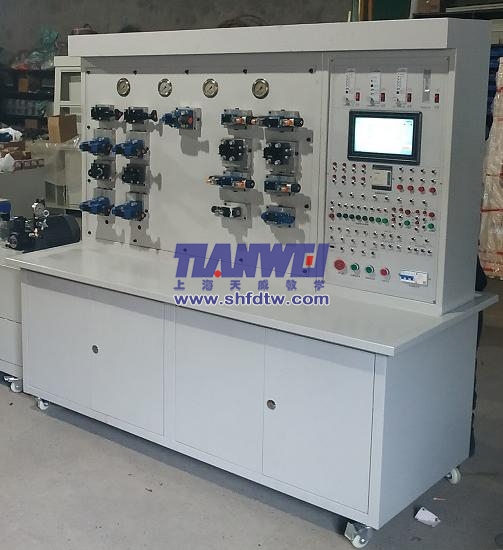

TW-QY61 電液比例與伺服性能檢測綜合實驗臺
實驗臺特點
1.采用移動式液壓泵站，雙泵供油，蓄能器穩壓，壓差反饋恒壓加載，高壓濾油器過濾，風冷卻器和電加熱控溫。
2.選用高性?xún)r(jià)比計算機，標準DAQ數據采集卡，高性能傳感器，高效的專業測控軟件組成“虛擬儀器”測控系統。
3.突出“軟件就是儀器”的新概念，設計功能更豐富，具有更直觀友好軟面板的信號發生器和紋號分析儀等“虛擬儀器”代替昂貴的傳統儀器。
4.具有強大的數據采集與處理功能，可實時采集壓力、流量、位移、溫度等信號，并可方便的實現數據存儲、壓縮及顯示。
5.硬件，軟件均采取防干擾措施，保證系統運行安全可靠。
6.采用模塊化、標準化等開放式結構與技術，保證系統的可擴展性和可移植性。
7.操作臺面采用鑄鐵面板經精加工而成，平面安裝，保證實驗的穩定性及數據的精確性。
實驗項目：
一、電液比例閥基本特性實驗；
a. 穩態控制特性
b. 穩態負載特性
c. 階躍響應特性
d. 頻率響應特性
二、電液比例流量閥實驗；
a. 穩態控制特性實驗
b.穩態負載特性實驗
c. 輸入電流階躍響應特性實驗
三、流體力學實驗項目
1. 液阻特性實驗
a. 環形縫隙流量壓力特性實驗
b. 細長小孔流量壓力特性實驗
c. 薄壁小孔流量壓力特性實驗
四、液壓元件性能實驗
1. 液壓泵靜態動態特性實驗：
a. 流量—壓力特性
b. 容積效率—壓力特性
c. 總效率—壓力特性
d. 輸入功率—壓力特性
e. 液壓泵動態特性測試實驗
2. 溢流閥靜態動態性能實驗
a. 調壓范圍與壓力穩定性測試
b. 卸荷壓力與壓力損失測試
c. 穩態壓力—流量特性（啟閉特性）
d. 溢流閥動態特性測試實驗
3. 流量閥靜態特性實驗
a. 節流閥穩態流量—壓力特性
b. 調速閥穩態流量—壓力特性
五、液壓回路性能實驗
1. 節流調速回路性能實驗
a. 節流閥進油回路速度—負載特性
b. 節流閥旁路回路速度—負載特性
c. 調速閥進油回路速度—負載特性
六、壓力控制回路
1. 調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
2. 減壓回路
a. 一級減壓回路
b. 二級減壓回路
3. 保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
d. 蓄能器保壓回路
e. 輔助泵保壓回路
4. 卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥控制卸荷回路
e. 行程閥控制卸荷回路
f. 壓力控制卸荷雙泵供油回路
g. 電磁閥控制卸荷雙泵供油回路
5. 平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
e. 平衡與保壓回路
f. 液控順序閥平衡回路
6. 緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
七、速度控制回路
1. 節流閥控制回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
2. 容積節流調整回路
a. 調速閥在進油路容積節流調速回路
b. 調速閥在回油路容積節流調速回路
3. 增速回路
a. 單向閥控制差動連接增速回路
b .二們?nèi)姶艙Q向閥差動連接增速回路
c. 用蓄能器的增速回路
4. 速度變換回路
a. 用行程閥的快慢速換接回路
b. 二位二通電磁閥差動連接速度變換回路
c. 二位三通電磁閥差動連接速度變換回路
d. 調速閥串聯速度變換回路
e. 調整閥并聯進油控制速度變換回路
f. 調整閥并聯回油控制速度變換回路
g. 雙向速度變換回路
h. 進油控制速度變換回路
i. 回油控制速度變換回路
j. 快慢速轉換回路
k. 液控單向閥控制速度變換回路
八、方向控制回路
1. 換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
2. 鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
九、多缸控制回路
1. 順序動作回路
a. 壓力繼電器控制的順序動作回路
b. 單順序閥控制的順序動作回路
c. 行程開關控制二位電磁閥順序動作回路
d. 行程閥控制的順序動作回路
e. 雙順序閥控制的順序動作回路
f. 順序閥與行程開關聯合控制的順序動作回路
g. 壓力繼電器與行程開關聯合控制的順序動作回路
2. 同步動作控制回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 進油節流雙向同步回路
d. 回油節流雙向同步回路
3. 主輔缸工作循環回路
a. 主、輔油缸工作循環回路
十、系統回路仿真軟件：
1．元器件的3D演示示意圖（實際交貨時界面布局或有不同）元器件知識主要包括各個元器件的3D演示圖片，各種器件的拆解3D圖片和3D組裝圖片，元器件的3D動畫。
2. 系統回路演示
常見回路演示主要展示常見的工程裝備的連接回路系統和關鍵元器件介紹。
3. 故障回路演示
故障回路演示主要展示常見工程應用裝備系統的故障現象、故障分析和故障排除方式?？梢愿鶕?jù)預先設置好的相關故障指令，演示相應的故障現象，并自動在軟件界面上顯示相關內容，手動操作正確后相關界面會自動變化，顯示正常。
4. 搭建回路演示
搭建回路演示主要功能為實時搭建工程應用裝備液壓與氣動系統并可以設置故障。通過此項功能可以幫助學員全面地、正確地把握液壓原理，深入、細致地從正反兩個方面認識、理解氣動系統及回路圖，快速、準確地掌握典型氣動回路。不僅用于安裝和維護氣動元件、氣動裝置、氣動機械等，同時也為氣動系統及回路的創新提供了一個堅實的基礎。
十一、考核軟件功能及界面說明
考核軟件主要包括考生建檔及檔案管理模塊，題庫添加和題庫存儲模塊，考生成績管理模塊，考題生成模塊、教師（管理員）及考生登錄模塊等。
① 考核系統為單機安裝軟件，可以預安裝在windows系統或linux系統中，教員和考生共用；
② 考生檔案管理模塊主要錄入考生的學習檔案信息，建立一一對應數據庫；
③ 題庫管理模塊為教師使用模塊，用于考題的添加、刪除、修改；
④ 考生成績管理模塊用于管理考生的考試成績，包括存檔、導出、查詢等；
⑤ 考題生成模塊用于從題庫自動選擇考題供考生考試使用；
⑥ 教師（管理員）登錄模塊主要用于相關模塊設置和軟件維護等；
⑦ 考生登錄模塊用于考生考試使用。
⑧教師（管理員）登錄后可對檔案管理模塊進行操作，如對新學員的檔案建立、檔案更改、檔案數據更新等功能。
十二、技術參數：
定量葉片泵，型號YB1-10
額定壓力 6.3Mpa
排量 10ml/r
轉速 1450r/min
驅動功率 2.2KW
變量葉片泵，型號YBX-16
排量 16ml/r
轉速 1450r/min
額定壓力 6.3Mpa
驅動功率 3KW
