TW-T29型 自動扶梯教學模型實訓裝置（小型）
一、設備概述
1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2.電氣控制采用西門子PLC系統，驅動采用變頻節能控制；
3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：2150mm（長）×770mm（寬）×1600mm（高），控制柜尺寸：800mm（長）×800mm（寬）×1850mm（高）；
5、提升高度：300mm；
6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構
7、運載能力 ：20KG
8、驅動方式：PLC可編程控制，變頻節能起動/運行；
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；。 4、梯級的拆裝操作；
5、梳齒板的調整； 6、梳齒前沿板的調整； 7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整； 9、驅動鏈的調整； 10、扶梯防逆轉機械實驗；
11、上下部曳引鏈安全實驗 12、主機斷鏈安全實驗
四、扶梯外形圖

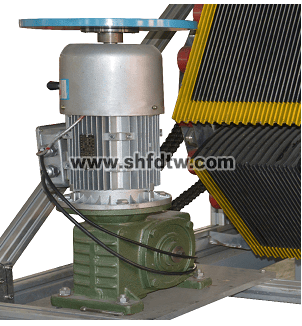

五、曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。

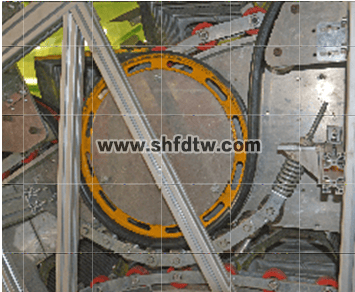

六、驅動鏈輪裝置
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。

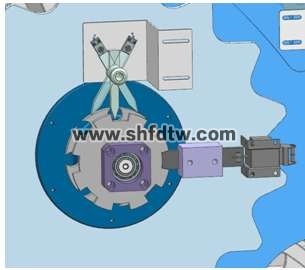

七、扶梯防逆轉裝置（機械加光電聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎動作從而使扶梯停止，反之亦然。同時此功能具備手動測試操作功能。
八、梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。
九、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
十、設備主要配置
|
配置
|
扶梯桁架
|
鋁合型材框架
|
|
拖動方式
|
西門子s7/200PLC可編程，變頻節能控制
|
|
角度
|
35度
|
|
提升高度
|
300mm
|
|
控制系統
|
通過光電感應檢測，自動控制
|
|
電動機傳動方式
|
蝸輪蝸桿傳動
|
|
梯級結構
|
ABS注塑成型，裝配式結構
|
|
電源適應
|
三相交流電源380V±10%,220V±10%
|
|
梯級寬度
|
300mm
|
|
裝飾
|
扶壁板
|
高度
|
450mm
|
|
材質
|
有機玻璃
|
|
厚度
|
8mm
|
|
扶手帶
|
型式
|
窄型扶手帶
|
|
色彩
|
黑色(可選彩色)
|
|
結構
|
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層
|
|
梳齒板材質
|
鋁合金
|
|
桁架
|
型材
|
歐標鋁型材框架結構
|
|
規格
|
主框架30*60mm，次要支架30*30mm
|
|
內外蓋板
|
外蓋板
|
1.5mm材質鈑金沖壓而成
|
|
內蓋板
|
1.5mm材質鈑金沖壓而成
|
|
圍裙板
|
左右圍裙板
|
1.5mm材質鈑金制作而成
|
|
上下平臺
|
|
5mm透明有機玻璃
|
|
安全保護裝置
|
起動鈴聲提示
|
|
電動機短路及過載保護
|
|
節能裝置—變頻控制
|
|
上下平臺踏板安全裝置
|
|
上部扶手帶入口安全裝置
|
|
下部扶手帶入口安全裝置
|
|
上部曳引鏈安全裝置
|
|
下部曳引鏈安全裝置
|
|
主機鏈斷鏈保護裝置
|
|
停止開關
|
|
手動盤車輪
|
|
急停按鈕
|
|
安全檢測裝置
|
上部鑰匙起動
|
|
下部鑰匙起動
|
|
上部乘客檢測
|
|
下部乘客檢測
|
|
主機防逆轉檢測裝置（機械部分+光電）
|
|
|
|
|
|
|
十一、配套工具清單
|
序號
|
名稱
|
型號/規格
|
數量
|
單位
|
|
1
|
卷尺
|
3m
|
1
|
把
|
|
2
|
萬用表
|
MF47
|
1
|
只
|
|
3
|
內六角扳手（組套）
|
BM-C9
|
1
|
套
|
|
4
|
全拋光梅花開口兩用扳手
|
10
|
1
|
把
|
|
5
|
全拋光梅花開口兩用扳手
|
13
|
1
|
把
|
|
7
|
全拋光梅花開口兩用扳手
|
16
|
1
|
把
|
|
8
|
全拋光梅花開口兩用扳手
|
18
|
1
|
把
|
|
9
|
T型六角扳手
|
5mm
|
1
|
把
|
|
10
|
開口扳手
|
8～10
|
1
|
把
|
|
11
|
開口扳手
|
12～14
|
1
|
把
|
|
12
|
開口扳手
|
17～19
|
1
|
把
|
|
13
|
一字穿心螺絲批
|
5×75
|
1
|
把
|
|
14
|
十字穿心螺絲批
|
5×75
|
1
|
把
|
|
15
|
工具箱
|
塑料大號
|
1
|
只
|
|
16
|
尖嘴鉗
|
8寸
|
1
|
把
|
|
17
|
斜口鉗
|
6寸
|
1
|
把
|
|
18
|
平口鉗
|
8寸
|
1
|
把
|
|
19
|
活扳手
|
300×36
|
1
|
把
|
|
20
|
鋼板尺
|
300mm
|
1
|
把
|
