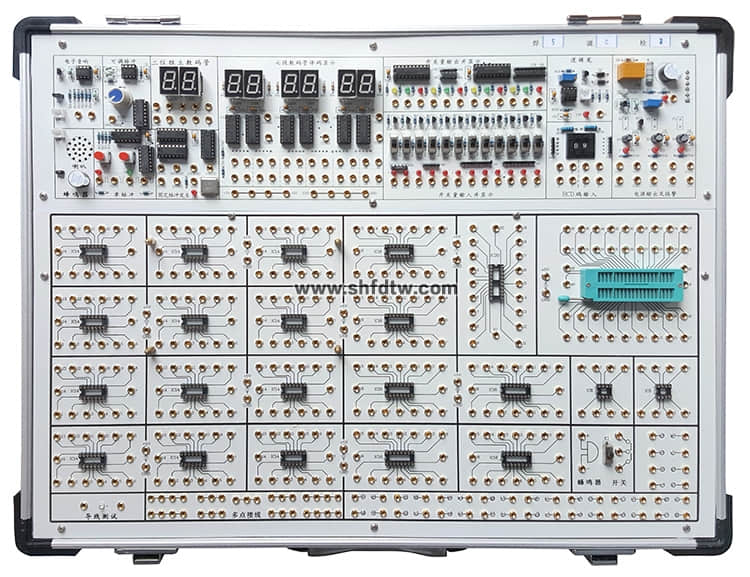

TW-X04 新型數字電路實驗箱

實驗箱由鋁木合金箱體、開關電源、常用信號源和實驗電路區組成。其中實驗電路區采用全開放模式，可根據需求靈活配置實驗電路，以滿足不同層次學生的教學實驗要求。

一、技術指標

1、實驗電路工作電源：+5V/2A一組、±12V/0.7A一組、1.5～9V(或任意值）可調一組，每路設置保險絲一個，每路均帶有短路保護和反向保護電路，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。

2、常用信號源

1）提供二組正負單脈沖發生電路，帶電平指示。

2）1HZ～1KHZ連續可調時鐘電路。

3）1HZ～1MHZ固定脈沖分7路輸出，其中1HZ帶指示燈顯示。

4）12路開關量輸入顯示電路，輸入端帶保護功能。

5）12路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。

6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；2位獨立數碼管，可裝共陽或共陰數碼管。

7）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。

8）由555時基電路組成的音響輸出控制電路，并帶有蜂鳴器和喇叭輸出設備。

3、測試小工具

1）提供三狀態數字邏輯測試電路，并有聲光提示。

2) 提供0~20直流電壓測量表1個（可選配）。

3）提供0~50MHZ頻率計1個（可選配）。

4、實驗電路區： 獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下：

1）配置開放式實驗區，含圓孔2只IC8，鎖緊或圓孔12只IC14、6只IC16或4只(可以再擴展3只）、1只IC20、1只IC40鎖緊插座（兼容IC28/IC24/IC18等)。

2）提供8Ω喇叭、蜂鳴器和1×2開關各1個、電位器3個(可選配）。

3）設計有導線測試座一組。

5)還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。

6) 2個擴展模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可選配固定線路實驗?zāi)K。學生可以進行創新性練習，以提高學生的思維能力和動手能力。

可拆卸式實驗?zāi)K（選配）

1）分立元件模塊板，板上含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。

2）面包板模塊（選配）

有2塊350孔面包板組成，并設計有面包板和主板間的連接轉換。

6、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

7、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。

二、實驗項目

基礎實驗

1. 晶體管開關特性、限幅器與鉗位器

2. TTL集成邏輯門的邏輯功能與參數測試

3. CMOS集成邏輯門的邏輯功能與參數測試

4. 集成邏輯電路的連接和驅動

5. 組合邏輯電路的設計與測試

6. 譯碼器及其應用

7. 數據選擇器及其應用

8. 觸發器及其應用

9. 計數器及其應用

10. 移位寄存器及其應用

11. 脈沖分配器及其應用

12. 使用門電路產生脈沖信號——自激多諧振蕩器

13. 單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

14. 555時基電路及其應用

綜合實驗（需另配器件）

15. D/A、A/D轉換器

16. 智力競賽搶答裝置

17. 電子秒表

18. 三位半直流數字電壓表

19. 數字頻率計

20. 拔河游戲機

綜合應用設計實驗（用小規模集成電路或大規模集成電路實現）

1、LED顯示十字路口交通燈自動控制器的設計

2、數碼管顯示秒表設計

3、數碼管顯示時鐘數字鐘的設計

4、數碼管顯示數字頻率計設計

四、實驗箱配置

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
