TW-X87型 DSP永磁同步電機驅動控制系統實驗箱

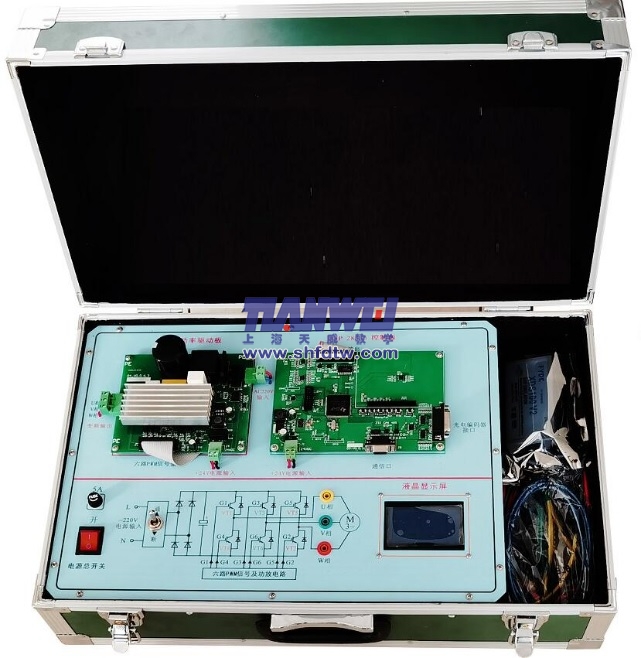

設備外形參考圖

本實驗系統是基于C2000系列DSP而設計的高性能矢量控制調速系統。系統由實驗箱(含DSP控制板、智能功率驅動模塊和24V開關電源)、仿真器，三相永磁同步電機等組成。

本系統可實現在線編程，通過DSP仿真器在線仿真，提供源程序，可在線燒寫DSP程序。

提供C語言程序源代碼：提供配套的C語言程序，可自行修改與燒寫下載運行及仿真。

空間矢量脈寬調制-SVPWM，主要思想是把三相交流電機等效為直流電機，然后跟蹤圓形磁場。SVPWM主要由：波形發生器，Chark變換，扇區判斷，Park變換，橋臂作用時間，比較器，插入死區等模塊組成。

基本實驗項目

1.DSP的認識。

2.DSP編程軟件的使用

3. 三相永磁同步電機的控制運行
