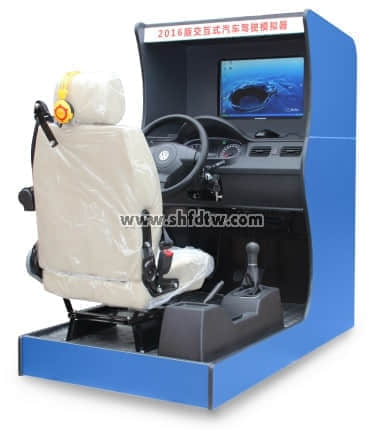

TW-B20交互式主被動智能汽車駕駛培訓模擬器
（三聚氰胺雙面貼紋板材外殼）
一、駕駛模擬器規格參數
尺 寸：長×寬×高＝137 cm×80 cm×135 cm
凈 重：102 kg
工作電源：市供電壓AC220V±5%、50Hz±2Hz
額定功率：230W
電氣電壓：＜24V
絕緣電阻：≥20MΩ
頻率響應：100Hz ～12.5DHz
信 噪 比：≤50dB
抖 晃 率：≤0.2%
工作環境：溫度0℃～50℃，相對濕度20%～70%。
分 辨 率：3840×1280，32真彩，24幀。
轉 向 盤：實車鋼架聚氨酯轉向盤。具有喇叭按鈕開關，自動回位，切向力120Ｎ，間隙±5°。
離合、制動、加速踏板、駐車操縱桿：仿真踏板，行程100～130 mm ，應力100～200Ｎ。實車駐車操縱桿。
組合開關：實車一體式組合開關。具有點火、啟動、雙閃報警、大小燈光、遠近照明燈開關、雨刮器快慢撥動、左右轉向撥動開關。
安 全 帶：實車滌綸織帶三點式結構安全帶，位置合理，拉動伸縮自如。
儀 表 臺：具有實車儀表總成的塑料材質實車儀表臺。
駕駛座椅：具有織物材料實車司機座椅，高回彈泡沫，四方向可調靠背，坐墊、頭枕，噴漆骨架，雙鎖滑軌，塑料大殼彈簧調角器。
座艙材質：鐵質焊接支架，三聚氰胺雙面貼紋板材外殼的木板外殼。
視景顯示：一個22 in LED顯示屏，三維視景采集計算顯示系統，分辨率3840×1280，32真彩，24幀。
傳感系統：USB 2.0即插即用數據傳輸、相應的非接觸式（無磨損）線性磁控傳感器與數據信息采集系統。
轉向傳感：非接觸式（無磨損）線性磁控傳感器與數據信息采集系統專業位移傳感器。搞腐蝕，無溫漂，長壽命，結構牢固可靠，輸出穩定，運行順暢。

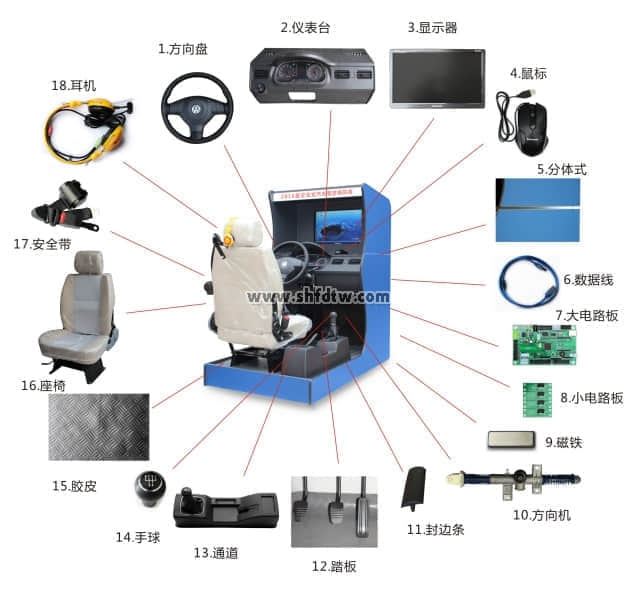

二、駕駛模擬器部件展示圖
模擬器部件標識：
1. 鋼架聚氨酯實車方向盤 2. 塑料材質儀表工作臺 3. LED液晶顯示器 4. 光電鼠標
5. 分體式側板 6. 數/模高速數據線 7. 數/模電路板 8. 傳感器小電路板
9. 非接觸式傳感高性能磁鐵 10.帶回位模具彈簧的實車方向機 11.T型圓弧式橡膠封邊條
12.離合、制動、加速踏板 13.變速器，駐車塑料實車中央通道 14.鍍鉻塑料變速器手球 15.防滑橡膠地膠 16.四方向可調節座椅 17. 三點式安全帶 18. 高保真耳機
三、駕駛模擬器配置表
|
設備名稱
|
技術規格
|
數量
|
備注
|
|
計算機
|
主板
|
七彩虹，或技嘉GA-M68M
|
|
|
|
CPU
|
雙核
|
1個
|
|
|
CPU風扇
|
酷冷花式鰭片，靜音，純銅線圈
|
1只
|
|
|
硬盤
|
固態16G
|
1個
|
|
|
內存
|
金士頓1G DDR
|
1個
|
|
|
顯卡
|
集成
|
1片
|
|
|
機箱
|
標準
|
1個
|
|
|
電源
|
450W
|
1只
|
|
|
顯示器
|
22吋LED液晶顯示器
|
1個
|
|
|
數/模轉換卡
|
2016版專業數/模轉換卡
|
1套
|
模擬量和數字量高速轉換
|
|
鼠標
|
USB 2.0接口光電鼠標
|
1只
|
訓練的打開，進入，返回，轉換等等操控
|
|
耳機
|
音量可調節高保真耳機和麥克風
|
1只
|
訓練時的視景中各種聲音的高保真輸出終端
|
|
數/模數據線
|
USB 2.0全金屬透明編織網屏蔽數據線
|
1條
|
USB 2.0即插即用數據傳輸
|
|
計時數據線
|
|
1條
|
駕校專用計時信號輸出
|
|
軟件
|
符合交通部123號令的墨泥駕駛V3.3版
|
1套
|
2016年4月新版模擬訓練軟件
|
|
儀表臺
|
塑料材質新款桑塔納車儀表工作臺
|
1套
|
塑料一次模具注塑成型
|
|
儀表總成
|
指針式實車儀表總成
|
1只
|
實車儀表總成
|
|
安全帶
|
實車滌綸織帶三點式結構安全帶
|
1副
|
實車三點式結構，力感，行程同實車
|
|
方向傳感器
|
線性磁控傳感器
|
1套
|
無磨損非接觸式，磁控位移線性霍爾傳感器
|
|
制動傳感器
|
線性磁控傳感器
|
1套
|
無磨損非接觸式，磁控位移線性霍爾傳感器
|
|
油門傳感器
|
線性磁控傳感器
|
1套
|
無磨損非接觸式，磁控位移線性霍爾傳感器
|
|
離合傳感器
|
線性磁控傳感器
|
1套
|
無磨損非接觸式，磁控位移線性霍爾傳感器
|
|
駐車傳感器
|
線性磁控傳感器
|
1套
|
無磨損非接觸式，磁控位移線性霍爾傳感器
|
|
變速器傳感器
|
開關磁控傳感器
|
1套
|
無磨損非接觸式，磁控開關霍爾傳感器
|
|
傳感器磁鐵
|
50㎜×10㎜×5㎜
|
5只
|
高性能，強磁性鍍鉻長方體磁鐵
|
|
變速器磁鐵
|
5㎜×5㎜
|
6只
|
高性能，強磁性鍍鉻圓柱體磁鐵
|
|
方向盤
|
鋼支架聚氨酯實車桑塔納轉向盤
|
1個
|
有喇叭力感和轉數同實車，可自動回位
|
|
轉向機構
|
齒輪齒條式彈簧回位轉向系統
|
1套
|
轉向管柱，萬向節，轉向器結合模具彈簧
|
|
座椅
|
織物材料實車座椅，透氣四向可調
|
1個
|
前后位置和靠背可調節
|
|
離合器踏板
|
桑塔納型
|
1個
|
力感，行程同實車
|
|
腳制動踏板
|
桑塔納型
|
1個
|
力感同實車，具有緊急制動聲音
|
|
加速踏板
|
桑塔納型
|
1個
|
力感，行程同實車
|
|
變速器總成
|
專用非接觸式磁控開關，12345R檔
|
1套
|
力感，行程同實車，視景和變速同步
|
|
手制動總成
|
桑塔納實車手制動總成
|
1個
|
力感，行程同實車
|
|
中央通道
|
實車塑料一體式中央通道
|
1只
|
實車塑料一次模具注塑成型一體式中央通道
|
|
變速器手球
|
實車聚氨酯手球
|
1只
|
實車聚氨酯鍍鉻手球
|
|
組合開關
|
實車一體式組合開關
|
1個
|
具有雙閃、遠近燈、雨刮、轉向，點火開關。
|
|
顯示器外框
|
分體式三聚氰胺雙面貼紋板材外殼
|
1套
|
由精密木工機械加工而成
|
|
座艙殼體材料
|
厚1.6㎝三聚氰胺雙面貼紋板材外殼
|
1套
|
由精密木工機械加工而成
|
四．模擬駕駛軟件內容、特點
|
模擬駕駛軟件簡介
|
內容
|
特點
|
|
一、 訓練車型選擇
（大、小車12種）
|
捷達車手動擋
|
多種常用車型，駕駛視角可以切換。輕點鼠標可轉換成駕駛室，正向，左側，右側，后方，鳥瞰等不同的視角狀態駕駛。
駕駛視野可左右，上下調節。左、右和內后視鏡可左右，上下調節。
|
|
桑塔納車手動擋
|
|
愛麗舍車手動擋
|
|
愛麗舍車自動擋
|
|
新捷達車手動擋
|
|
新捷達車自動擋
|
|
皮卡車
|
|
東風貨車
|
|
長安逸動車
|
|
標致車207
|
|
公交車
|
|
大客車
|
|
二、原地駕駛練習
|
原地駕駛
|
認識和操作各汽車操縱機構、各種開關的使用。原地反復練習駕駛起步，加速，加減檔，停車的步驟。
|
|
起步訓練
|
|
停車訓練
|
|
霧天模擬
|
|
雨天模擬
|
|
夜間模擬
|
|
信號測試
|
|
三、理論知識（科目一）
|
順序練習
|
駕駛理論順序學習1300題，答題后有詳細文字講解。
|
|
錯題練習
|
駕駛理論學習中的錯題強化練習。
|
|
模擬考試
|
45分鐘內的理論知識（科目一）模擬考試并出考試成績。
|
|
四、場地訓練（科目二）
|
直角轉彎（大小車型）
|
各種訓練中分別有：動畫模式，演示模式，指導模式，訓練模式，考試模式。
動畫模式：駕駛訓練動畫演示，并伴有語音播報指導，文字提醒。
演示模式：駕駛訓練視景演示，并有文字提示訓練方法。
指導模式，訓練模式，考試模式由易到難逐步進行駕駛訓練，并會根據訓練自動評分打印成績和操作錯誤提示，回放。
|
|
側方停車（大小車型）
|
|
倒車入庫（大小車型）
|
|
坡道定點（大小車型）
|
|
曲線行駛（大小車型）
|
|
濕滑路面 （大車型）
|
|
單邊橋 （大車型）
|
|
限寬門 （大車型）
|
|
起伏路 （大車型）
|
|
連續障礙（大車型）
|
|
坡道定點定時（大車型）
|
|
模擬雨天 （大車型）
|
|
模擬霧天（大車型）
|
|
模擬高速（大車型）
|
|
模擬隧道 （大車型）
|
|
模擬急轉彎（大車型）
|
|
窄路調頭（大車型）
|
|
濕滑路面（大車型）
|
|
緊急情況（大車型）
|
|
五、路考訓練（科目三）
|
起步
|
各種訓練中分別有：動畫模式，演示模式，指導模式，訓練模式，考試模式。
動畫模式：駕駛訓練動畫演示，并伴有語音播報指導，文字提醒。
演示模式：駕駛訓練視景演示，并有文字提示訓練方法。
指導模式，訓練模式，考試模式由易到難逐步進行駕駛訓練，并會根據訓練自動評分打印成績和操作錯誤提示，回放。
|
|
變更車道
|
|
超車
|
|
加減檔
|
|
會車
|
|
通過人行橫道
|
|
通過公交站臺
|
|
通過學校路口
|
|
直線行駛
|
|
直行通過路口
|
|
路口左轉
|
|
路口右轉
|
|
調頭
|
|
靠邊停車
|
|
六、文明交通安全出行
（科目四）
|
順序練習
|
駕駛理論順序學習1100題，答題后有詳細文字講解。
|
|
錯題練習
|
駕駛理論學習中的錯題強化練習。
|
|
模擬考試
|
30分鐘內的理論知識（科目四）模擬考試并出考試成績。
|
|
七、駕駛技能訓練
|
基礎操作
|
駕駛員的上車到正確駕駛車輛的基礎操作訓練。
|
|
|
一般道路
|
一般道路上的起步，跟車，讓超車，倒入車庫，停車駕駛訓練。
|
|
|
惡劣條件
|
小、中、大雨；小、中、大雪；小、中、大霧；泥濘路駕駛訓練。
|
|
|
山區道路
|
上、下坡；彎道會車；窄路會車；直線會車；前方動物的駕駛訓練。
|
|
|
高速公路
|
進入高速，高速公路行駛，車輛發生故障的駕駛訓練。
|
|
八、夜間駕駛訓練
|
原地燈光
|
靜態模擬夜間行駛場景，語音指導燈光正確操作。
|
|
|
燈光考試
|
夜間沒有路燈，照明不良的條件下，燈光的正確操作訓練和考試。
|
|
|
夜間駕駛
|
|
|
教學動畫
|
夜間跟車，會車，坡道，急彎，路口，人行橫道，拱橋的動畫演示。
|
|
九、自由駕駛訓練
|
城市道路
|
不同路口，汽車，行人，加油站，站臺，環島等等復雜環境。
|
|
|
高速公路
|
收費站，匝道，行車道，超車道，停車帶，服務區，交通標志牌。
|
|
|
海景公路
|
依山傍水的海邊公路。
|
|
|
山區道路
|
彎多，坡多，急轉彎，溜坡，側滑的復雜環境山區道路駕駛訓練。
|
|
|
大8字路
|
8字形繞彎駕駛訓練。
|
|
|
環形公路
|
環形公路的強化駕駛訓練。
|
|
十、應急駕駛訓練
|
出現行人
|
各種突然狀況下的應急駕駛訓練。
|
|
前車爆胎
|
|
前車轉向
|
|
突然爆胎
|
|
酒駕（毒駕）
|
|
超速駕駛
|
|
超員駕駛
|
|
超載駕駛
|
|
車身起火
|
|
方向盤失靈
|
|
坑洼路面
|
|
前方落石
|
|
疲勞駕駛
|
|
前車雙閃
|
|
前方事故
|
|
剎車失靈
|
|
山體滑坡
|
|
突然暴雨
|
|
突然大霧
|
|
無油熄火
|
|
十一、駕駛訓練記錄
|
|
訓練過程保存過的記錄，可以設為教學用、播放、刪除的操作。
|
|
十二、基礎駕駛訓練
|
開闊地
|
各種道路的自由駕駛訓練。
|
|
換擋訓練
|
|
停車訓練
|
|
窄路訓練
|
|
直角彎
|
|
小S彎
|
|
大S彎
|
|
大8字路
|
|
環形公路
|
|
十三、關于軟件
|
|
墨泥官方二維碼，軟件新動態，正版認證。
|
|
十四、軟件設置
|
畫面性能設置
|
視景中的機動車，非機動車，行人，動物等等數量設置。
|
|
|
方向盤設置
|
方向盤的間隙，靈敏度，轉動角度調節設置。
|
|
|
傳感器標定
|
模擬器的各種傳感器的標定設置。
|
|
十五、退出系統
|
|
模擬訓練的退出系統。
|
