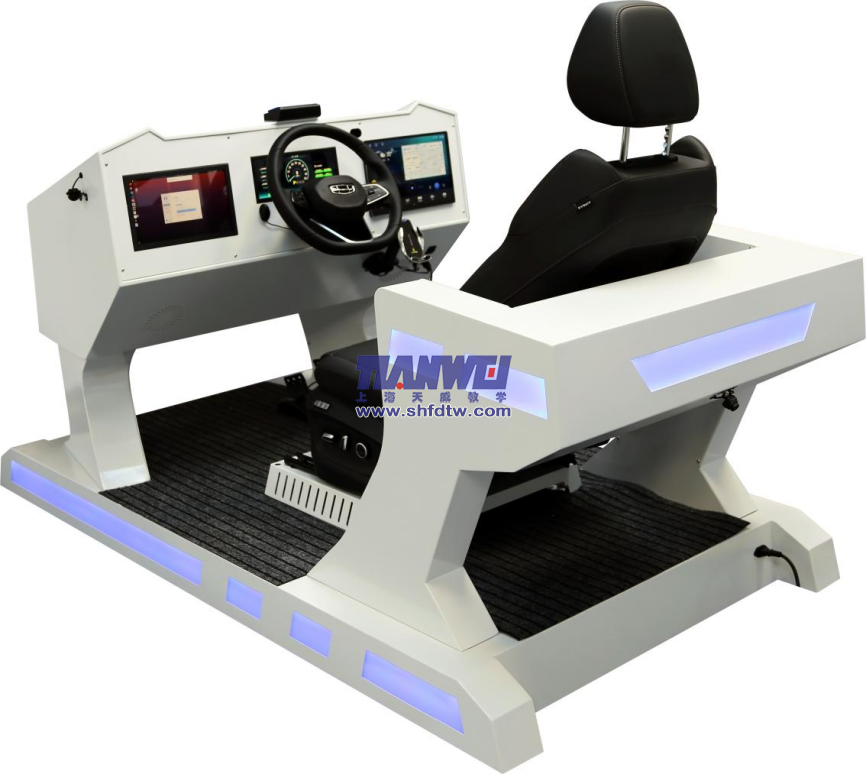

TW-ZWX23智能座艙教學實訓臺

一、實訓臺介紹

智能座艙硬件設備是智能網聯汽車新一代交互革新設備，該智能座艙綜合實訓臺用于完成理論教學、實訓及考核任務，臺架通過對網聯、儀表、中控、駕駛員管理，四個環節的展示實現原理介紹、結構展示、裝配等功能。

二、設備規格

1.尺寸：約 2000mm*1000mm*1200mm（長*寬*高）

2.供電電壓：AC 220V。

3.環境溫度:0℃~50℃。

4.中控及娛樂屏：屏幕10 寸,分辨率≥1024*600P，觸摸屏；

5.儀表屏：屏幕10 寸,分辨率≥1024*600P，非觸摸屏；

6.麥克風陣列；

l 指向特性：全指向

l 角度分辨率 1°

l 收音距離：10米

7.識別攝像頭

l sensor IMX291，lens Size 1/2.8，

l USB3.0接口，

l 最高有效像素硬件200萬像素 1920（H）*1080(V)，

l 輸出圖像格式MJPEG/YUV2(YUVY）

l 支持最高幀率 1920*1080p  50幀/YUV/MJPEG

8.計算單元

l CPU:6核12線程，主頻2.9G，三級緩存12M；

l 內存：8GB LPDDR4x2666MhZ

l 存儲：固態硬盤 250GB

三、設備功能

1. 支持儀表、中控和娛樂顯示，同時具備網聯等典型智能座艙功能，

2. 支持以太網、CAN總線數據接收和轉發，設備參照車廠功能安全設置，使用CAN指令開機及顯示；

3. 儀表功能支持顯示乘用車通用關鍵信息，包括但不限于：車速、電量、燈光等；

4. 中控顯示及娛樂顯示組件可觸控輸入，支持語音播放，可實現導航交互及基本車載導航功能，包含但不限于目的地選擇、導航路徑規劃等；多媒體功能：支持音視頻播放、外部媒體接入。

★5. 駕駛員管理系統DMS，可進行：1）人臉分析，2）打哈欠、低頭、閉眼等疲勞檢測，設置疲勞持續時間進行報警；3）識別駕駛員脫崗情況，可設置脫崗時長進行報警；4）可加載攝像頭數據或視頻文件；5）算法開源，可進行二次開發。

★6 手勢識別系統：可通過深度學習算法，識別18種手勢，并配備上位機，可對各種手勢進行意義定義，輸出座艙控制指令。

7.  麥克風陣列：通過陣列麥克風，實現聲源定位，對發指令者進行位置識別，避免他人語音干擾；

★8.  語音識別及對話：通過麥克風采集駕駛員聲音，輸出識別的語音文字，并通過系統設置喚醒語句，對識別的指令進行控制動作的生成，控制車輛部件。

四、實訓項目

1. 智能座艙系統的認知和安裝；

2. 座艙設備的啟動及控制實訓；

3. 駕駛員管理系統DMS及疲勞檢測實訓；

4.  手勢識別對車輛功能控制實訓；

5.  麥克風陣列聲源定位實訓；

6.  語音識別及車輛功能控制實訓。
