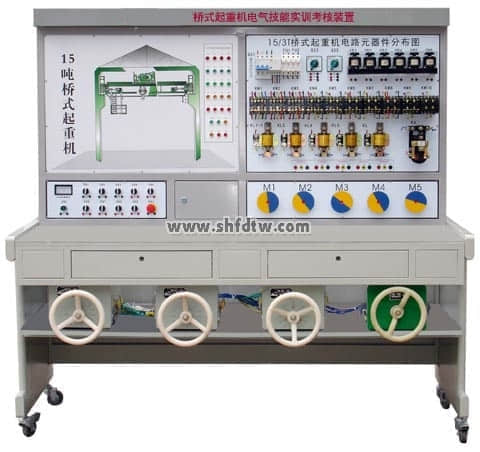

TW-15/3t橋式起重機電氣技能實訓考核裝置

一、設備性能要求

橋式起重機電氣技能實訓考核裝置符合國家勞動和保障部關于維修電工中級、高級、技師教學要求，控制線路與教材一致，適用于維修電工中級、高級、技師教學的課堂演示、機床電氣控制操作及機床電氣故障地排除、訓練，適用于維修電工中級、高級、技師的鑒定考核需要。要求設備安全可靠、功能完備、設計合理、使用方便。不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。

二、技術性能

1、輸入電源：三相四線（380V±10%  50Hz）

2、工作環境：溫度－10℃～＋40℃，相對濕度＜85%（25℃），海拔＜4000m

3、裝置容量：＜0.2kVA

4、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s

5、控制屏尺寸：約1575mm×725mm×1535mm

三、實訓項目與目的

1、熟悉常用低壓電器的機構、原理

2、通過觀察機床模型的運動，了解機床的實際運動

3、了解機床電器控制的原理及各種保護裝置

4、掌握機床中常見故障的排除方法

四、裝置的基本裝備

1、電源控制面板（鋁質面板）

（1）交流電源（帶有漏電保護措施）

提供三相交流電源（380V）

（2）人身安全保護體系

屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板（鋁質面板）

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有15/3T橋式起重機示意圖，可以很直觀地看出15/3T橋式起重機的外形輪廓。

3、元器件安裝板

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、三相異步電動機

四只380V三相鼠籠異步電動機，分別用作主軸電動機、冷卻泵電動機、立柱松緊電動機和搖臂升降電動機。

5、配置故障設置：手動設故

五、 附件及配套材料

1、實驗連線及配件

2、配套易損器材

3、工程材料

4、配套資料

六、故障點設置考核項目：

1、起重機無法啟動

2、副鉤不能下降

3、小車不能向后

4、大車不能向右

5、副鉤不能提升

6、大車不能向左

7、小車不能向前

8、起重機無法啟動

9、主鉤不能啟動

10、不能強力下降

11、主鉤電動機不能正轉

12、主鉤電機不能反傳

13、主鉤不能強力下降

14、制動器不能松開、電阻不能被短接

15、主鉤提升及制動下降檔不能工作

16、上升和制動下降時制動器不能松開、電阻不能被短接

17、電磁制動器不能松閘

18、主鉤調速不正常

19、當操作手柄從強力下降5檔往回扳時，使KM5不能自鎖

20、大車不工作

21、大車電機缺相

22、小車電機缺相

23、小車不工作

24、主鉤不工作
