TW-Z74 四桿機構創客實訓系統

一、概述

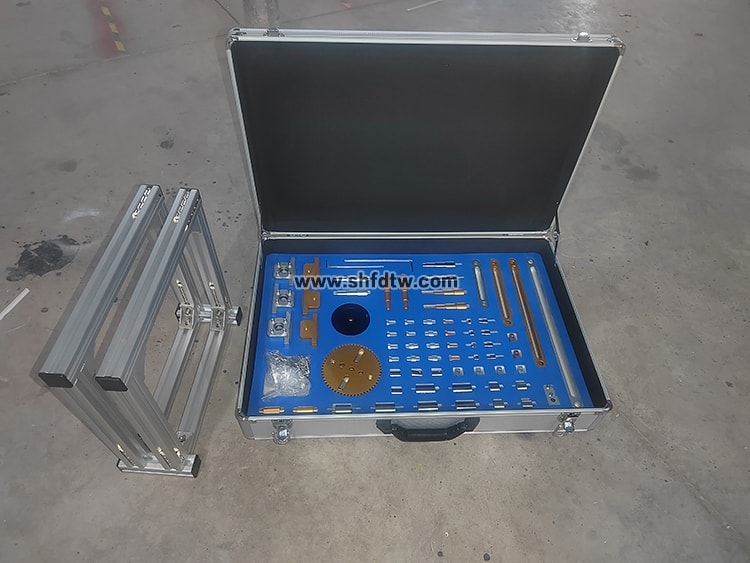

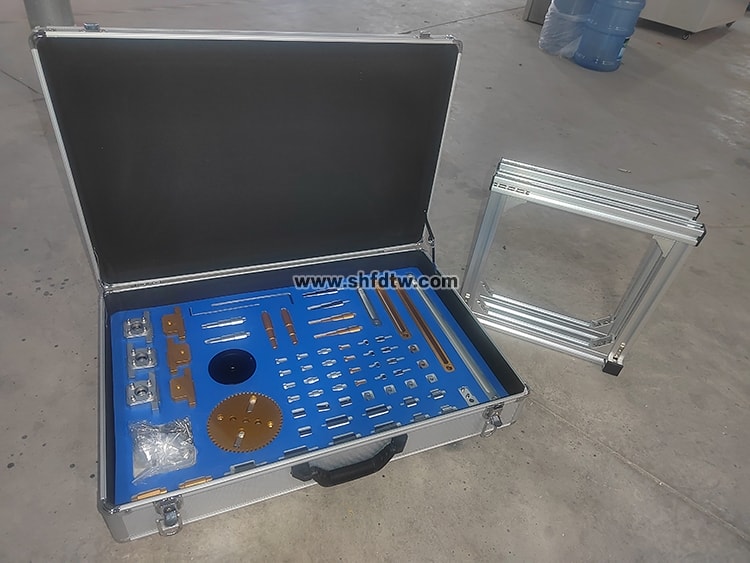

四桿機構創客系統本設備為零件搭接類實訓設備，零件存放于零件箱內，具有與零件形狀匹配的模板存放零件，便于零件的存放與整理。

產品結構美觀大方、輕便，主要零部件采用鋁合金材質，同類不同規格氧化顏色區分。

產品包含機構設計的輔助素材，能夠輔助四連桿機構的實際應用展示。

連桿采用可調節模式，可以根據搭接機構長度要求進行調節。

具有可以嚙合的齒輪，齒輪也可以作為定長和可調連桿的一種變體結構。

二、主要技術參數

1、實驗箱外形尺寸：650mm×430mm×130mm（長×寬×高）

2、搭接型材架外形尺寸：340mm×120mm×340mm（長×寬×高），型材架由30mm×30mm型材搭接而成。

3、主要連桿長度尺寸：110mm；160mm；160mm；350mm；

4、齒輪M=2、α=20°、Z=42、Z=56

三、主要實訓項目

四連桿機構創課系統能夠實現自主搭接，能夠實現但不局限于以下機構的設計、驗證和搭接。

1、鶴式起重機      2、破碎機         3、牛頭刨床      4、縫紉機

5、汽車雨刮器      6、汽車開關門     7、飛機起落架    8、自卸車

9、雷達天線        10、攪拌機        11、軌跡探究    12、搖篩機構

13、曲柄滑塊       14、擺動導桿      15、轉動導桿    16、曲柄搖塊

17、定塊機構

本產品的主要連接方式如下，未列出部分參考下類連接方式。

連桿長度調節方式一

連桿長度調節方式二

連桿連接方式

連桿的兩種固定方式

手輪轉軸及轉動副的固定
