混凝土噴漿車仿真實訓裝置

[產品分類]：氣動液壓PLC實驗臺: [規格型號]：TW-QY65型
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 5849 人關注該產品

產品詳情

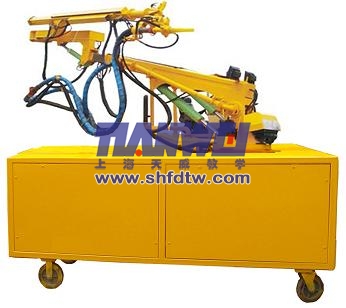

TW-QY65型混凝土噴漿車仿真實訓裝置

用于了解混凝土噴漿車的結構及工作原理，驅動及控制方式。能完成支腿伸出、放下、水平調整、位置控制，機械臂前伸、收攏，機械臂架左右回轉等，它由泵站、氣站、料倉、回轉臂架、機械臂、噴頭等組成，整機鋼架結構采用冷軋鋼板焊接結構設計。內置式動力泵站系統，電機泵組一軸式安裝組合、風冷式散熱、一體化氣泵、萬向剎車腳輪結構。采用電液控制與手動控制形式，動力元件、執行元件、控制原件、輔助元件均采用華德、亞德客、榆次等知名工業品牌元件。

一、實驗項目

1、混凝土噴漿車各元部件結構及工作原理觀摩。

2、混凝土噴漿車仿真實訓裝置臂架機械演示控制實驗。

3、可編程序控制器（PLC）電氣控制實驗：機-電-液-氣一體控制

實驗。

二、實驗內容

1、臂架操作實驗：

1）動力調速、液壓支腿伸出→放下→水平調整→位置控制。

2）動力調速、臂架回轉→攪拌機啟動→泥漿泵啟動→噴漿臂起升→噴漿臂前移→位置及角度調整。

3）動力調速、臂架回位→泥漿泵停止→攪拌機停止→機械臂架回位。

2、可編程序控制器（PLC）電氣控制實驗：機-電-液-氣一體控制實

驗。

三、技術參數及指標：

1、主要參數：排量：5.9ml/rev；

2、三相變頻電機：轉速：1420r/min；

3、變量葉片泵組：1套驅動功率：1.5KW；

4、型號：2HP+VC1-25F-A3；

5、電源：220V/380V 50Hz；

6、最高使用壓力：7Mpa；

7、風冷卻器：1臺；

8、壓力：1.4Mpa；

9、流量：20L/min；

10、功率：65W；

11、電源：220V；

12、油箱：容積80L、過濾精度：10μm。

四、配置清單

序號	名稱	數量	備注
1	機械臂架	1
2	泵送部分	1
3	車架	1
4	臂式泵送系統	1
5	臂座	1
6	臂座墊板	1
7	臂座驅動大齒輪	1
8	臂座上彎管	1
9	臂座下彎管	1
10	臂座油管接頭	1
11	齒輪檔蓋	1
12	大齒輪托板	1
13	鋼管聯接件一	1
14	鋼管聯接件二	1
15	活動管套外固定圈	1
16	活動管套	1
17	活動套環	1
18	減速器端聯軸器	1
19	減速器機體	1
20	伸展臂驅動減速機	1
21	推力軸承支撐圈	1
22	渦輪	1
23	渦輪輸出軸	1
24	渦輪輸出軸悶蓋	1
25	渦輪輸出軸透蓋	1
26	渦輪限位套	1
27	蝸桿	1
28	蝸桿悶蓋	1
29	蝸桿透蓋	1
30	小齒輪	1
31	一臂	1
32	一臂拉桿銷	1
33	一臂油缸檔蓋	1
34	一臂油缸連接銷	1
35	一臂油缸座	1
36	一臂主臂架	1
37	一二臂連接銷	1
38	一二臂連接銷擋塊	1
39	油缸臂架拉桿	1
40	油缸拉桿限位套	1
41	中心柱	1
42	中心柱螺母	1
43	軸承檔蓋	1
44	軸承座圈	1
45	液壓泵站	1
46	氣泵	1
