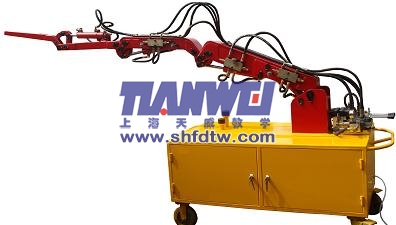

TW-QY66型液壓混凝土泵車臂架仿真實訓裝置

用于了解混凝土泵車臂架的結構及工作原理，驅動及控制方式。能完成臂架的展開與收攏，位置控制，單臂展開、收攏，多臂展開、收攏，展開時間控制，臂架加載控制實驗等功能，整機采用冷軋鋼板焊接結構設計。內置式動力泵站系統，電機泵組一軸式安裝組合、風冷式散熱、萬向剎車腳輪結構。臂架按37m實物泵車長度按1:10縮小制作，采用電液控制與手動控制形式，動力元件、執行元件、控制原件、輔助元件均采用華德、榆次等知名工業品牌元件。

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩。

2、液壓混凝土泵車臂架機械演示控制實驗。

3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、臂架操作實驗：

1）動力調速、臂架回轉攪拌機啟動雙泥漿泵啟動臂架起升一臂伸展二臂伸展三臂伸展四臂伸展，

2）動力調速、臂架回位雙泥漿泵停止攪拌機停止四臂收回三臂收回二臂收回一臂收回，臂架回位。

2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1）PLC指令編程、梯形圖編程學習；

2）（PLC編程軟件的學習與使用；

3）PLC與計算機的通訊、在線調試；

4）PLC在液壓傳動控制中的應用以及控制方案的優化。

三、技術參數及指標：

1、主要參數：排量：5.9ml/rev；

2、三相變頻電機：轉速：1420r/min；

3、變量葉片泵組：1套   驅動功率：1.5KW；

4、型號：2HP+VC1-25F-A3；

5、電源：220V/380V  50Hz；

6、最高使用壓力：7Mpa；

7、風冷卻器：1臺；

8、型號：AW0608；

9、壓力：1.4Mpa；

10、流量：20L/min；

11、功率：65W；

12、電源：220V；

13油箱：容積80L、過濾精度：10μm。
