TW-X50B人工智能實驗平臺

一、產品概述

本實驗平臺是一款專為高校人工智能教育設計的綜合性教學平臺，采用華為昇騰AI技術路線，其搭載昇騰AI處理器與4核CPU，提供高達8 TOPS INT8的澎湃算力，是一款擁有廣泛的兼容性和豐富軟件支持，專為數據分析和推理計算設計的人工智能核心卡。在實時圖像處理、目標檢測等任務中展現卓越性能。開發體驗上，套件內置MindStudio全流程工具鏈，提供涵蓋CV、NLP等領域的百項參考代碼與預訓練模型。應用場景豐富，多維賦能潛力。平臺通過ATC編譯器優化算子，并支持int8量化技術減少精度損失，使昇騰NPU推理性能可對標GPU潛力，彰顯國產化硬件的技術突破與生態兼容性。

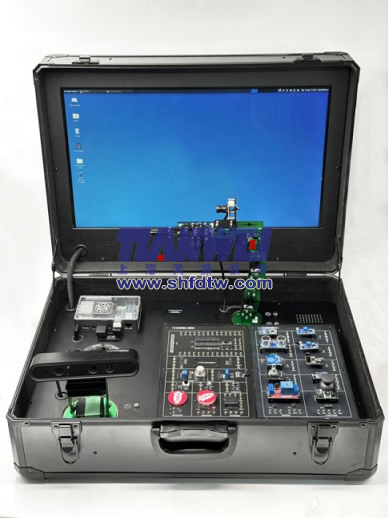

使用Ubuntu操作系統，集成6自由度機械臂、二舵機云臺、深度相機、環形陣列麥克風、多種被控對象和傳感器等硬件模塊，旨在為學生提供從理論學習到實踐應用的完整AI教育體驗。實驗平臺支持多種人工智能實驗場景，如積木堆疊、垃圾分類、語音交互和視覺導航等，覆蓋計算機視覺、機器人控制、自然語言處理和邊緣計算等核心領域。

通過高性能硬件與開源軟件生態的結合，本實驗平臺不僅滿足高校AI課程的教學需求，還為學生提供項目式學習和創新實踐的平臺，助力培養具備AI開發能力的復合型人才。

人工智能實驗平臺，專為高校人工智能教學打造的全功能平臺，讓您輕松掌握AI技術，開啟智能時代的大門！

二、核心硬件與功能

1. 核心主板：華為昇騰

· 算力支持：搭載4核CPU和昇騰AI處理器，提供高達8 TOPS INT8算力，支持20路1080P視頻解碼和12路編碼，在實時目標檢測、多路視頻分析等場景中展現超強吞吐能力，支持高效的神經網絡推理。

· 內存與存儲：配備8GB LPDDR4X內存，可外接最高256GB TF卡。

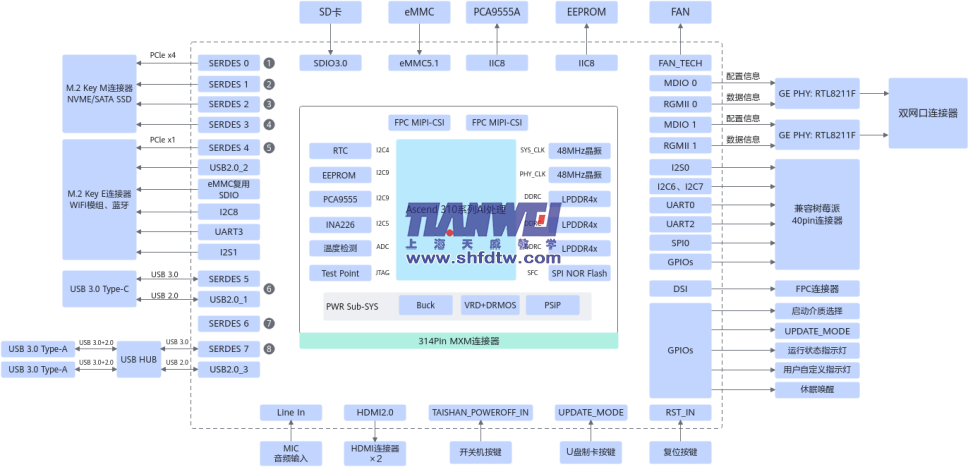

· 外設接口豐富：雙4K HDMI輸出、MIPI攝像頭接口、USB 3.0 HOST x2、USB Type-C HOST x1，Micro USB x1串口打印功能，千兆網口和GPIO，滿足多種外設連接需求，支持Wi-Fi雙頻2.4G和5G，支持BT4.2/BLE。

· 軟件生態：兼容Ubuntu、OpenEuler和OpenHarmony，支持MindSpore Lite、ONNX等AI框架。內置lMindStudio全流程開發工具鏈，提供100+參考代碼樣例和CV、NLP等領域的預訓練模型，支持模型快速適配和端到端應用開發，顯著降低學習門檻。

· 高效工具鏈：支持昇騰張量編譯器（ATC），方便將多種主流AI框架的模型轉換為適用于昇騰AI處理器的格式，簡化模型部署過程。

· 開放生態與行業適配能力：兼容昇騰AI生態與華為云服務，支持與DeepSeek R1大模型等國產技術棧無縫集成。

2. 6自由度機械臂

· 功能：配備高精度伺服電機，支持多角度靈活運動，末端安裝攝像頭用于視覺引導。

· 實驗場景：實現ROS系統學習，積木堆疊、垃圾分類等任務，訓練學生在機器人控制與AI視覺結合方面的能力。

3. 二舵機云臺

· 功能：支持水平和垂直雙軸旋轉，搭載雙目深度攝像頭，實現動態目標跟蹤。

· 實驗場景：用于目標檢測、視頻監控等視覺任務，提升學生對運動控制的理解。

4. 深度相機

· 功能：提供RGB圖像和深度信息，支持3D環境感知。

· 實驗場景：用于物體識別、距離測量和SLAM（同步定位與建圖），深化學生對空間感知技術的掌握。

5. 環形陣列麥克風

· 功能：支持多聲道音頻采集和聲源定位，具備降噪能力。

· 實驗場景：實現語音喚醒、語音指令識別等實驗，拓展學生在語音交互領域的實踐能力。

6. AI傳感器模塊

· 功能：通過核心主板的40Pin GPIO擴展，開發傳感器實驗或者控制設備。

· 實驗場景：入門學習，學習GPIO的硬件控制，了解傳感器模塊方面的知識，學習python編程。

三、高校人工智能教育的應用價值

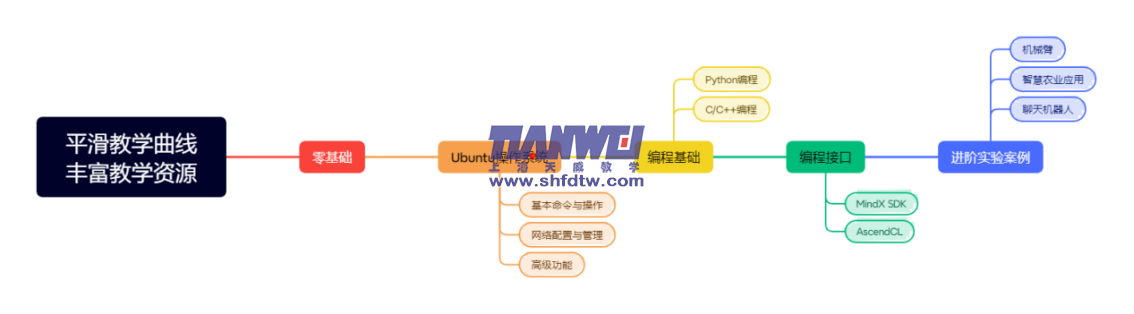

1. 由淺入深，循序漸進

從基礎的GPIO擴展到深度學習的AI視覺、AI聽覺，AI平臺提供完整的學習路徑，讓您一步步掌握AI知識體系，輕松應對各種挑戰。

2. 覆蓋AI核心課程內容

實驗平臺支持以下高校AI課程的教學需求：

· 數學基礎：涵蓋矩陣論、概率與信息論核心理論，構建底層邏輯框架。

· 編程基礎：從Python語法到Linux環境配置，結合TensorFlow、PyTorch等主流框架實戰入門。

· 計算機視覺：通過深度相機和機械臂攝像頭，學生可實現圖像分類、目標檢測和3D物體識別。

· 機器人學：6自由度機械臂和二舵機云臺提供運動控制和路徑規劃的實踐機會。

· 語音處理：環形陣列麥克風支持語音信號處理和自然語言理解實驗。

· 邊緣計算：華為昇騰的AI推理能力讓學生學習如何在資源受限的設備上優化模型。

· GPIO硬件控制：基于GPIO使用python編程對傳感器或者其他被控對象進行開發。

3. 系統框架與AI框架

l ubuntu操作系統:

系統預裝ubuntu22.04操作系統，所有環境代碼庫文件均已安裝，開機即用。

Ubuntu22.04在云計算領域效率極高，特別適用于機器學習這樣的存儲密集型和計算密集型任務。Ubuntun 長期支持版本可以獲得 Canonical 官方長達五年的技術支持。

l 提供詳細的python開源范例程序:

根據TIOBE最新排名 ，Python已超越C#，與Java,C,C++一起成為全球前4大最流行語言。國內目前百度指數搜索量已經超越Java，與C++，即將成為國內最受歡迎的開發語言。

Python被廣泛應用于后端開發、游戲開發、網站開發、科學運算、大數據分析、云計算，圖形開發等領域；Python在軟件質量控制、提升開發效率、可移植性、組件集成、豐富庫支持等各個方面均處于先進地位。python具有 簡單、易學、免費、開源、可移植、可擴展、可嵌入、面向?qū)ο蟮葍?yōu)點，它的面向?qū)ο笊踔帘?/span>java和C#.net更徹底；

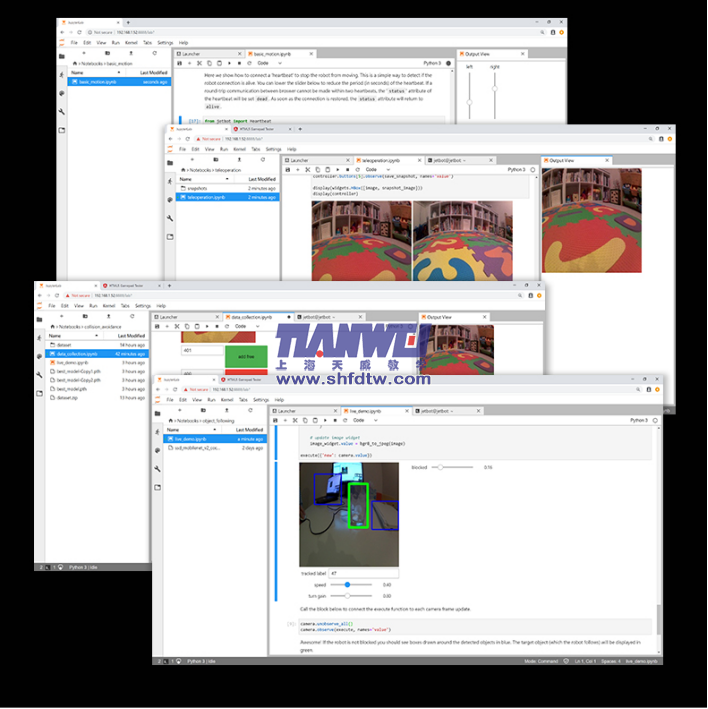

l JupyterLab編程:

JupyterLab是一個基于Web的交互式開發環境，用于Jupyter筆記本、代碼和筆記本、代碼和數據.JupyterLab非常靈活配置和排列用戶界面，以支持數據科學、科學計算和機器學習中廣泛的工作流.JupyterLab是可擴展的和模塊化的編寫插件，添加新組件并與現有組件集成

l 多種AI框架和AI開發工具:

昇思MindSpore:華為自研的 AI 計算框架，提供高效的模型訓練和推理能力。

PyTorch：廣泛使用的深度學習框架，支持動態圖和靜態圖計算。

OpenCV:功能強大且廣泛使用的開源計算機視覺庫，為圖像處理和機器視覺提供了高效的工具。

TensorFlow：由 Google 開發的開源機器學習框架，廣泛應用于各類 AI 應用。

昇騰CANN：作為核心軟件棧，提供昇騰算子庫、加速庫等，兼容多種框架模型的推理優化。

MindX SDK：支持調用昇騰接口進行模型推理，適用于視頻分析、自然語言處理等場景。

昇騰張量編譯器（ATC）：可以通過 ATC 工具將多種主流 AI 框架的模型（如 TensorFlow、PyTorch、Caffe、ONNX 等）轉換為適用于昇騰 AI 處理器的離線模型(.om 文件)。

4. 項目式學習與創新實踐

實驗平臺設計了多個綜合性實驗項目，例如：

· 人臉追蹤：實驗通過 OpenCV 檢測人臉，驅動機械臂實時追蹤，展示圖像處理與硬件控制結合，支持視頻流顯示與用戶交互。

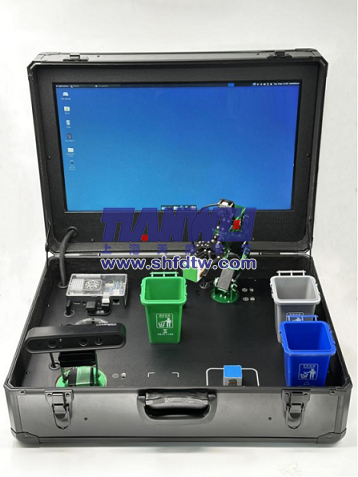

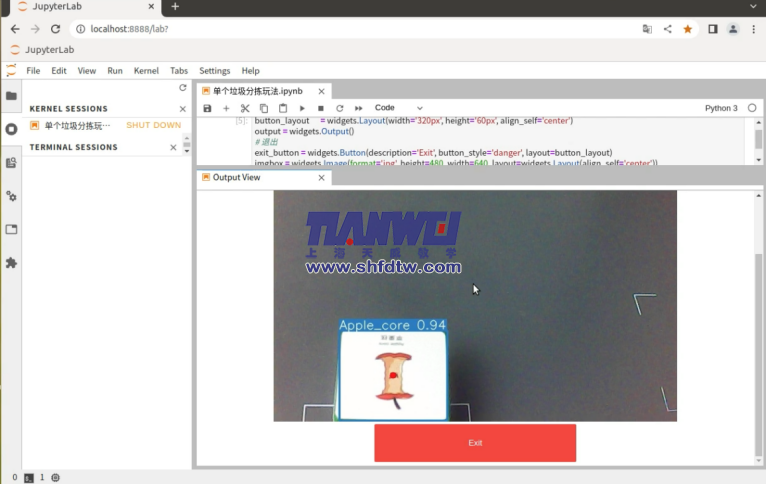

· 垃圾分類：通過AI模型分析垃圾類型，機械臂執行分類任務，提升學生對AI社會應用的理解。

· 顏色分揀與堆疊：實驗通過 OpenCV 識別方塊顏色，機械臂根據選擇進行分揀或堆疊，支持 HSV 校準、方框colare標定與 ROS 通信控制。

5. 降低學習門檻，強化動手能力

實驗平臺預裝教學軟件和示例代碼，支持Python編程和MindSpore Lite框架，學生無需深入硬件底層即可快速上手。同時，豐富的GPIO和外設接口讓學生能夠?qū)崿F(xiàn)軟硬件結合的完整開發流程，培養解決實際問題的能力。

5. 適配國產化教育趨勢

基于華為昇騰技術的實驗平臺，融入國產AI生態，支持OpenHarmony等操作系統，符合高校推廣國產技術的要求。學生在學習過程中還能接觸到中國自主研發的技術棧，增強技術自信。

四、典型實驗案例

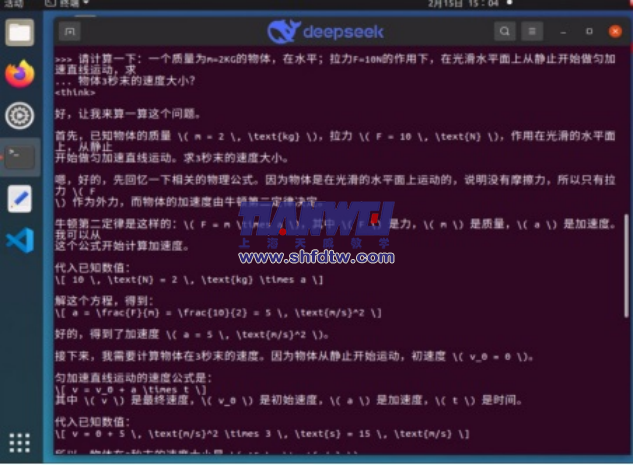

l 5.0全新部署DeepSeek-R1離線人工智能模型，內存占用小，低延遲響應。

l 蛋白質分類評估，適用于實際場景

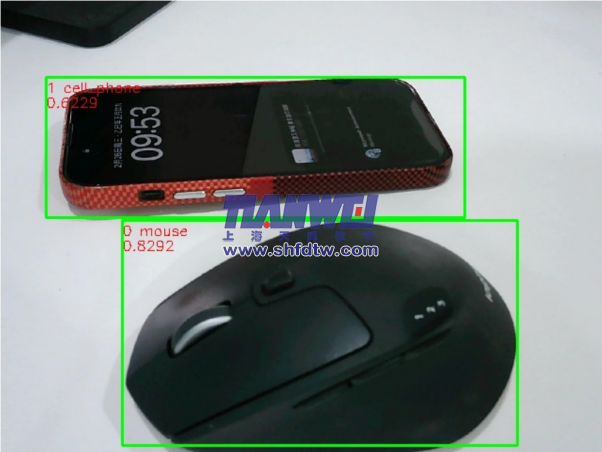

l 目標檢測，得益于強大的算力，多目標檢測能力強

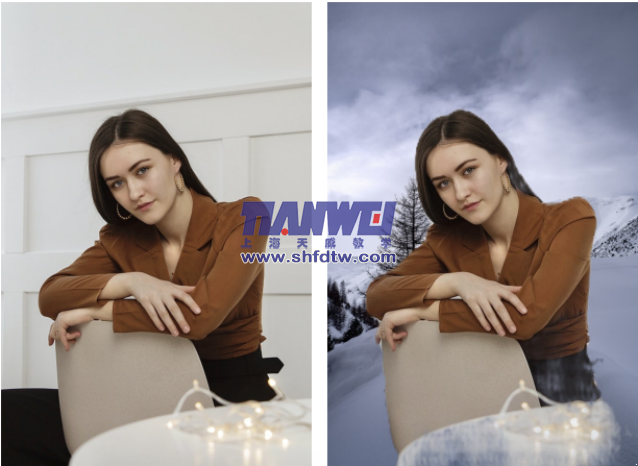

l 人像分割與背景替換，基于深度學習，高效實時移除背景

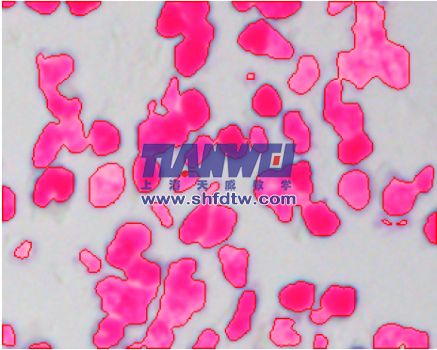

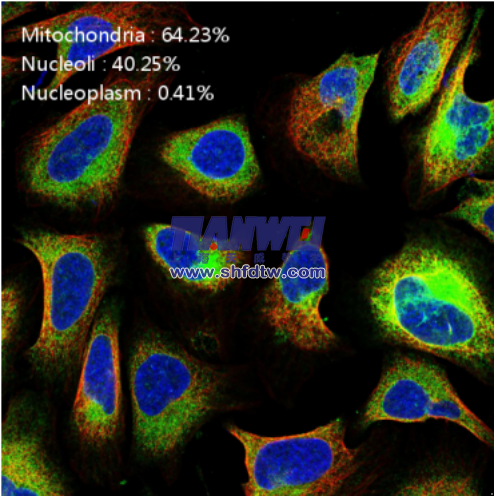

l 細胞圖像分割，檢測精準速度快

l 六自由度機械臂，智能舵機，ROS控制，適用于AI視覺顏色分揀實驗

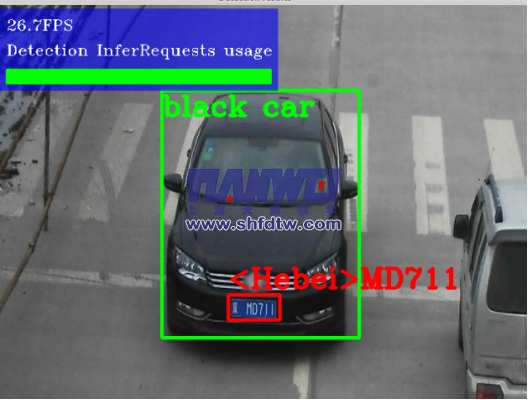

l 車牌識別，使用Teseract-OCR 引擎，識別準確率高，使用場景廣泛。

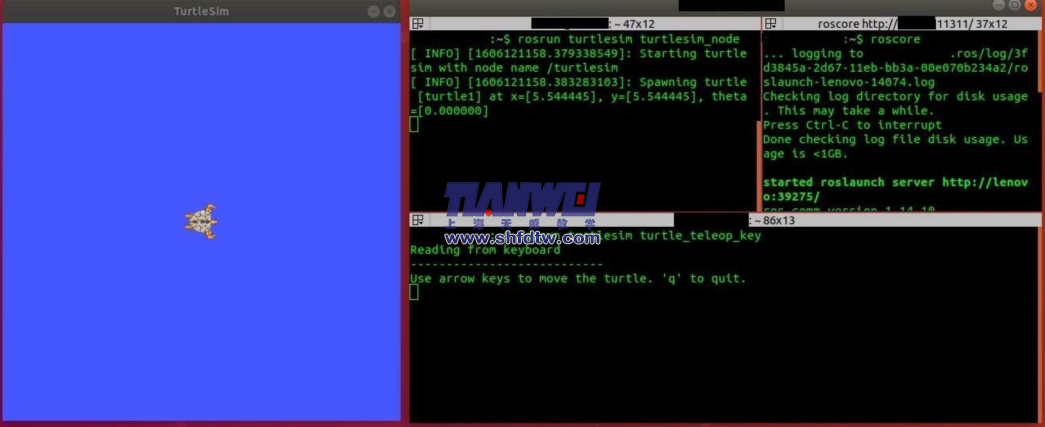

l ROS機器人系統，跨平臺兼容，代碼開源，模塊化設計，通用性強靈活性高。

五、人工智能課程資源

人工智能實驗平臺在設計時，考慮到不同基礎學習者的需求，力求使用更易理解的學習方式傳遞更加詳細的知識。本實驗平臺對各類使用者均有一定的學習幫助，特別是在在校大學生和研究生，能夠幫助學生從初學逐漸過渡到深入學習。也可以幫助他們完成畢業設計或者學術論文。

在人工智能遍地開花的今天，人工智能在 各個領域都發揮了重要的作用，為產品賦能愈來愈稱為各大企業的追求。人工智能早已滲透到計 算機視覺、自動駕駛、自然語言處理、機器人技術、推薦系統、語音識別、航空航天等等領域。

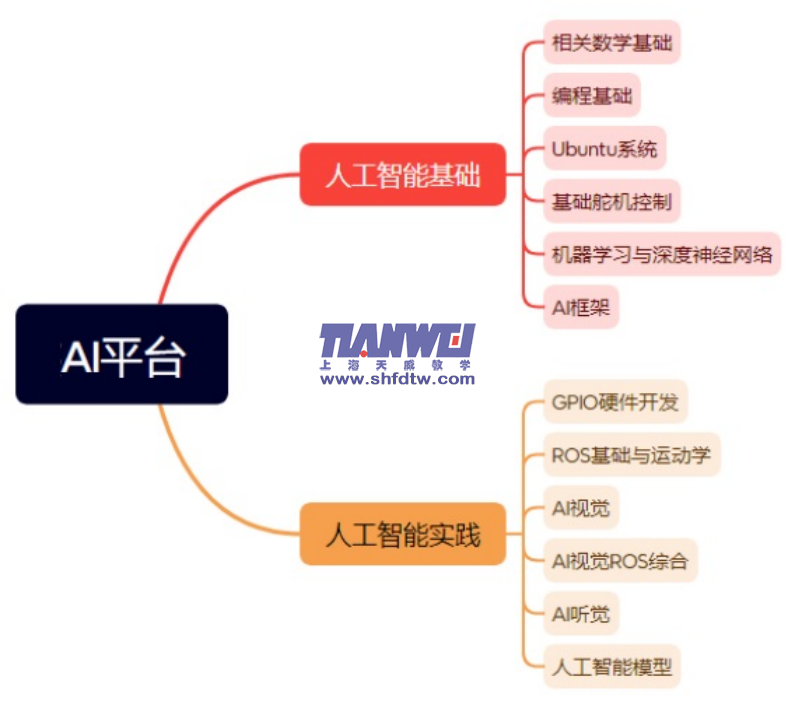

人工智能實驗平臺的學習主要分為兩個部分，第一部分為人工智能基礎，主要包括：相關數學基礎、編程基礎、Ubuntu系統、機器學習與深度神經網絡、AI框架、基礎舵機控制。第二部分主要為實踐學習包括：機械臂、AI視覺、AI聽覺、人工智能語言推理模型。完成學習后，可以充分了解到人工智能最主流的相關應用。

六、技術規格

組件	規格	功能描述
實驗平臺	外形尺寸：≥610*440*240mm；	外箱采用鋁木合金材料，四周安裝尼龍防護墊。
AI運算單元	CPU ：為 Ascend 310 AI 處理器,1個DaVinciV300 AI core(主頻500MHz),4個TAISHANV200M處理器核(主頻1.0GHz)； 內存：8GB LPDDR4X內存，64bit位寬； 算力：半精度(FP16):4TFLOPS,整數精度(INT8):8TOPS； 存儲：配備8GB LPDDR4X內存，可外接最高256GB Micro SD； 核心擴展： 40Pin擴展接口：1個； USB Type A接口：2個； HDMI接口：2個； USB Type C接口：1個； Micro SD卡接口：1個； MIPI-CSI連接器：2個，8Lane； 風扇接口：1個； 千兆網口：1個；	安裝Ubuntu 22.04 LTS操作系統，集成JupyterLab開發環境、安裝DeepSeek-R1離線人工智能模型，安裝昇騰CANN核心軟件棧，支持一系列流行的AI框架和算法，比如MindSpore、TensorFlow、Pytorch等。
機械臂	機械臂自由度：5自由度+夾持器，200g有效負載，臂展350mm； 末端安裝攝像頭，采用USB接口，30萬像素，110度廣角，480P分辨率（600*480）； 舵機方案：15Kg*5+6Kg*1智能串行總線舵機； 材質：陽極氧化處理鋁合金；	機械臂用于機器人運動學與機器人系統，可以完成夾持積木等動作，攝像頭可以配合機械臂完成部分AI視覺實驗；
云臺	為電動控制方式，采用雙舵機設計，水平/垂直旋轉	可進行±90°旋轉和145°俯仰；
相機	深度流輸出分辨率：≥640×400；深度流輸出幀速率：≥30fps；RGB傳感器分辨率：≥1920×1080；RGB傳感器幀速率：≥30fps	深度相機安裝于二自由度云臺，可完成人臉識別、動態目標跟蹤等實驗；
麥克風	環形陣列，支持聲源定位	具備360°環繞拾音模式，開放函數接口，支持用戶自定義語音指令；
OLED顯示屏	0.91寸OLED顯示屏	用于系統的IP地址以及CPU占用等信息的顯示；
顯示屏	22寸顯示屏，HDMI接口，1080P分辨率。	顯示屏安裝于實驗平臺箱體上蓋；

七、售后指導服務

全程支持：提供從理論學習到實驗落地的技術答疑，解決開發環境配置、代碼調試等實際問題。

學術賦能：輔助畢業設計、論文撰寫，提供實驗數據優化與模型調優建議。

實戰拓展：支持機械臂控制、AI視覺/聽覺項目定制開發，助力成果轉化與競賽/科研應用。

八、教育意義與未來展望

本實驗平臺為高校人工智能教育提供了一個低成本、高性能、易上手的實踐平臺，幫助學生從理論走向應用，掌握AI開發的全流程技能。未來，我們計劃進一步豐富實驗內容，增加SLAM導航、強化學習等高級實驗?zāi)K，并與高校合作開發定制化課程，推動AI教育的普及與深化。

通過本實驗平臺，學生不僅能掌握AI核心技術，還能在實踐中培養創新能力，為智能時代的產業需求儲備人才。第六代人工智能實驗平臺將成為高校AI教育的重要工具，助力中國人工智能人才培養邁上新臺階。
