TW-CL10A 機械基礎示教陳列柜（鐵柜）
一、概述：
根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十個柜，陳列柜通過機械模型或實物，配合相應的圖文資料，形象地展示與解說機械基礎的基本知識，加強學生對通用機械基礎的類型、結構特點及其設計的感性認知，為進一步學習機械基礎奠定基礎。
二、技術規格：

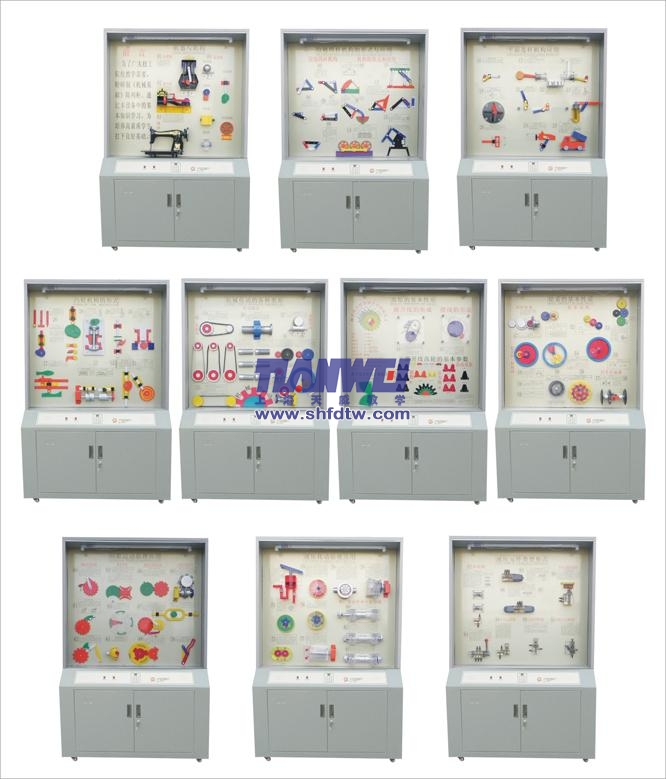

（1）全套陳列柜由10個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜頂部罩板內裝有照明日光燈，符合人機工程要求；
（4）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（5）柜背設有對開門，有利維護設備和方便維修。
（6）柜底裝有萬向輪，方便移動。
（7）具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示?？刂撇捎脝纹瑱C控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
（8）模型材料采用亞克力有機板與鋁合金制造要達到80%以上。
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械基礎課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計，使“知識、認知、思考”三元一體，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械基礎課程內容進行較全面的展示，包括機械聯接、機械傳動等，提供內容豐富的機械基礎知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
陳列柜詳細介紹
|
序號和名稱
|
陳列柜內模型內容
|
|
第一柜

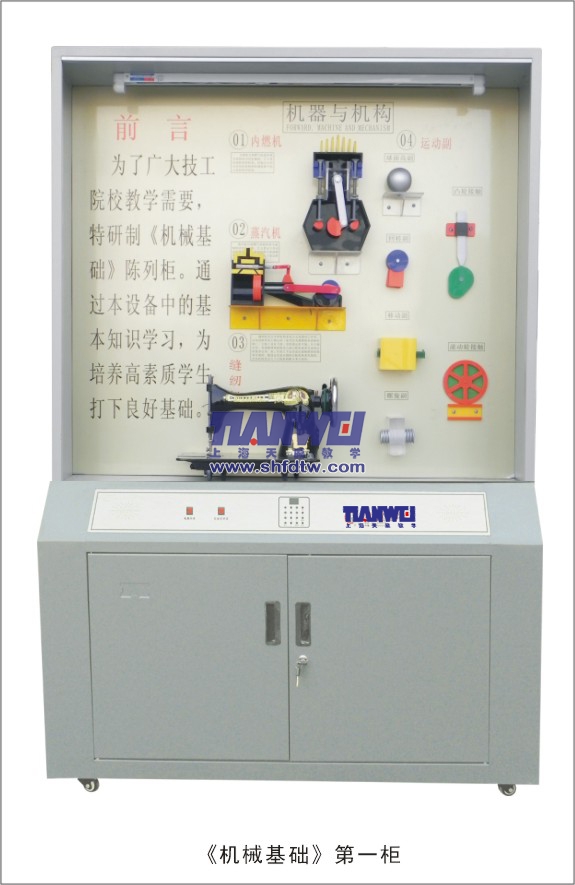

前言、機器與機構
|
前言、內燃機、蒸汽機、縫紉機、運動副（5種）前言、內燃機、蒸汽機、縫紉機、運動副（5種）
|
|
第二柜

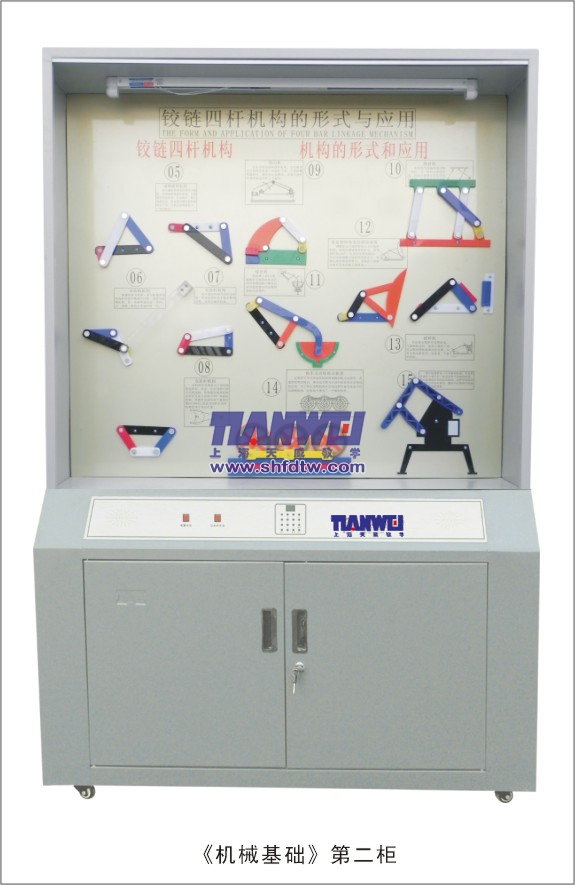

鉸鏈四桿機構的
形式與應用
|
曲柄搖桿機構（2件）、雙曲柄機構、雙搖桿機構（2件）、剪刀機、攪拌機、雷
達俯仰機構、破碎機、機車輪聯動機構、起重機
|
|
第三柜

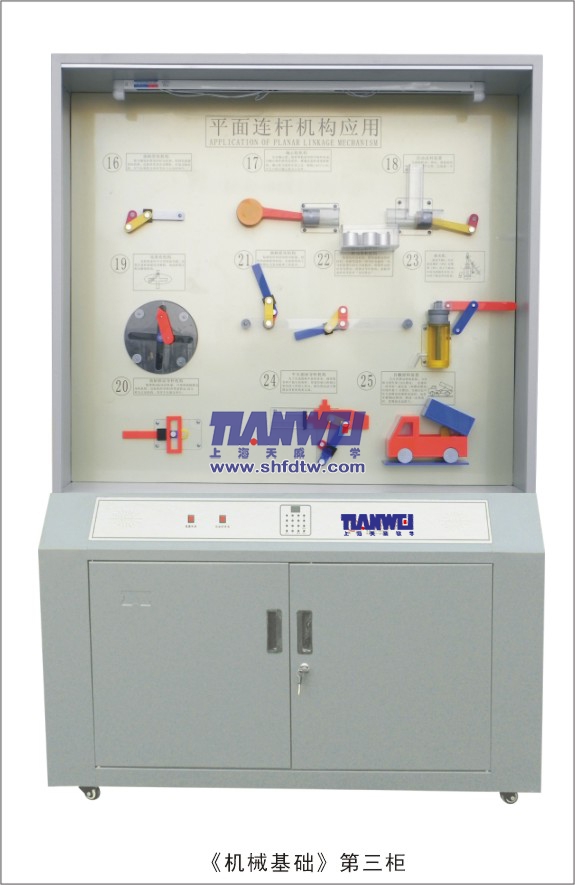

平面連桿機構應用
|
曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄
搖塊機構、轉動導桿機構、抽水機、牛頭刨床導桿機構、自翻卸料裝置
|
|
第四柜

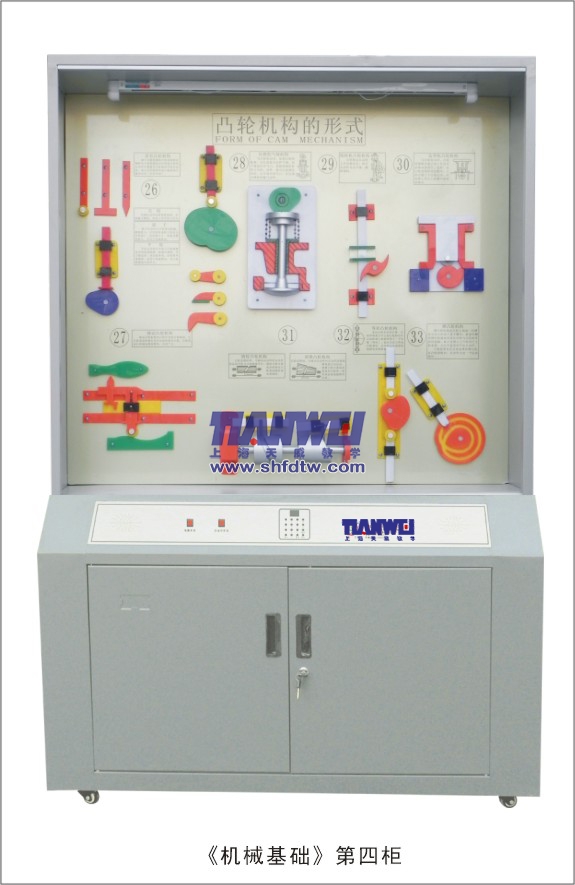

凸輪機構的形成
|
盤形凸輪機構、移動凸輪機構、內燃機氣閥機構、搗碎機凸輪機構、造型機凸輪
凸輪輪、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構
|
|
第五柜

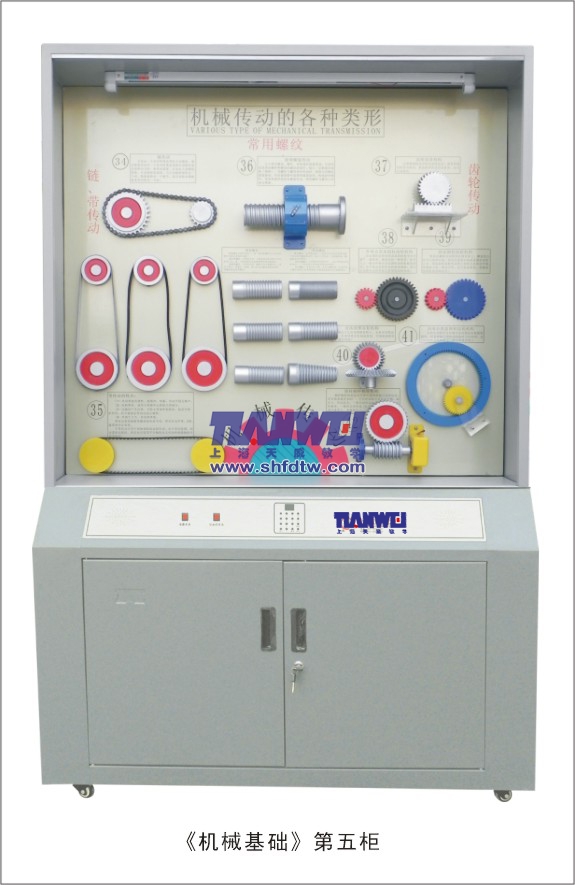

機械傳動的各種類形
|
平帶傳動、V帶傳動、圓帶傳動、鏈傳動、滾珠螺旋傳動、螺紋牙型（6種）、直
齒輪齒條機構、外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、斜齒圓柱齒輪機
構、直齒圓錐齒輪機構、蝸桿蝸輪機構
|
|
第六柜

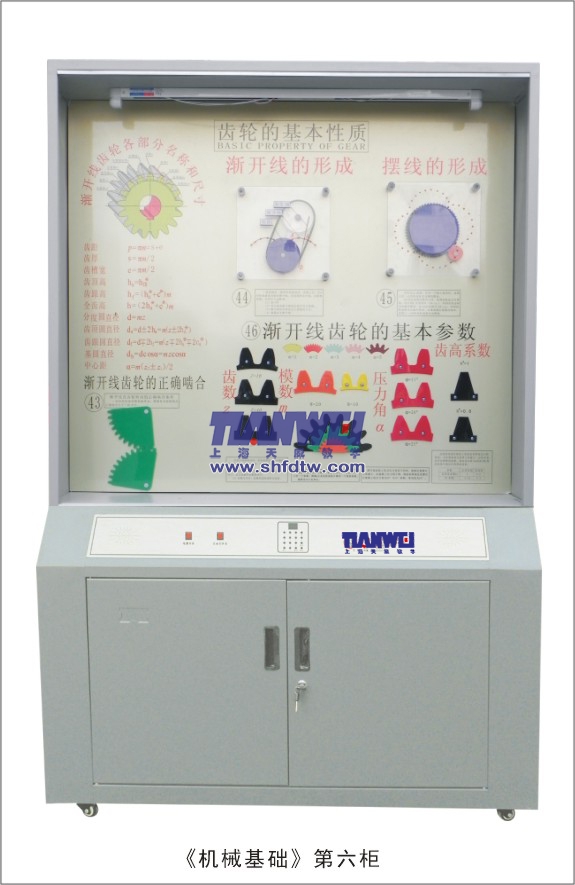

齒輪的基本性質
|
漸開線齒輪各部分名稱、漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合、
齒數、模數、壓力解、齒高系數
|
|
第七柜

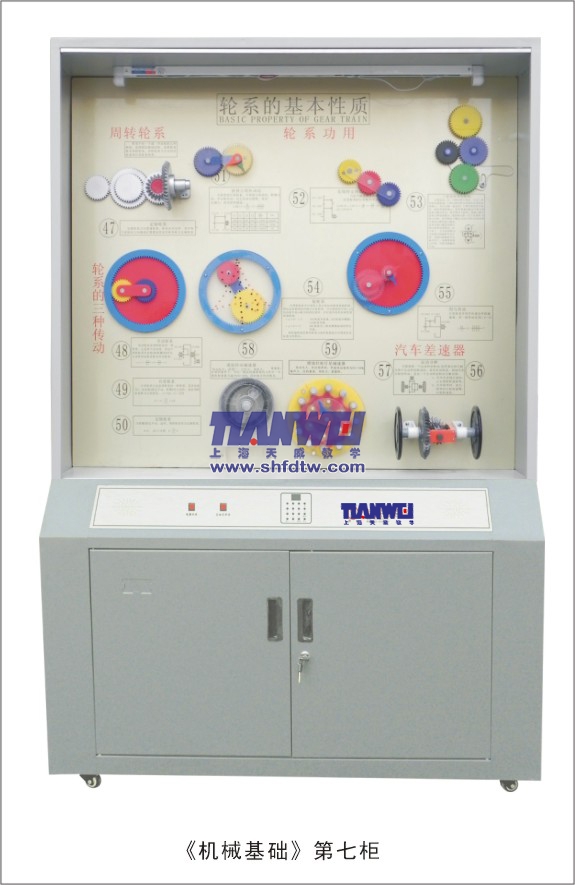

輪系的基本性質
|
定軸輪系、差動、行星、定軸輪系合并一件、由外嚙合齒輪組成的行星輪系、特
殊的周轉輪系、旋轉線、傳遞功率、諧波齒輪機構、擺線針輪機構、汽車差速器
兩種動作、三星齒輪變向機構
|
|
第八柜

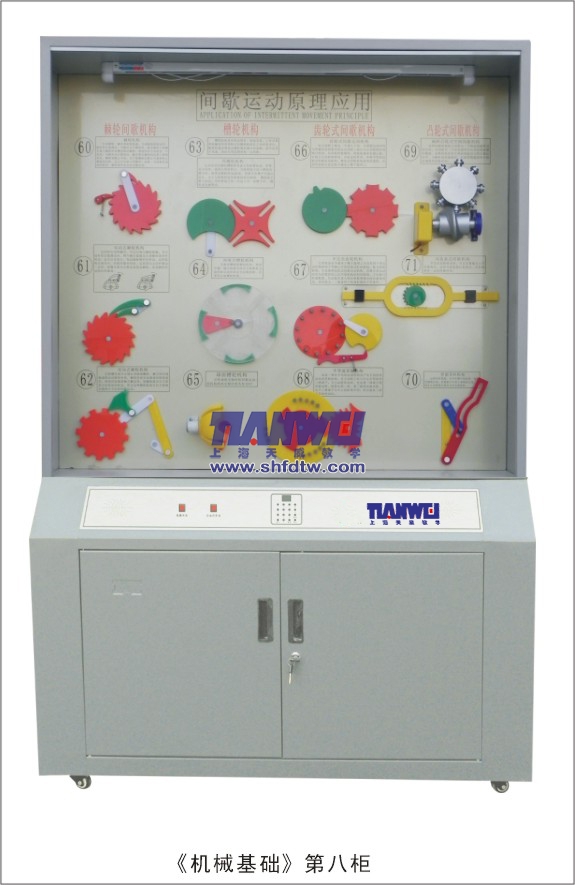

間歇運動原理應用
|
棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外嚙合槽輪機構，內槽輪機構，
球面槽輪機構、齒輪式間歇機構、針輪組成不完全齒輪機構、不等速星輪機構、
蝸桿凸輪式空間間歇機構、雙齒條間歇機構、停歇運動導桿機構
|
|
第九柜

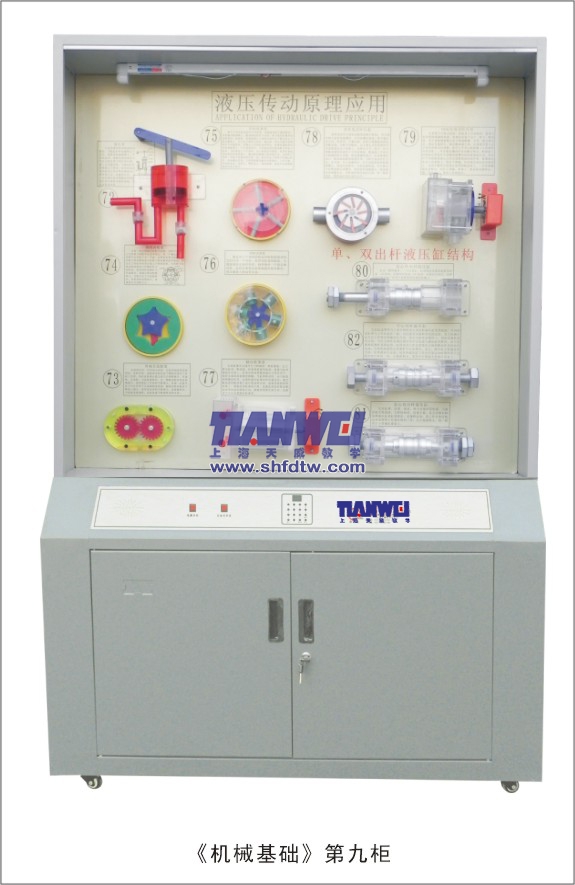

液壓傳動原理應用
|
液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、
單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙
出桿液壓缸
|
|
第十柜

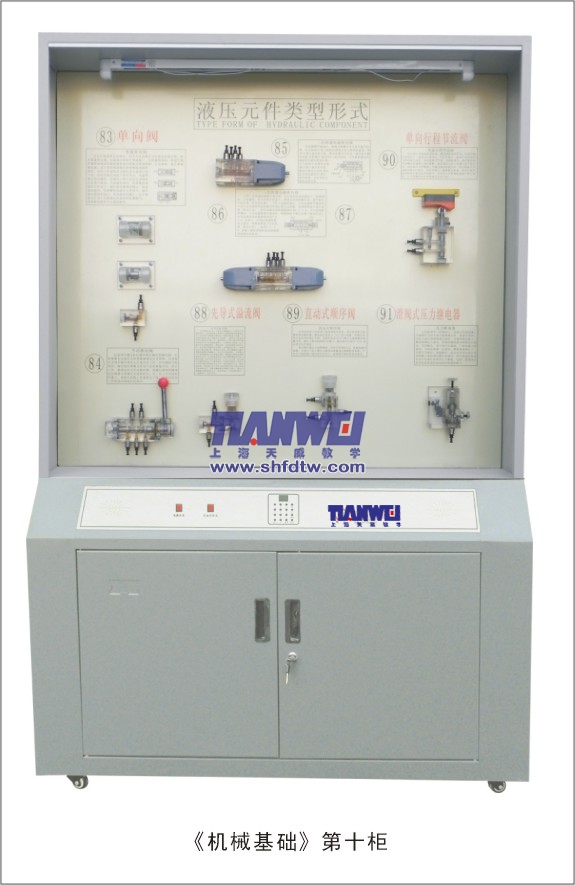

液壓元件類型形式
|
普通單向閥（管式）2件、普通單向閥（板式）、手動換向閥、二位四通換向閥、
三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器
|
