TW-CL13A型 機械設計基礎示教陳列柜
一、概述

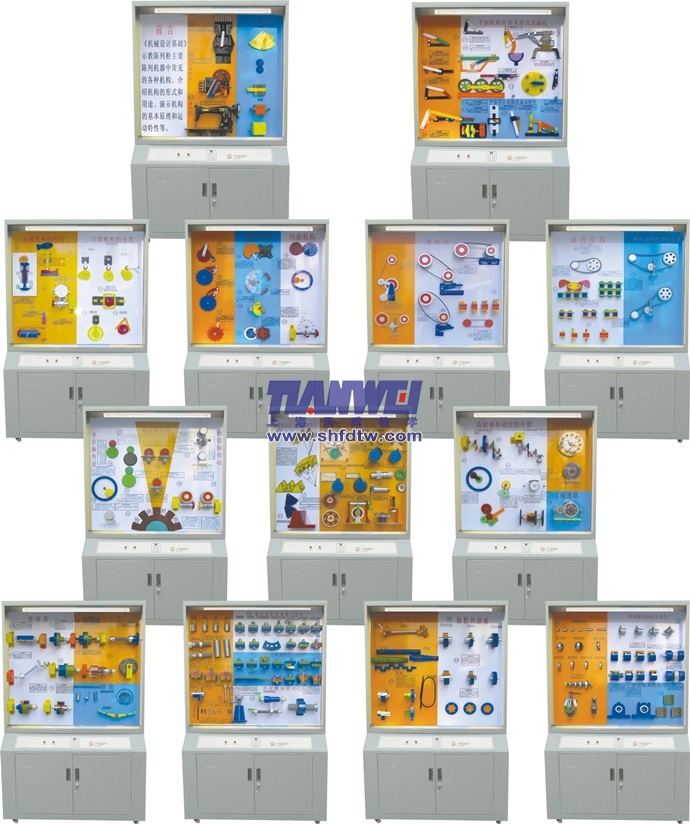

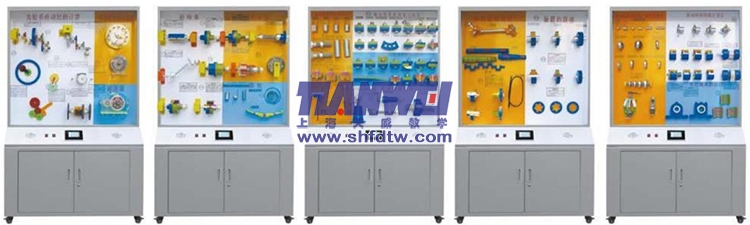

《機械設計基礎》示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。本陳列柜共分十三個柜，具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由遙控控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。柜體采用SPCC冷扎板焊成，堅固美觀可靠，柜內模型材料采用進口有機玻璃和硬聚氯制作，板面附有PVC一次成型作必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，是一套現代化機械課程教學實驗室設備。
陳列柜尺寸：1200×430×1800mm
二、技術規格
1、本陳列柜共分十三個單體柜組成，外形尺寸：1200×530×1900mm（長× 寬 × 高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示?？刂撇捎靡壕в|摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇單獨演示等。解說詞播放在 100 平方房內聲音宏亮。
3、柜體采用 SPCC 冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用亞克力有機板與工程塑料制造；
三、《機械基礎》示教陳列柜，各柜內容如下：
|
序號和名稱
|
柜內模型內容
|
|

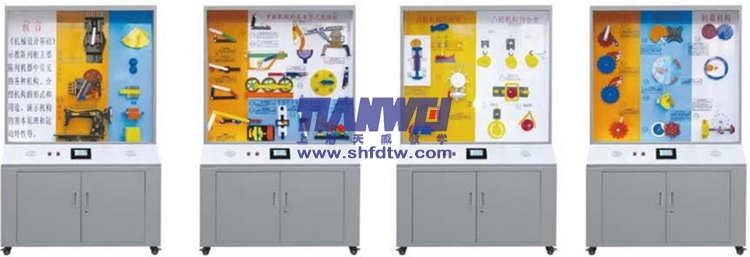

第一柜
機器的組成及特征
|
單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
|
|
第二柜
平面連桿機構
|
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
|
|
第三柜
凸輪機構
|
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、力鎖合凸輪(靠重力、彈簧力)、形鎖合凸輪（溝槽輪凸輪、等寬凸輪、興軛凸輪）
|
|
第四柜
間歇運動機構
|
棘輪機構、雙動式棘輪機構（鉤頭雙動式棘爪、直頭雙動式棘爪）、雙向棘輪機構、槽輪機構、內嚙合槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|

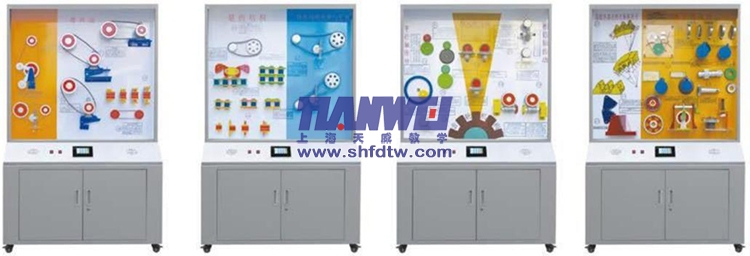

第五柜
帶傳動
|
平帶傳動（張緊輪裝置）、V帶傳動（帶定期張緊裝置，滑道式）、V帶傳動(帶定期張緊裝置，擺架式)、V帶傳動（帶的自動張緊裝置）、圓型帶傳動（張緊輪裝置）、同步帶傳動、V帶輪的結構（4種）
|
|
第六柜
鏈傳動
|
鏈傳動、齒形鏈、滾子鏈、雙排滾子鏈、滾子鏈接頭形式（a、b、c）、鏈輪結構（a、b、c）鏈傳動的張緊（a、b）
|
|
第七柜
齒輪的傳動
|
外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪動、齒輪齒條傳動、外嚙合斜齒圓柱齒輪傳動、人字齒輪傳動、傳遞相交軸運動（直齒錐齒輪傳動）、（斜齒錐齒輪傳動）、（曲線齒齒輪傳動、傳遞交錯軸運動（蝸桿蝸輪）
|
|
第八柜
齒輪的基本性質
|
齒輪各部分的名稱和符號、漸開線的形式、正確嚙合條件、仿形法切制齒輪、展成法切制齒輪、輪齒折斷、齒面點蝕、齒面磨損、齒面膠合、漸開線曲面形成、斜齒條的壓力角、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸、實體式齒輪、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪
|
|
第九柜
齒輪系
|
定軸齒輪系（a、b）、平面行星齒輪（a、b）、空間行星齒輪系、行星減速器中的齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器
|
|
第十柜
其它常用零件、部件
|
套筒聯軸器、凸緣聯軸器、萬向聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、牙嵌式離合器、摩擦離合器、牙嵌式安全離合器、滾柱式超越離合器、圓截面壓縮彈簧、圓截面拉伸彈簧、盤簧、板彈簧、圓截面扭轉彈簧
|
|
第十一柜
螺紋聯接和螺旋傳動
|
螺紋的牙型（三角形、矩形、梯形、鋸齒形）、螺紋的旋向（右旋、左旋）、螺紋的線數螺距和導程、螺栓聯接、雙頭螺紋螺栓聯接、螺釘聯接、緊定螺釘聯接、常用標準螺紋聯接件（六角頭螺栓）（螺柱）（螺釘）（緊釘螺釘）（六角螺釘）（六角螺母）（圓螺母）（墊圈）、彈簧墊圈、對機螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母帶翅墊片、止動墊片、沖點法防松、粘合法防松、永久防松、串聯鋼絲、承受橫向載荷的減速裝置、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷、凸臺沉頭座的應用、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構、插管式外循環滾珠螺旋傳動
|
|
第十二柜
軸和軸轂聯接
|
傳動軸、直軸（光軸、階梯軸、空心軸）、曲軸、撓性鋼絲軸、圓螺母定位、彈性檔圈固定、緊定螺釘固定、壓板軸端固定、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接
|
|
第十三柜
軸承
|
